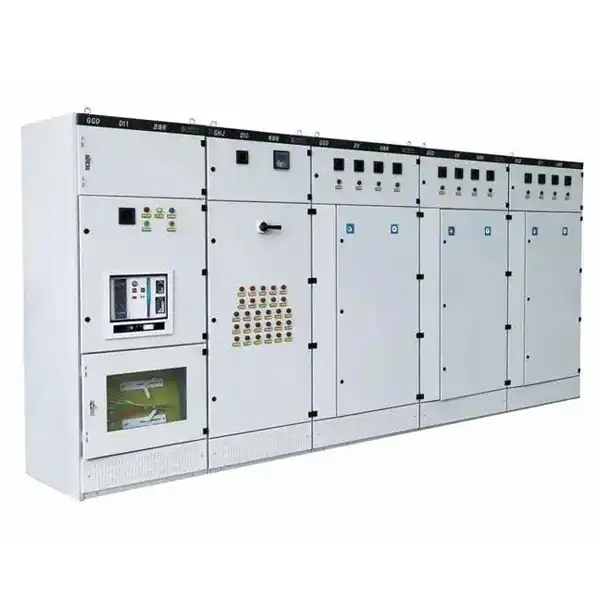

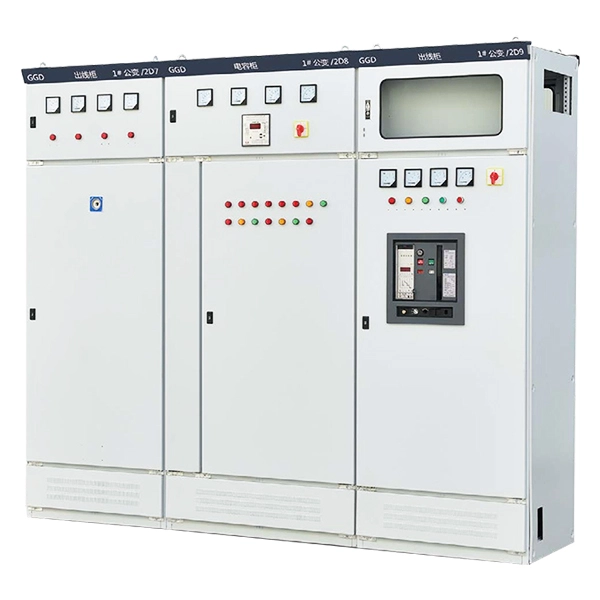

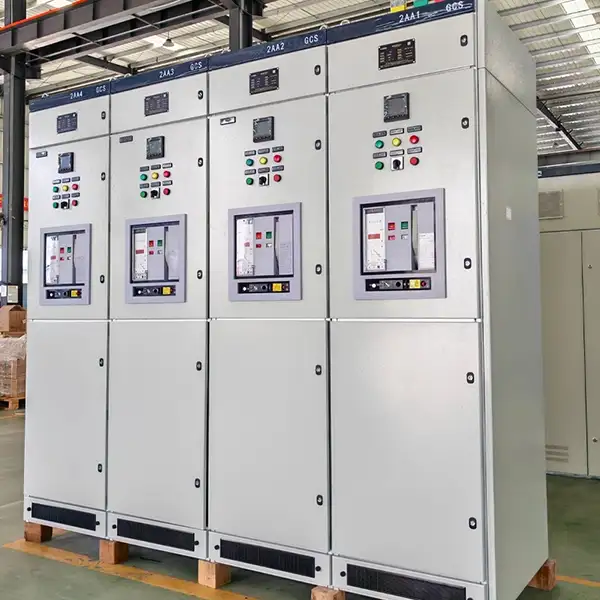

GGD kisfeszültségű kapcsolóberendezés LV panel

A Cotenele egy nagy kisfeszültségű elektromos berendezések gyártója és exportőre, a GGD kisfeszültségű kapcsolóberendezés kisfeszültségű panel egy általunk gyártott elektromos eszköz, egy fix típusú elosztószekrény, amelyet széles körben használnak a 380 V-660 V-os áramellátó rendszerekben. 8MF hidegen alakított acélból készült, moduláris rögzítőfuratokkal, természetes szellőzéssel rendelkezik a felső és alsó hűtőnyílásokon keresztül a hatékony hőelvezetés érdekében. Ez a sorozat három modellt tartalmaz: GGD1 (1000A/15kA), GGD2 (1500A/30kA) és GGD3 (3150A/50kA), IP3-tól IP5-ig védett.

A GGD sorozatú kisfeszültségű kapcsolóberendezések eltérnek a kihúzó típusoktól, mint a GCS vagy MNS, lekapcsolási karbantartást igényelnek, de egyszerűbb és gazdaságosabb megoldást kínálnak. A GGD kapcsolóberendezések tipikus alkalmazásai közé tartoznak az ipari üzemek, kereskedelmi épületek, adatközpontok és infrastrukturális projektek. Ez a sorozatú kisfeszültségű kapcsolóberendezések megfelelnek az olyan nemzeti szakmai szabványoknak, mint a GB72511, JB/T9961 és IEC61439 stb.

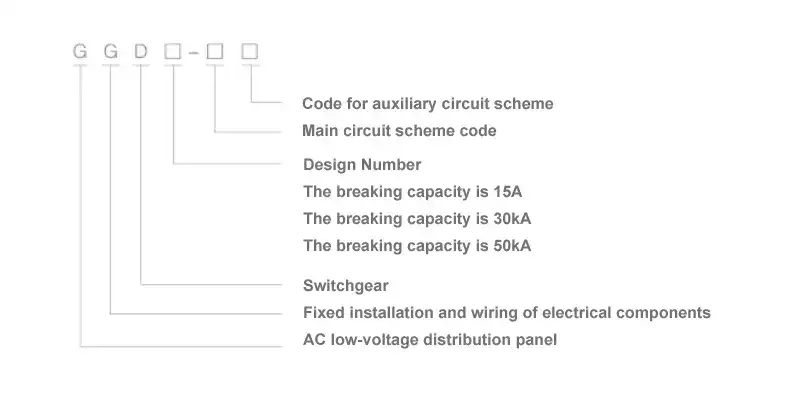

Modell és jelentések

Főbb műszaki paraméterek

Munkakörülmények

A Cotenele GGD kisfeszültségű kapcsolóberendezés kisfeszültségű panelje a következő működési környezetekhez alkalmas:

1. A környezeti levegő hőmérséklete nem haladhatja meg a +40°C-ot és nem eshet -5°C alá, és az átlaghőmérséklet egyetlen 24 órás periódusban sem lehet magasabb, mint +35°C.

2. Légköri viszonyok: A levegőnek tisztának kell lennie. A relatív páratartalom +40°C maximális hőmérsékleten nem haladhatja meg az 50%-ot. Alacsonyabb hőmérsékleten magasabb relatív páratartalom is megengedhető, például +20°C-on 90%, feltéve, hogy kellő figyelmet fordítanak a hőmérséklet-ingadozások miatt esetlegesen előforduló páralecsapódásra.

3. A tengerszint feletti magasság nem haladhatja meg a 2000 métert.

4. Ez az egység -25°C és +55°C közötti hőmérséklet-tartományban történő szállításra és tárolásra alkalmas, és rövid ideig (legfeljebb 24 óráig) akár +70°C hőmérsékletnek is ki lehet téve. Ilyen szélsőséges hőmérsékleten az egység nem szenvedhet visszafordíthatatlan károsodást, és normál körülmények között normál működésre képes.

5. Ha a fenti üzemeltetési feltételek nem teljesíthetők, az ügyet a felhasználó és a gyártó közötti tárgyalások útján kell megoldani.

6. Amikor ezt az egységet tengeri olajfúró- és olajkitermelési platformokon vagy atomerőművekben használják, külön műszaki megállapodást kell kötni.

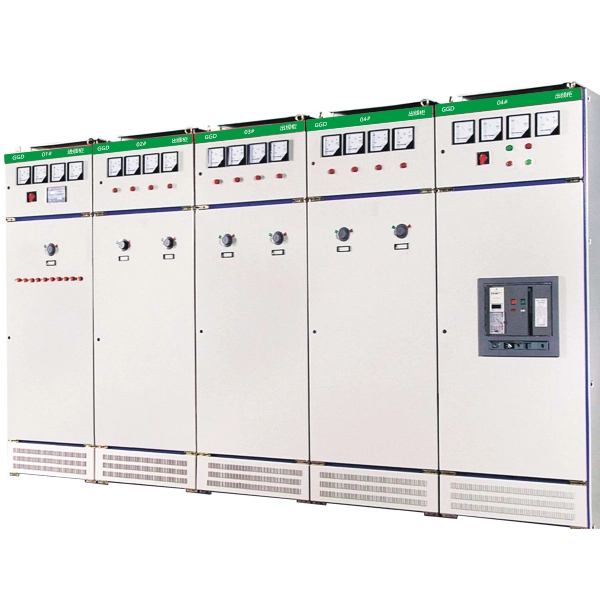

Melyek a GGD kisfeszültségű kapcsolóberendezés szerkezeti jellemzői?

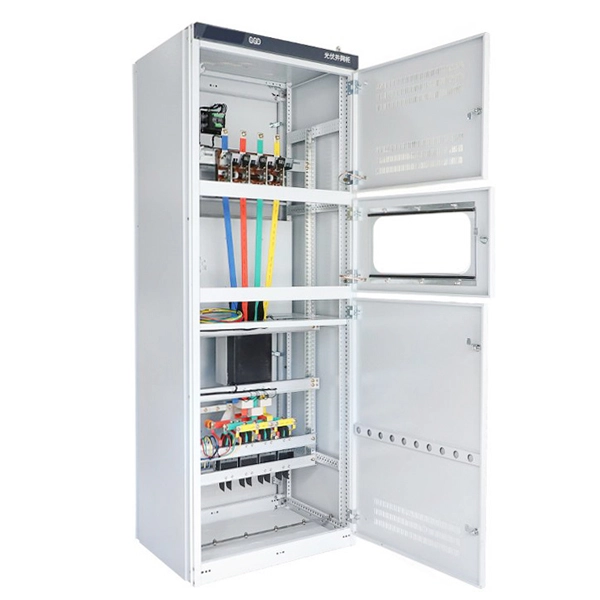

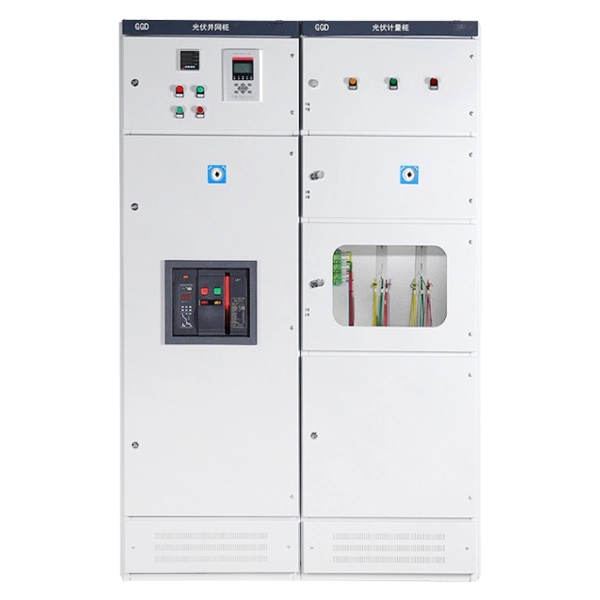

1. A kabinet általános felépítése

A GGD kisfeszültségű AC elosztószekrény univerzális szekrénykialakítást alkalmaz. Kerete 8MF hidegen alakított acélból van összeszerelve részleges hegesztéssel. A szekrény pontosságának és minőségének biztosítása érdekében az összes szerkezeti alkatrészt és a dedikált segédalkatrészeket a megjelölt formázott acél gyártók szállítják. A panel alkatrészei moduláris felépítésűek, és 20 modulos rögzítőfurattal rendelkeznek, ami nagyfokú sokoldalúságot kínál. Ez lehetővé teszi a gyár számára az előgyártást, jelentősen lerövidítve a gyártási ciklust és javítva a munka hatékonyságát.

2. Hőelvezetési tervezés

A hőleadás szempontjából a GGD kisfeszültségű kapcsolóberendezés teljes mértékben kihasználja a természetes szellőzést. A hűvös levegő folyamatosan jut be a szekrény alján lévő résekből, és természetes úton emelkedik fel a viszonylag zárt burkolaton belül, akadálymentes szellőzési útvonalat képezve, amely hatékonyan képes eltávolítani a hőt a kisfeszültségű panel belsejéből, nincs szükség további teljesítményre, így hatékony hűtés érhető el.

3. Esztétikai és külső tervezés

A külső stílus szempontjából a GGD szekrény a modern ipari terméktervezés követelményeit követi. Az aranymetszés módszerrel határozzák meg a szekrény teljes méretét és a különböző szakaszok felosztását. Ennek eredményeként az egész kapcsolóberendezés arányos, vonzó és üdítő megjelenésű.

4. Szekrényajtó és zsanérok

A szekrényajtó csuklós típusú mozgatható zsanérok segítségével csatlakozik a kerethez, így a beszerelés és eltávolítás nagyon kényelmes. Hegy alakú gumi tömítőcsík van beágyazva az ajtó behajtott szélén. Amikor az ajtó be van csukva, a tömítőszalag bizonyos mértékű összenyomáson megy keresztül, ami nem csak az ajtó és a szekrény közötti közvetlen ütközést akadályozza meg, hanem hatékonyan javítja az ajtó védettségét is.

5. Földelésvédelmi rendszer

A földelésvédelem érdekében az elektromos alkatrészeket tartalmazó műszerajtó sodrott rézvezetékekkel megbízhatóan csatlakozik a kerethez. Ugyanakkor az összes belső rögzítőelem recézett csavarokkal csatlakozik a kerethez. Ily módon a teljes szekrény teljes és folyamatos földelésvédelmi rendszert alkot, amely biztosítja az üzemeltető és karbantartó személyzet biztonságát.

6. Felületi bevonat

A szekrény felülete poliészter narancssárga textúrájú sütőfestékkel van bevonva. Ez a bevonat erős tapadást és jó textúrát biztosít, miközben az egész szekrénynek lágy matt tónust ad, amely hatékonyan elkerüli a tükröződést. Ez nemcsak javítja a termék megjelenését, hanem kényelmesebb vizuális környezetet is teremt az ügyeletes kísérő számára.

7. Felső burkolat és emelőgyűrűk

A GGD panel tetejének négy sarkán négy emelőgyűrű található. Ezeket az emelőgyűrűket többek között emelésre és szállításra használják, megkönnyítve a berendezés kezelését és elhelyezését. A panel felső burkolata eltávolítható, ez a kialakítás lehetővé teszi a felhasználó számára, hogy levehesse a fő gyűjtősínek kényelmes összeszereléséhez és a helyszínen történő beállításához, ha szükséges.

8. Védelmi besorolás

A GGD kisfeszültségű panel szabványos védettségi fokozata IP30, amely megfelel a legtöbb beltéri környezet követelményeinek.Ha a felhasználó működési környezete magasabb vagy eltérő szintű védelmet igényel, IP20-tól IP40-ig más védelmi szintet is választhat, hogy alkalmazkodjon a különféle munkakörülményekhez.

GGD kisfeszültségű kapcsolóberendezés VS Kihúzható kapcsolóberendezés

Kiválasztás és óvintézkedések

A megfelelő GGD kisfeszültségű kapcsolóberendezés LV panel kiválasztása kritikus a rendszer biztonsága szempontjából:

Az alapvető paraméterek egyezése: Először válassza ki a megfelelő modellt, például GGD1, GGD2, GGD3, a tényleges terhelési áram és a rövidzárlati áram alapján. azt tanácsoljuk, hogy hagyjon 20%-os árrést az áramra.

Telepítés és hőelvezetés: Nagyáramú alkalmazásoknál, például több mint 3200 a, fontolja meg a panel mélységének növelését, például a felső kimenő szekrények 1200 mm-es mélységet igényelhetnek. Tartson legalább 800 mm-es helyet a kisfeszültségű panel előtt és mögött a karbantartáshoz való hozzáférés érdekében.

Környezeti alkalmazkodóképesség: Magas hőmérséklet, magas páratartalom vagy poros környezet esetén válasszon magasabb védelmi osztályú modellt, például IP40.

Funkcionalitás és bővítés: Erősítse meg az adatátvitel követelményét, például a teljesítményfigyelést, és hagyjon elegendő helyet a jövőbeni bővítés követelményeihez.

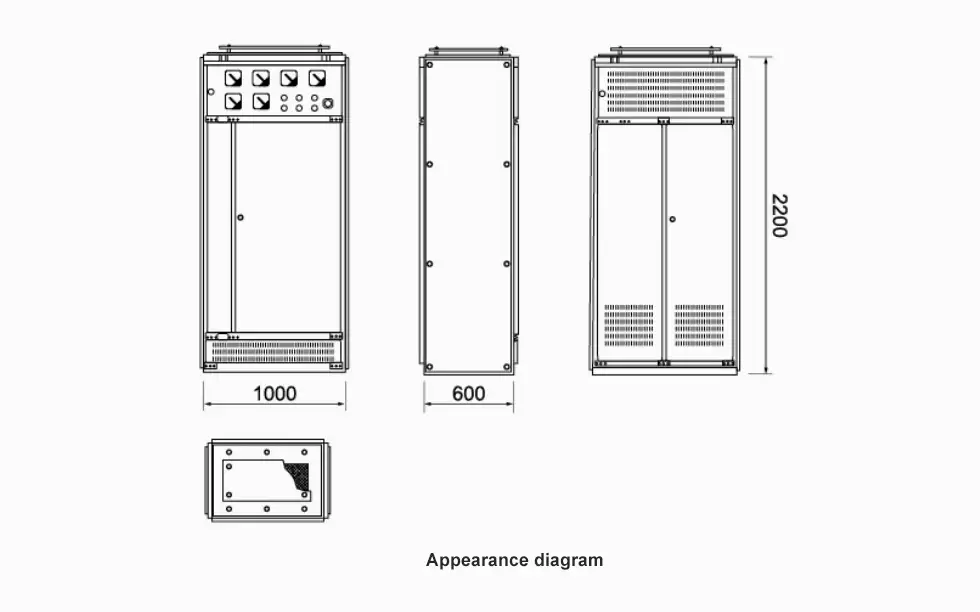

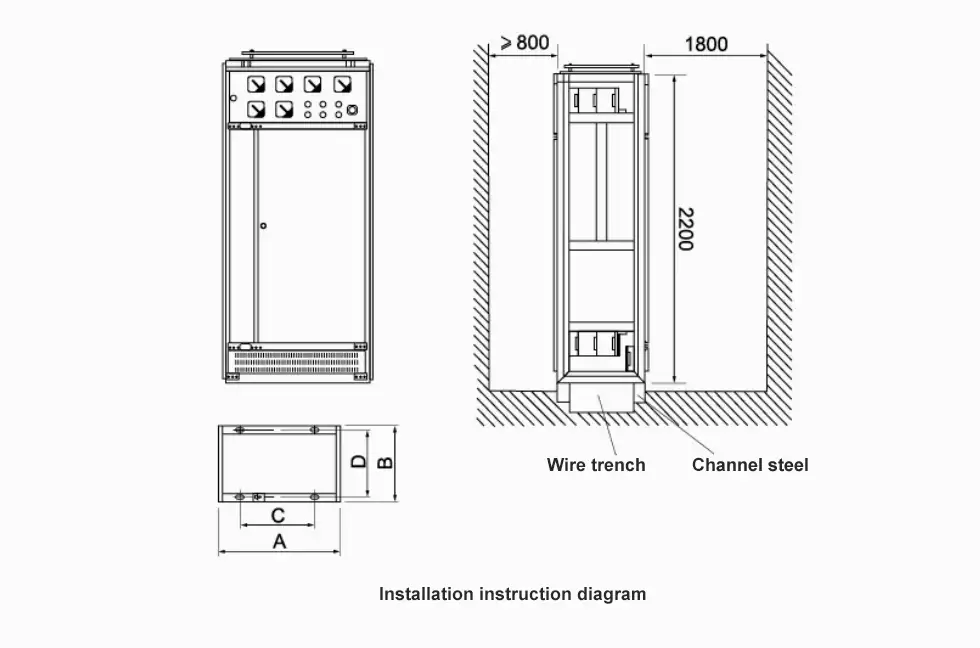

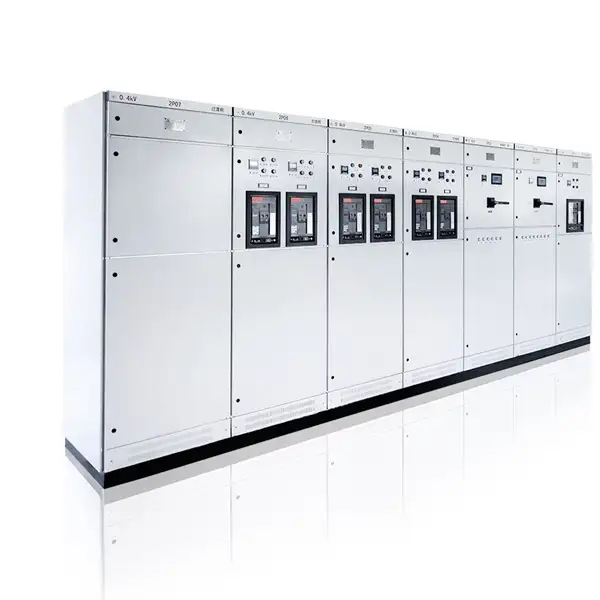

Megjelenés és beépítési útmutató diagram

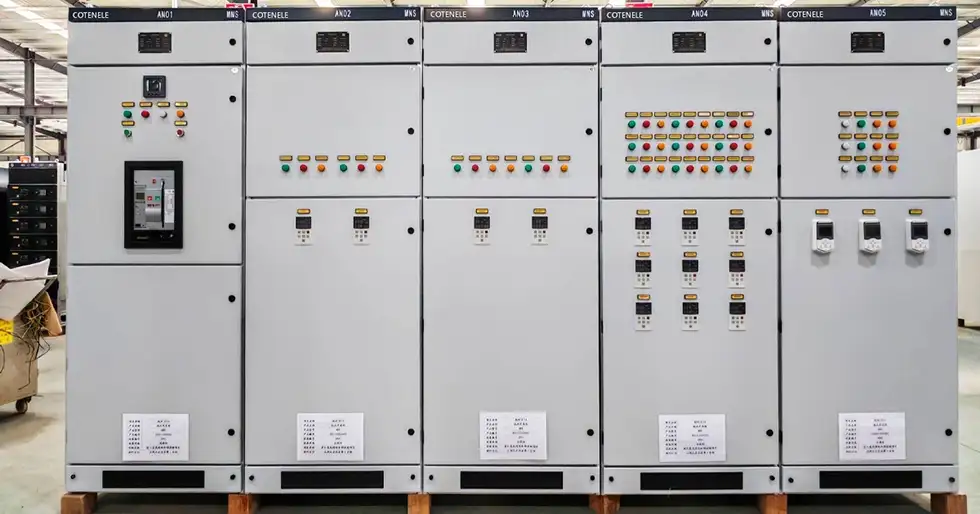

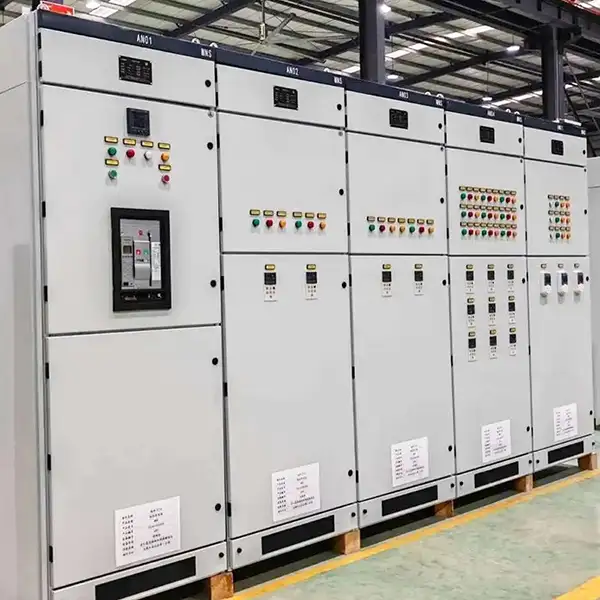

Cotenele gyártási ereje

A Cotenele International Trade (Wenzhou) Co., Ltd. több mint 30 000 négyzetméteres saját tulajdonú gyártóüzemet üzemeltet Yueqingben, Zhejiang tartományban, amelyet Kína elektromos fővárosaként ismernek.

A következő termékek gyártására és exportjára összpontosítunk:

• Kisfeszültségű kapcsolóberendezések

• Középfeszültségű kapcsolóberendezések

• Gázszigetelt kapcsolóberendezés (GIS)

• Ring főegységek (RMU)

• Előre gyártott alállomások

• Vákuumos megszakítók

• Terhelésmegszakító kapcsolók

• Szakaszolók

• Erőátviteli transzformátorok

Cégünk megszerezte:

• ISO9001 minőségirányítási rendszer tanúsítása

• ISO14001 környezetirányítási rendszer tanúsítása

• ISO45001 munkahelyi egészségvédelmi és biztonsági irányítási rendszer tanúsítása

Több nagyszabású projektben vettünk részt, többek között:

• Tengeri szélenergia projektek

• Fotovoltaikus erőművek

• Vasúti energiaellátó rendszerek

• 110 kV-os alállomások

• Nemzetközi bányászati ​​energiaprojektek

• Vízenergia infrastrukturális projektek

Ezek a valódi mérnöki alkalmazások folyamatosan segítenek a termékmegbízhatóság és a terepi alkalmazkodóképesség optimalizálásában.
