GCK kisfeszültségű kapcsolótábla kivehető

A Cotenele által gyártott GCK kisfeszültségű kapcsolótábla kihúzható panel egy háztartási kisfeszültségű kihúzható kapcsolóberendezés, amelyet széles körben használnak erőművekben, ipari vállalkozásokban és sokemeletes épületekben áramelosztásra és motorvezérlésre.

Ez a kisfeszültségű kapcsolóberendezés moduláris felépítésű, külön rekeszekkel a gyűjtősínek, funkcionális egységek és kábelek számára, ami növeli az üzembiztonságot. Minden fiókegység három pozíciót biztosít – "csatlakozott", "teszt" és "lekapcsolt" -, amelyek lehetővé teszik az áramkör karbantartását a fő gyűjtősín feszültségmentesítése nélkül.

A GCK kisfeszültségű kapcsolótábla kihúzható névleges szigetelési feszültsége akár 660 V, vízszintes gyűjtősín névleges árama 4000 A-ig, és erős rövid idejű ellenálló képességgel rendelkezik. A GCS vagy MNS típusokhoz képest a GCK kompaktabb szerkezetet és alacsonyabb költséget kínál, így ideális a költségérzékeny alkalmazásokhoz.

A rendszeres karbantartás magában foglalja a berendezés tisztítását, a kábelcsatlakozások túlmelegedésének ellenőrzését, valamint a dugaszolható egységek kopásának ellenőrzését a hosszú távú stabil működés érdekében.

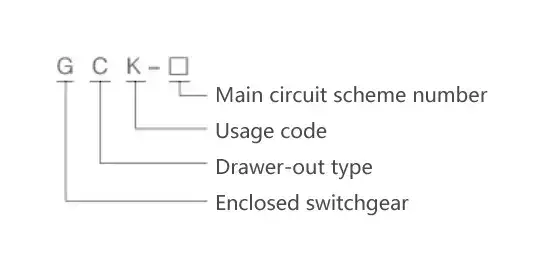

Modell és jelentések

Főbb műszaki paraméterek

Működési környezetek

1. A tengerszint feletti magasság nem haladhatja meg a 2000 m-t a tengerszint felett.

2. A környezeti levegő hőmérséklete nem lehet magasabb, mint +40 °C, a 24 órás átlaghőmérséklet nem haladhatja meg a +35 °C-ot, és nem lehet alacsonyabb -50 °C-nál.

3. Légköri követelmények:A levegőnek tisztának kell lennie. A relatív páratartalom +40 °C hőmérsékleten nem haladhatja meg az 50 %-ot. Alacsonyabb hőmérsékleten magasabb relatív páratartalom megengedett – például +20 °C-on 90 %.

4. A berendezést tűz-, robbanásveszélytől, súlyos szennyeződéstől, vegyi korróziótól vagy erős vibrációtól mentes helyre kell telepíteni.

5. A függőleges síkhoz viszonyított megengedett dőlés nem haladhatja meg az 5°-ot.

6. Ez a termék –25 °C és +55 °C közötti hőmérsékleten, valamint rövid ideig (legfeljebb 24 órát) +70 °C-ig történő szállításra és tárolásra alkalmas.

Amennyiben a fenti feltételek nem teljesíthetők, a felhasználó a megrendeléskor köteles a gyártót tájékoztatni a kölcsönös megegyezés érdekében.

Termékszerkezetek

1. Alapvető keretrendszer

A GCK kisfeszültségű kapcsolótábla kihúzható moduláris csavaros csatlakozási szerkezetet alkalmaz. A keret összes alkatrésze csavarokkal van összekötve az alapkeret kialakításához. Ezután az ajtókat, paneleket, válaszfalakat, fiókokat, rögzítőkonzolokat, gyűjtősíneket és elektromos alkatrészeket egymás után hozzáadják az összeszerelés befejezéséhez.

2. A keret jellemzői

A keret profilacélból készült, háromdimenziós sarokkonzolokkal összeszerelve. Minden csatlakozás csavarozott (nincs hegesztés), ami kiküszöböli a hegesztési deformációt és a maradék feszültséget, ezáltal javítja a szerelési pontosságot. A kereten és az alkatrészeken lévő rögzítési furatok egy 20 mm-es moduláris rácsot követnek (E = 20 mm).

3. Felületkezelés

A belső szerkezeti részek horganyzottak. A külső részeket pácolják, foszfátozzák, majd elektrosztatikus epoxiporral vonják be.

4. Power Center (PC) – Bejövő egység

(1) Felső rész:vízszintes gyűjtősínrekesz.

(2) Alatta:megszakító rekesz.

(3) A megszakítók lehetnek hazai típusúak (pl. DW15C, ME sorozat) vagy import típusok (pl. ABB F-sorozat, beleértve az intelligens megszakítókat is).

(4) Hátsó főáramkörrel rendelkező PC bejövő egység (beleértve a buszcsatolót is):

630 A – 1600 A → szekrény mérete:800 (Sz) × 1000 (Mé) × 2200 (Ma) mm.

Hátsó áramkör nélkül:800 × 800 × 2200 mm.

(5) 1600 A – 3150 A esetén:

Hátsó áramkörrel:1000 × 1000 × 2200 mm.

Hátsó áramkör nélkül:1000 × 800 × 2200 mm.

5. Power Center (PC) – Adagoló egység

Hasonló felépítésű, mint a bejövő egység. 630 A – 1600 A betápláló áramok esetén egy szekrény (1000 × 1000 × 2200 mm) két függőlegesen elrendezett áramkört tartalmaz.

6. Motorvezérlő központ (MCC) – Két rögzítési lehetőség

Falra szerelhető (hátul csak elölről hozzáférhető):

Felső:vízszintes sínek. Alul: fiók funkcionális egység területe (szélesség 600 mm, magasság 1840 mm). Bal oldal – fiókos egységek; jobb oldal – 200 mm széles kábelkimeneti terület. Szekrény mérete: 800 (Sz) × 500 (Mé) × 2200 (Ma) mm.

Szabadon álló (mindkét oldalról megközelíthető):

Szekrény szélessége 600 mm; kábelkimeneti terület hátul. Szekrény mérete:600 (Sz) × 800 vagy 1000 (Mé) × 2200 (Ma) mm. A PC-szekrényekhez 1000 mm-es mélység ajánlott.

A fiók kihúzásakor egyetlen feszültség alatt álló rész sem marad szabadon, ami biztosítja a biztonságot.

7. Fiókok összekapcsolása és cserélhetősége

A fiókos egység és ajtaja mechanikusan reteszelve van a főkapcsoló működtető mechanizmusán keresztül. Ha a főkapcsoló zárva van, az ajtót nem lehet kinyitni. A mechanizmus zárt vagy nyitott helyzetben lakattal zárható.

A rekeszeket fém válaszfalak választják el. A fiókok teljesen cserélhetők.

Három pozíció:csatlakoztatva, tesztelve és leválasztva. A fiók minden pozícióban automatikusan reteszelődik; a bal oldali lemez meghúzása elengedi a reteszt, hogy a következő helyzetbe mozduljon. A leesésgátló funkció megakadályozza, hogy a fiók teljesen kihúzva leessen.

8. Rögzített rekeszek (pl. kondenzátor kompenzáció, mérés)

A rögzített egységek külső méretei és vízszintes gyűjtősín-elrendezése megegyezik a fiókos egységekkel, így egymás mellé szerelhetők.

9. Gyűjtősínrendszer – háromfázisú, ötvezetékes

Vízszintes sínek:egyetlen gyűjtősín ≤1250 A névleges áramhoz; dupla gyűjtősínek >1250 A-hez.

A szomszédos szekrények közötti illesztések összekötő blokkokat használnak.

A függőleges gyűjtősínek polikarbonát műszaki műanyag házakba vannak zárva, belső akadályokkal az ív terjedésének korlátozására.

A semleges gyűjtősín (N) a szekrény elején található.

A védőföldelő gyűjtősín (PE) alul található, és a szekrény válaszfalaihoz és ajtóihoz csatlakozik, biztosítva a földelés folytonosságát.

10. Szellőztetés és védelem

Természetes szellőzőnyílások vannak a szekrény tetején és alján, anélkül, hogy csökkentenék a burkolat védelmi szintjét.

A burkolat védettsége IP40.

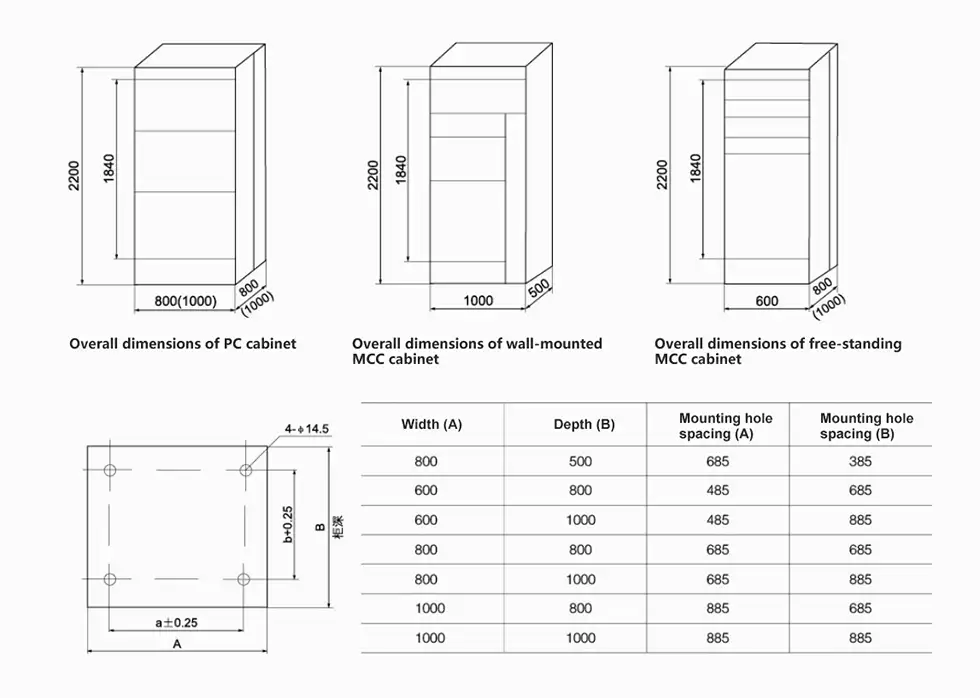

Teljes és szerelési méretek

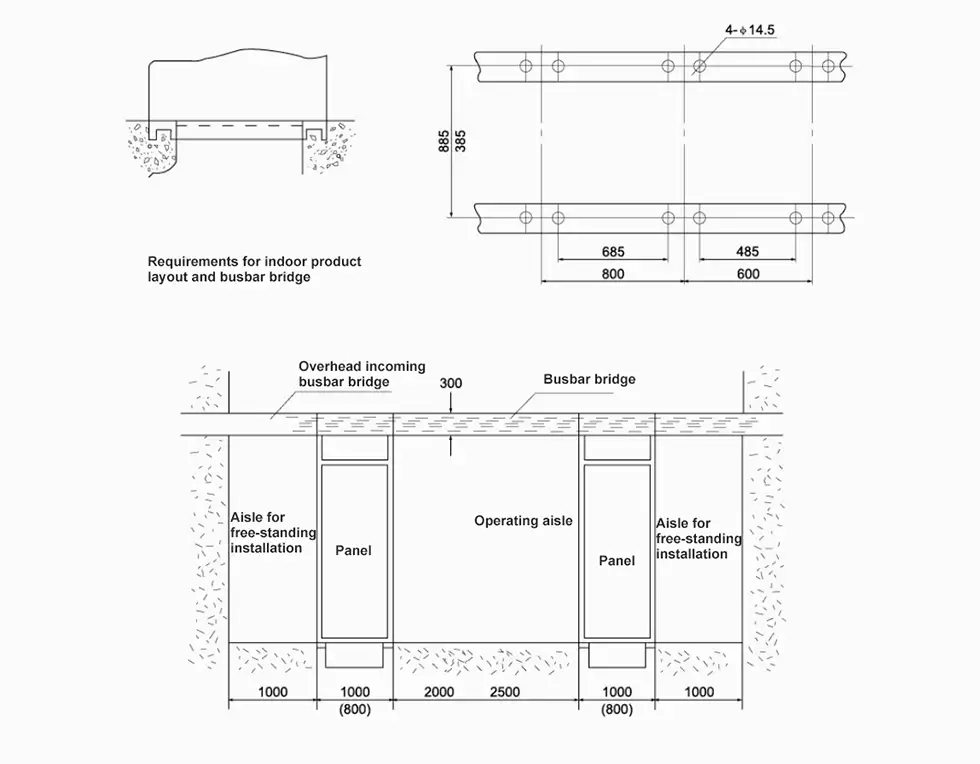

GCK fiókos szekrény – alapozási rajz

Megjegyzés: A gyűjtősínhidak különféle formái elérhetők cégünktől, felhasználói kérésre.

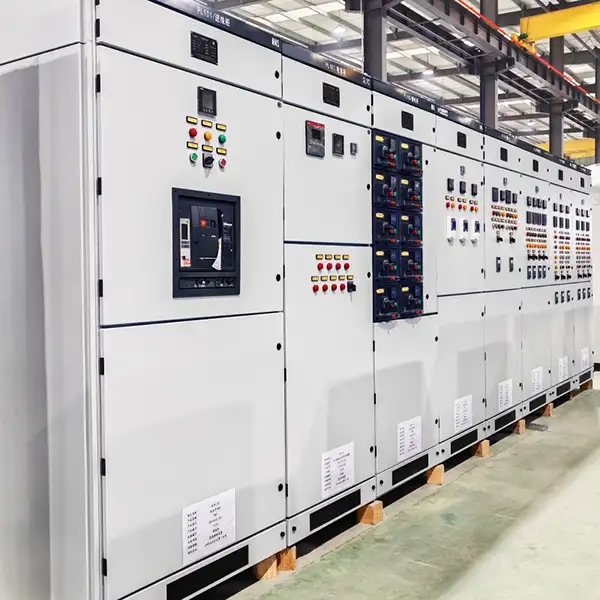

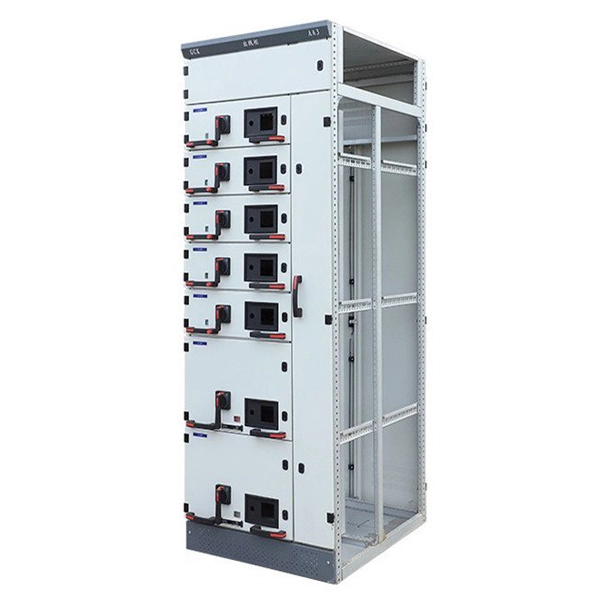

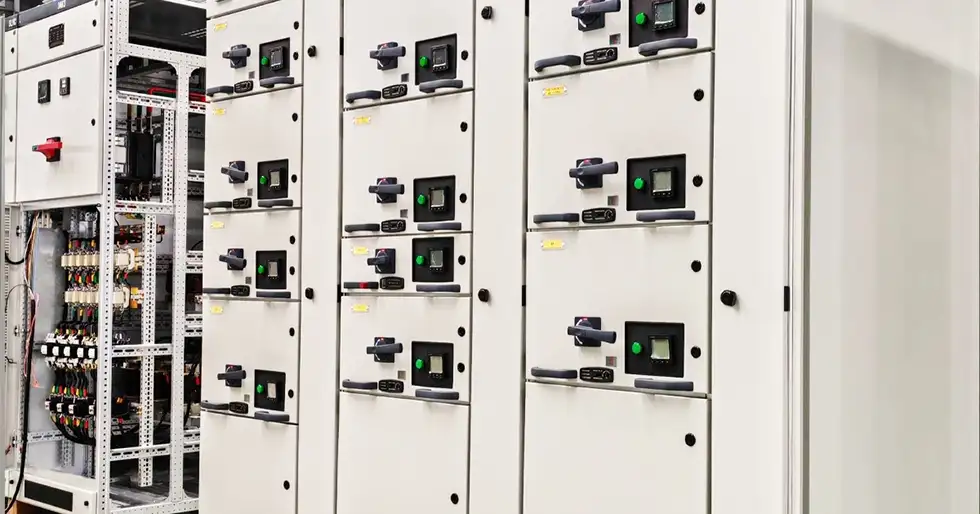

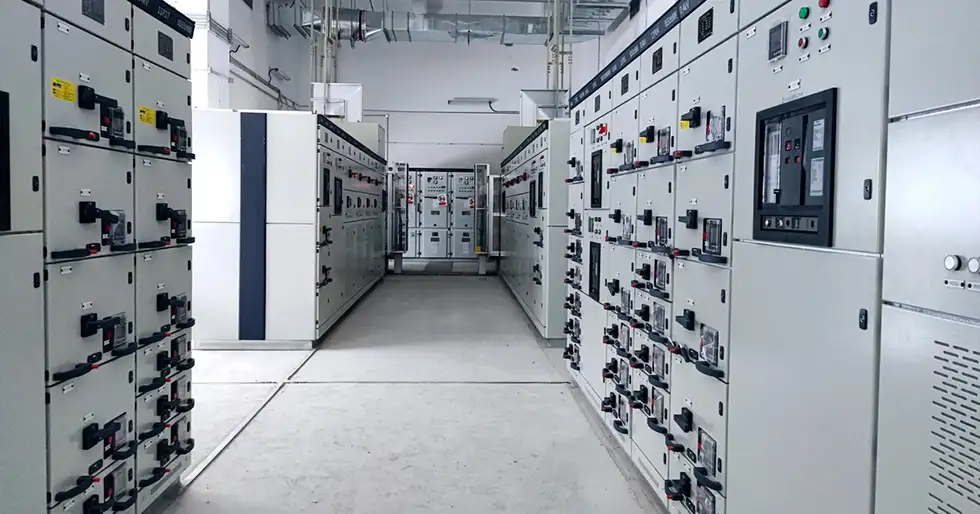

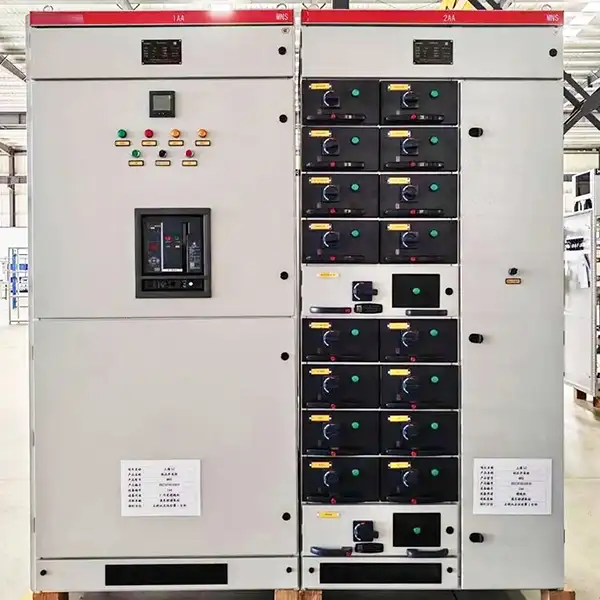

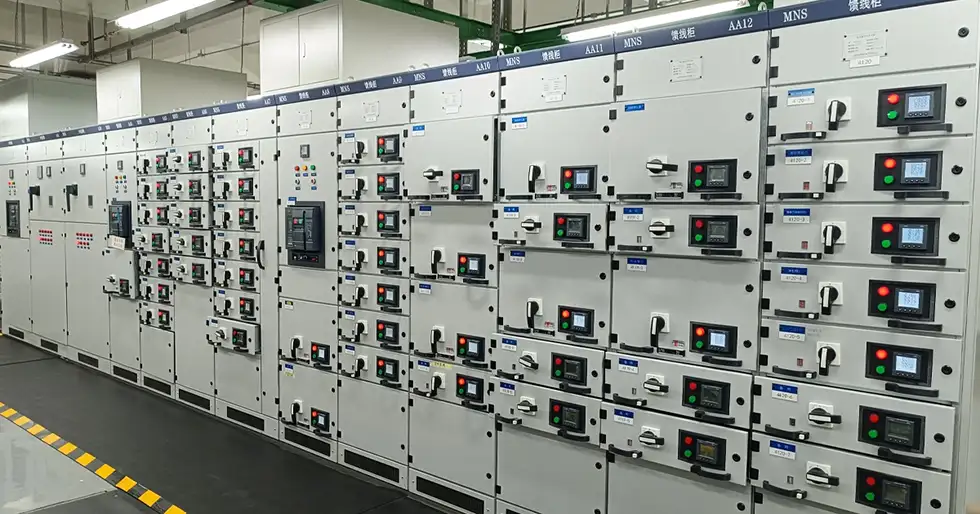

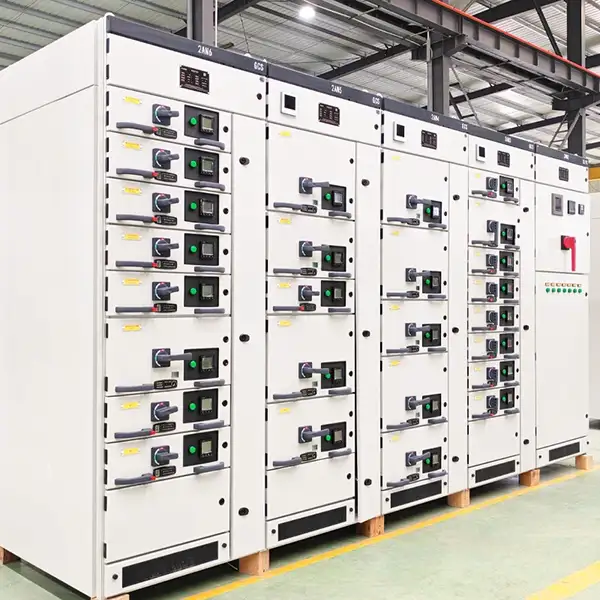

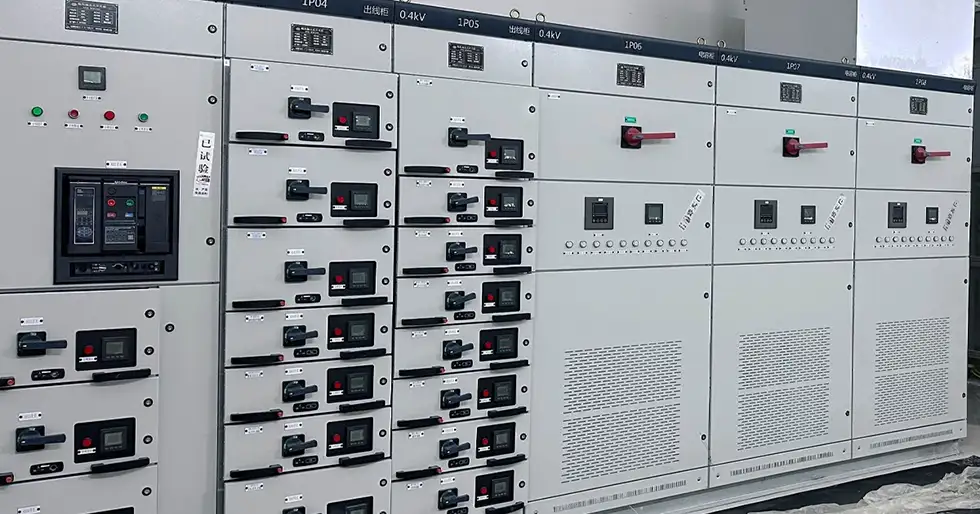

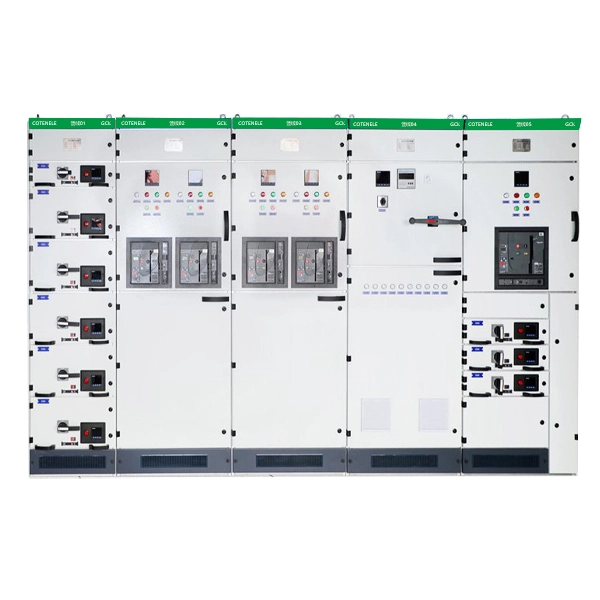

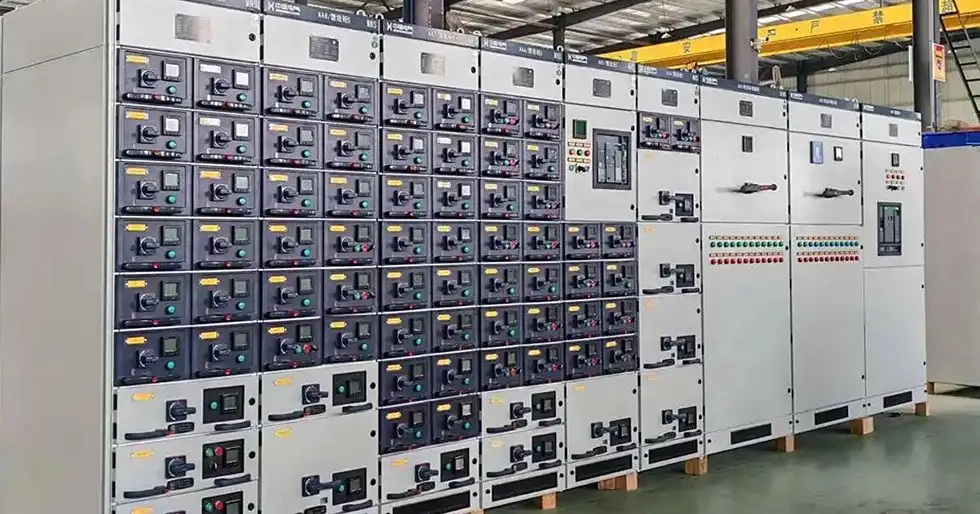

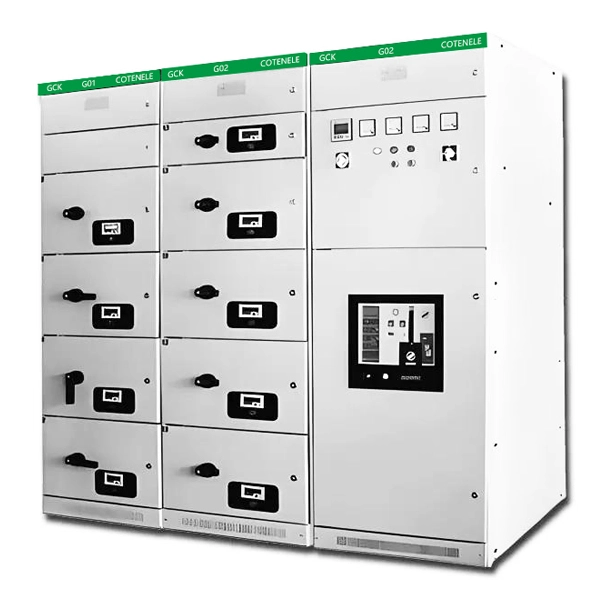

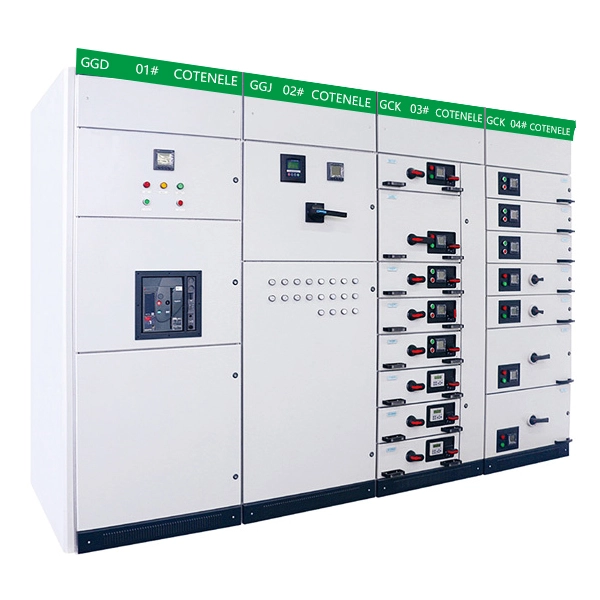

A termékek mutatják
