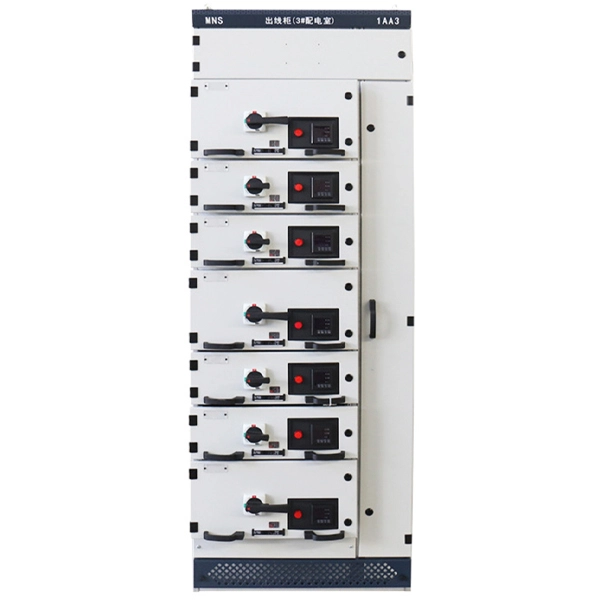

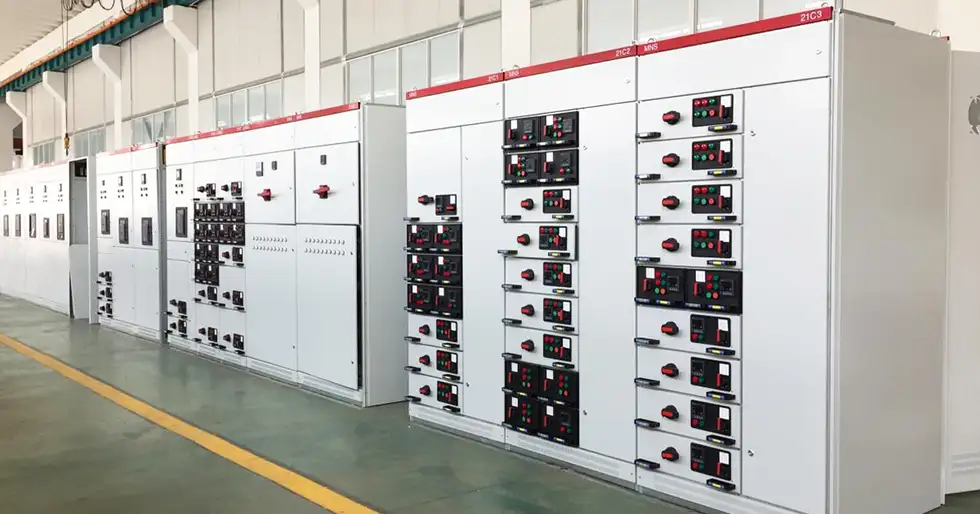

MNS kihúzható kisfeszültségű kapcsolóberendezés

Főbb műszaki paraméterek

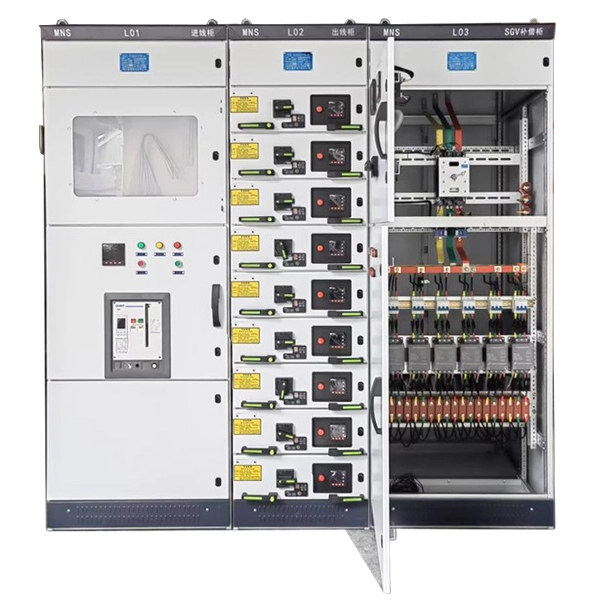

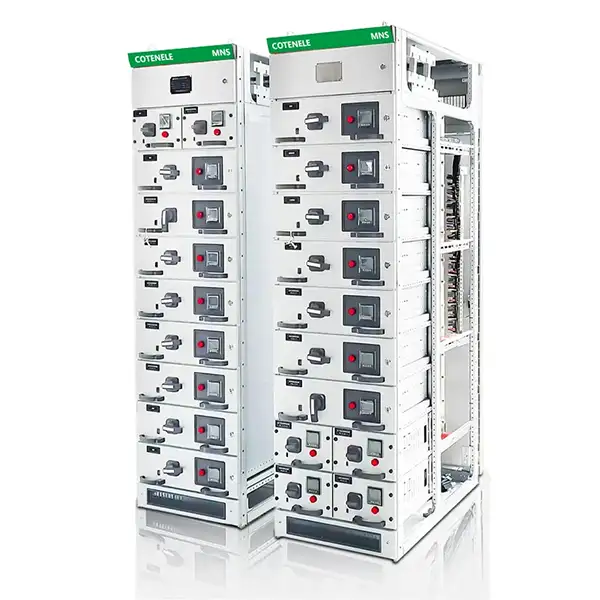

Mi az MNS kapcsolóberendezések felépítése?

Az MNS kisfeszültségű kapcsolóberendezések szekrényteste jól láthatóan több független rekeszre oszlik, ez biztosítja a hibaszigetelést és az üzembiztonságot:

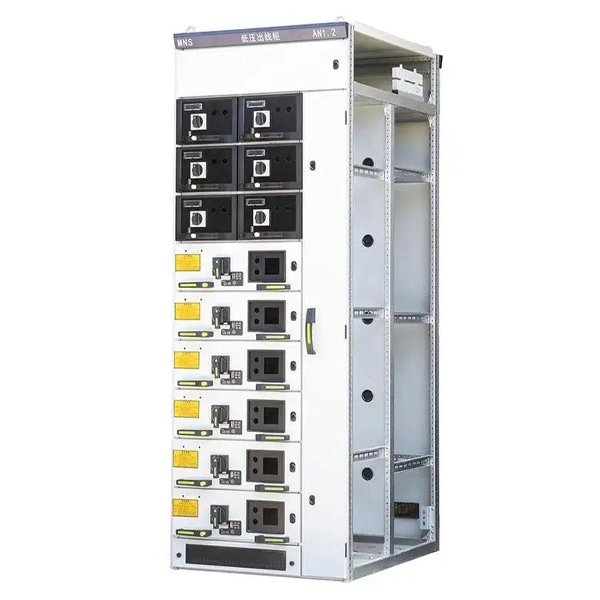

Szekrény keret:Az MNS kapcsolószekrény alapszerkezete C-alakú profilokból áll össze. A C-alakú profilok E=25 mm-es acéllemezek hajlításával készülnek moduláris beépítési furatként. Minden szekrényállvány és belső válaszfal horganyzott tisztítással van kezelve. A környező ajtólapok és oldallapok nagyfeszültségű elektrosztatikus szórással vannak bevonva. Ez a szekrénykeret nagy szilárdsággal és rugalmassággal rendelkezik.

Funkcionális rekeszek:

1. Vízszintes gyűjtősínrekesz:A szekrény hátulján található, ez az energiagyűjtés és -elosztás fő csatornája.

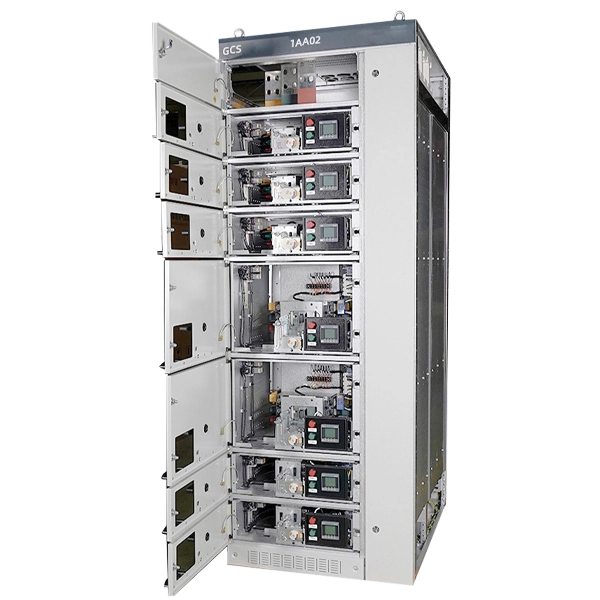

2. Funkcionális egység rekesz:A szekrény elején található, fiókos egységeket tartalmaz, amelyek mindegyike önálló funkcionális modul.

3. Kábelrekesz:A szekrény jobb első vagy alsó részén található, bejövő és kimenő kábelek csatlakoztatására szolgál.

A termék jellemzői és előnyei:

1. Modularitás és rugalmasság:Az MNS kihúzható kisfeszültségű kapcsolóberendezés fiókegység-magasságai moduláris méreteken alapulnak (pl. 8E/4, 8E/2, 8E, 16E, 24E), rugalmas konfigurációjúak lehetnek. Egyetlen szekrényben akár 36 áramkör is elhelyezhető (egyoldalas működés).

2. Háromállású fiók kialakítása:Minden fióknak három pozíciója van: „Csatlakozva”, „Teszt” és „Lekapcsolva”.

Csatlakozva:Mind a fő, mind a segédáramkörök csatlakoztatva vannak; a berendezés normálisan működik.

Teszt:A főáramkör leválasztva, csak a segédáramkör csatlakoztatva – lehetővé teszi a vezérlőáramkör tesztelését a fő áramkör feszültségmentesítése nélkül.

Szétkapcsolt:Mind a fő, mind a segédáramkörök le vannak választva; a fiók karbantartás vagy csere céljából teljesen kivehető.

3. Nagy biztonság és megbízhatóság:

Mechanikus reteszelés:Az MNS kapcsolóberendezés fiókkezelő fogantyúja összekapcsolódik a belső megszakítóval, így a fiók csak nyitott megszakító mellett mozgatható, ami megakadályozza a terhelés alatti működést.

4. Fizikai elkülönítés:A kapcsolóberendezések rekeszeit acéllemezek vagy nagy szilárdságú égésgátló műanyag korlátok választják el, amelyek hatékonyan korlátozhatják a hibák terjedését.

Robusztus gyűjtősínrendszer:Az MNS kapcsolóberendezés vízszintes gyűjtősínét kifejezetten úgy tervezték, hogy ellenálljon a 100 kA/1s-ig terjedő rövidzárlati áramoknak, kiváló dinamikai és termikus stabilitással.

Intelligens képesség:Ez a kapcsolókészülék integrálhat intelligens mérőórákat és kommunikációs modulokat (pl. Modbus, Profibus) a távfelügyelethez, paraméterméréshez (áram, feszültség, teljesítménytényező stb.) és hibajelzéshez.

5. Egyszerű telepítés és karbantartás:Az MNs kapcsolóberendezés fiókjai görgős vezetékeken futnak az alacsony kihúzási ellenállás érdekében, amelyeket egyetlen személy kezelhet. A kábelrekesz bőséges helyet biztosít, és támogatja az első vagy hátsó csatlakozást, megkönnyítve a karbantartást.

Kiválasztási és használati szempontok

1. Technikai paraméteregyeztetés:Határozza meg a névleges áramerősséget a teljes terhelési teljesítmény és a diverzitási tényező alapján; megfelelő megszakítóképességű kapcsolókészülékeket válasszon a hálózat rövidzárlati kapacitásának megfelelően.

2. Funkció és áramkör konfiguráció:Tisztázza, hogy az alkalmazás teljesítményközpont (PC) vagy motorvezérlő központ (MCC), és válassza ki a megfelelő fióktípust és -méretet.

3. Környezeti alkalmazkodóképesség:Válassza ki a megfelelő védelmi besorolást (pl. IP30, IP40, IP54) a telepítési környezet alapján (pl. tiszta, száraz elektromos helyiség vs. nedves poros ipari műhely).

4. Fiókegység konfigurációja:

1/4 egység:Kis kapacitású, nagy sűrűségű áramkörökhöz, például világításhoz és kis teljesítményű berendezésekhez.

1/2 egység:Alkalmas közepes teljesítményű körökhöz, például ventilátor- és szivattyúvezérléshez.

1 egység és több:Nagy teljesítményű berendezésekhez vagy fő áramkörökhöz, például bejövő és buszcsatlakozóhoz használják.

Telepítési és karbantartási pontok

1. Telepítési környezet:Az MNS kihúzható kisfeszültségű kapcsolóberendezést robbanásveszélyes, korrozív gázok vagy por nélkül kell felszerelni. Az alapozásnak vízszintesnek kell lennie, a csatornaacél szinthibával 1/1000-en belül kell szabályozni.

2. Telepítési eljárás:Kövesse az alábbi lépéseket: "Előkészítés → Elhelyezés → Csatlakoztatás → Üzembe helyezés". A főgyűjtősín csatlakoztatása után szigetelési ellenállástesztekre és egyéb ellenőrzésekre van szükség a helyesség biztosítása érdekében a feszültség alá helyezés előtt.

3. Üzemeltetés és karbantartás:Minden üzemeltetési és karbantartási munkát szakképzett elektromos kezelőnek kell elvégeznie. A napi karbantartás során rendszeresen ellenőrizni kell, hogy a fiókdugó érintkezőfelülete nem melegedett-e túl, ellenőrizni kell, hogy a mechanikus reteszelő megfelelően működik-e, és meg kell tisztítani a panel belsejében felgyülemlett port.

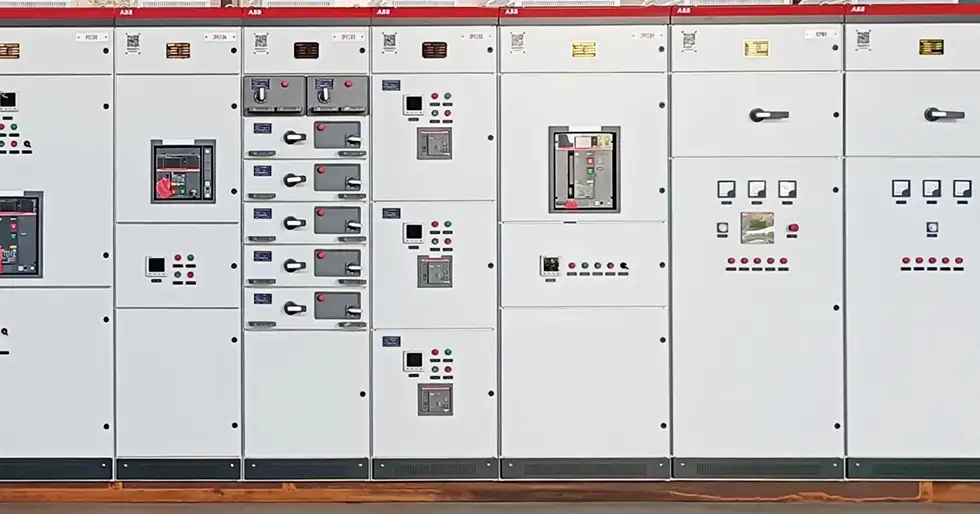

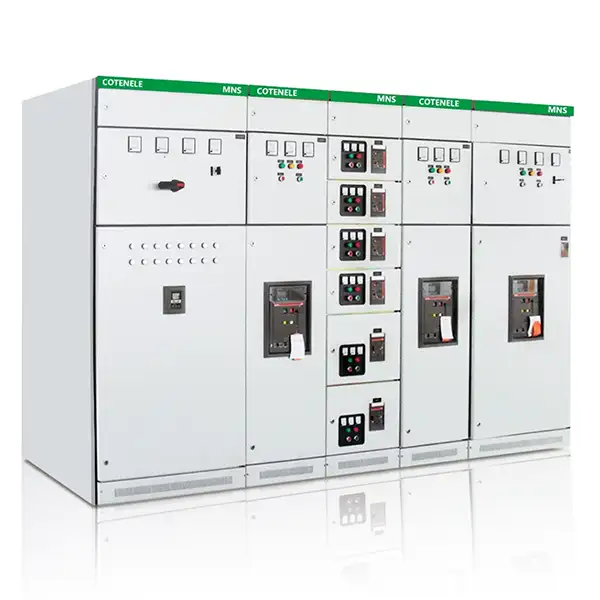

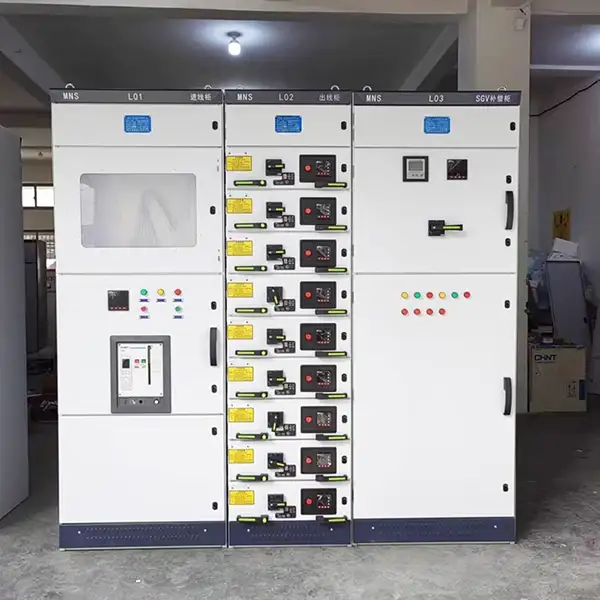

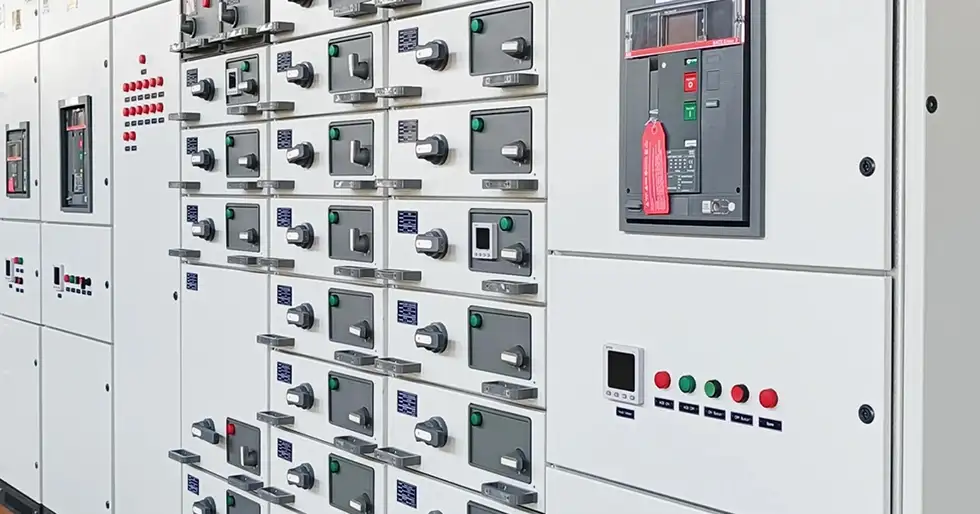

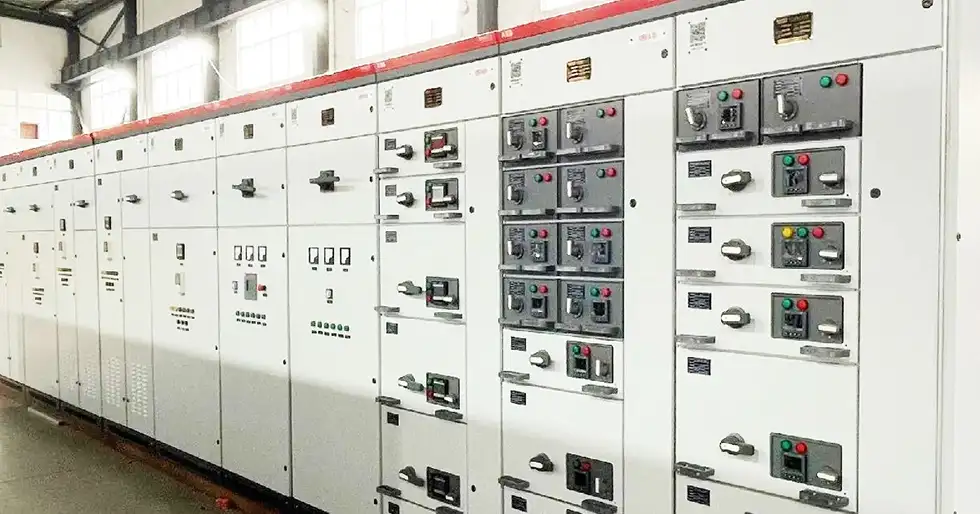

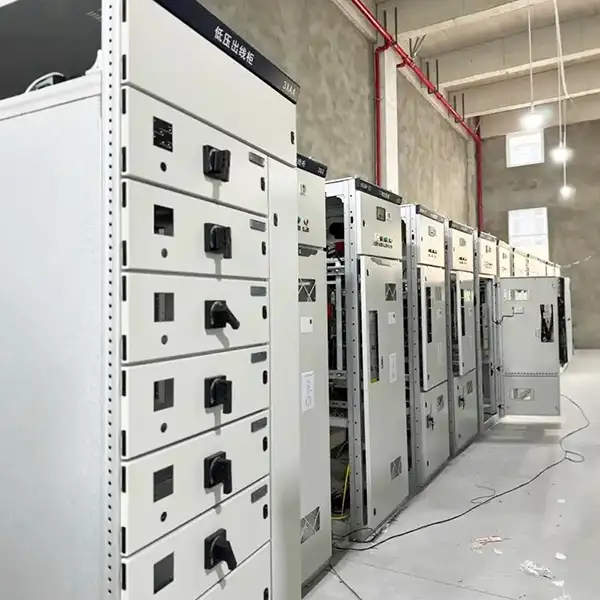

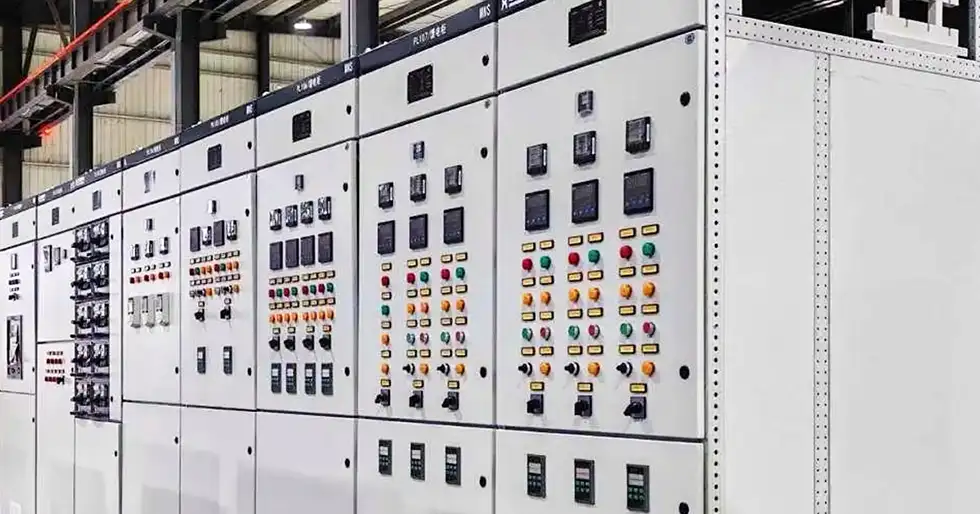

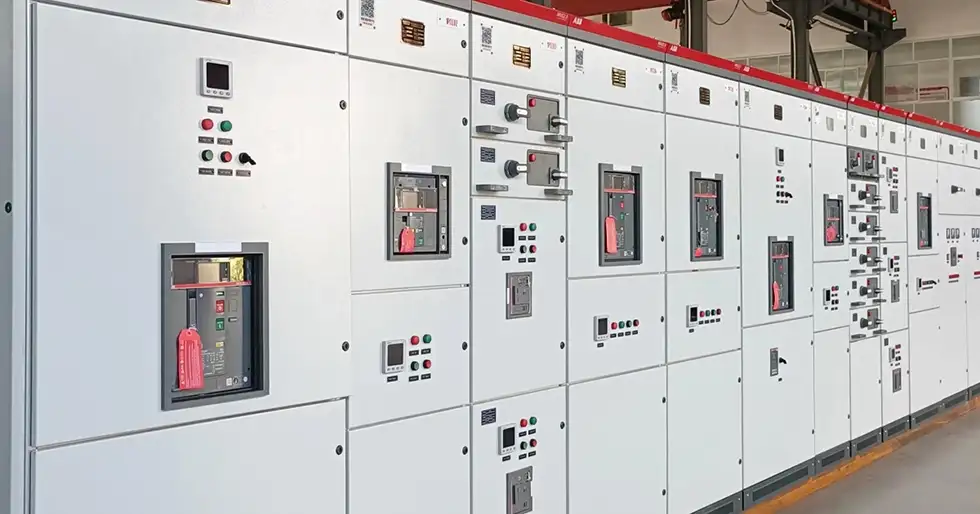

A termékek mutatják
