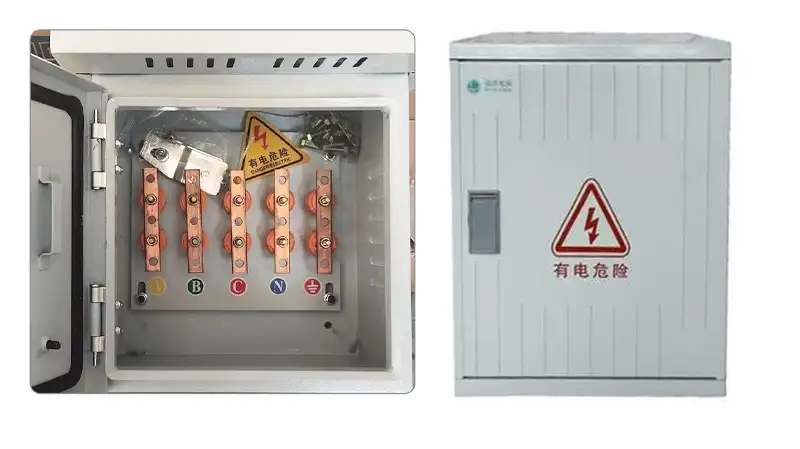

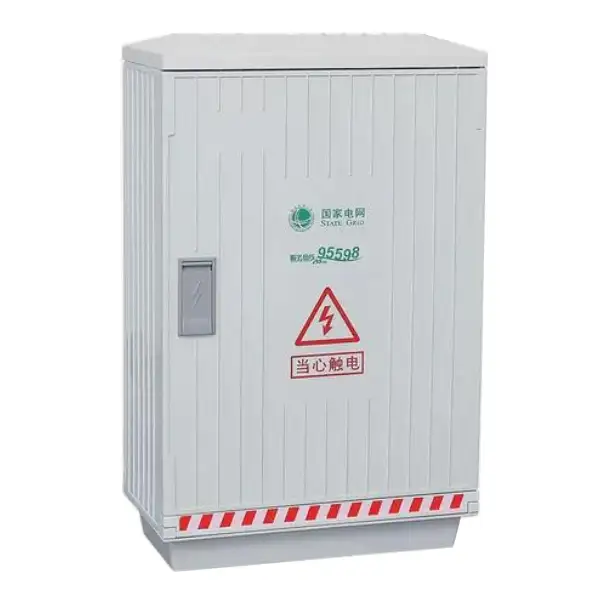

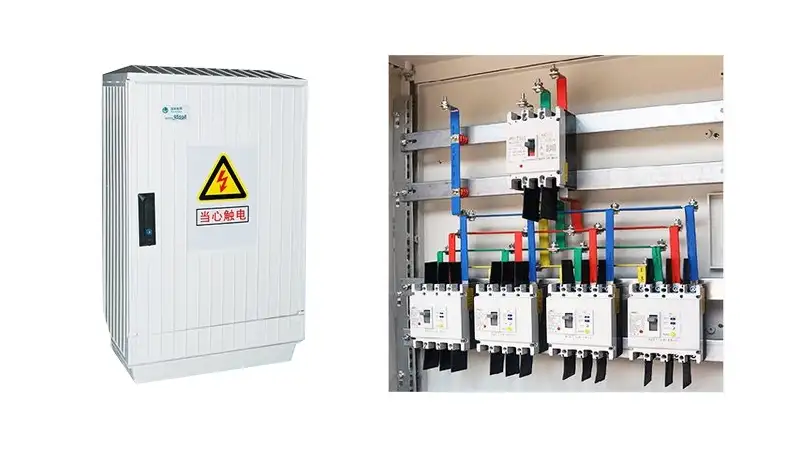

Kisfeszültségű kábelcsatlakozó doboz

A kisfeszültségű kábelcsatlakozó doboz a Cotenele egyik fő terméke. A KDF1-Q-S kisfeszültségű kábelelosztó doboz burkolata SMC kompozit anyagból készül, magas hőmérsékletű préseléssel. Kiváló ütésállóság, hajlítószilárdság, öregedésállóság, kopásállóság, korrózióállóság, esztétikus tartósság és kényelmes telepítés jellemzi. Ezenkívül nagy szigetelési szilárdsággal, ívellenállással és magas lángállósággal rendelkezik.

A szekrény teljes mértékben megfelel a különféle zord környezetek és helyszínek követelményeinek a kültéri mérnöki projektekben. A doboz belsejében késes biztosítékkapcsolók, öntött házas megszakítók, rúdkapcsolók (vagy biztosítékos szakaszolókapcsolók), gyűjtősínrendszerek stb. helyezhetők el. Alkalmas közterületi áramátvitelre és -elosztásra, például városi és vidéki villamosenergia-hálózat felújításra, városépítésre, lakóközösségekre, sokemeletes épületekre, stb.

Főbb műszaki paraméterek

Munkakörülmények

1. A környezeti hőmérséklet nem haladhatja meg a +45°C-ot és nem lehet alacsonyabb -35°C-nál, a 24 órás átlagos hőmérséklet-különbség pedig nem haladhatja meg a 35°C-ot.

2. A telepítési hely magassága nem haladhatja meg a 2000 métert.

3. A környező levegő relatív páratartalma +45°C maximális hőmérsékleten nem haladhatja meg az 50%-ot. Alacsonyabb hőmérsékleten magasabb relatív páratartalom megengedett (pl. +22°C-on 80%). Figyelembe kell venni a hőmérséklet-változások miatti alkalmi páralecsapódás lehetséges hatásait.

4. A berendezést erős vibrációtól és ütésektől mentes helyre kell felszerelni, és ahol az elektromos alkatrészek nem lehetnek kitéve korróziónak.

5. Speciális környezeti feltételek melletti használat esetén az ügyet a felhasználó és cégünk közötti egyeztetés útján kell megoldani.

Melyek a kisfeszültségű kábelcsatlakozó doboz alapvető funkciói?

A kisfeszültségű kábelcsatlakozó doboz alapvető funkciói a következők:

1. Kábelfúró/sarkantyús funkció:Az áramterhelés közelében elosztódobozok használhatók a nagy szakaszú fő tápkábelek felosztására több kisebb szakaszú kábelre, amelyek mindegyike különböző felhasználókat lát el árammal. Ezzel elkerülhető a vastag kábelek lefektetésének vesztesége a teljes útvonalon.

2. Kábelátmeneti/csatlakozási funkció:Ha az áramátviteli távolság nagy, és egyetlen kábel hossza nem elegendő, akkor a relé csatlakozáshoz elosztódobozt kell használni. A több kábel közbenső csatlakozáshoz képest az elosztódoboz használata az 1000 méternél hosszabb vezetékek csatlakozásaihoz megbízhatóbbá és biztonságosabbá teszi a rendszert.

Mik a termék előnyei?

1. Megjelenés:A kisfeszültségű kábelcsatlakozó doboz háza kifinomult és esztétikus, kis méretű, könnyű súlyú, könnyen szerelhető, külső szerkezete kompakt és megfelel a kúszótávolság követelményeinek.

2. Biztonság:Az elosztódoboz háza nagy szigetelési ellenállással és nagy teljesítmény-frekvenciás dielektromos szilárdsággal rendelkezik. amely magas biztonsági faktort kínál, és az elektromos hálózat felújításának előnyben részesített terméke.

3. Korrózióállóság:Ez a kábelcsatlakozó doboz kiváló korrózióállósággal rendelkezik, ellenáll a híg savak, lúgok és sók okozta korróziónak. Ezenkívül erős ellenállást mutat a különféle olajokkal, szerves oldószerekkel és tengervízzel szemben.

4. Hosszú távú élettartam:Ez az alacsony feszültségű elosztódoboz kiemelkedő öregedésállóságot biztosít, élettartama több mint 30 év.

5. Erős és tartós:Ez az lv kapcsolótábla jó ütésállóságot és megmunkálhatóságot biztosít, és nem sérül meg könnyen.

6. Egyszerű telepítés:A kisfeszültségű elosztódoboz tokozási szigetelése nem igényel földelést, ami megkönnyíti a telepítést, jelentős munkaerő- és anyagi erőforrást takarít meg.

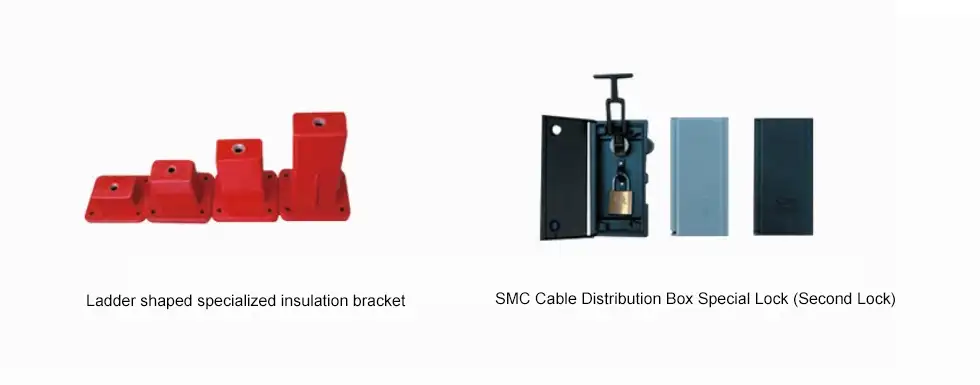

7. Zár:A doboz belsejében külön szigetelő konzolok vannak felszerelve, és egy speciális zár (második lakattal) az ajtón.

A termékek felépítése és komponensei

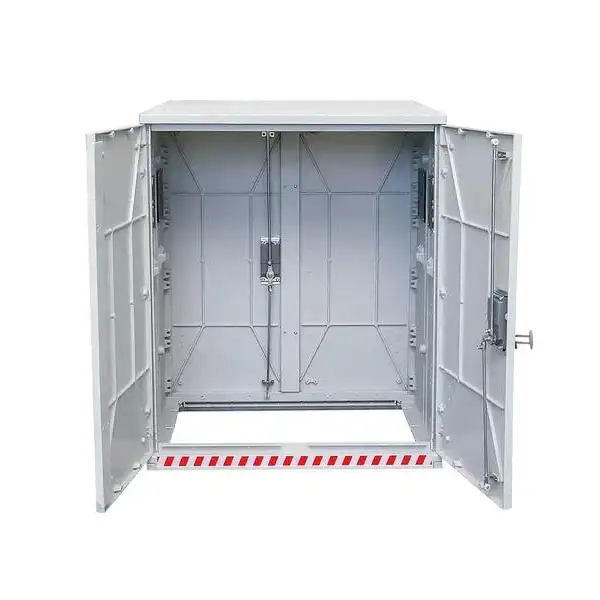

1. Ház/doboz:A burkolat a külső védőszerkezet. Meg kell felelnie az olyan védelmi szabványoknak, mint az esőálló, porálló, fröccsenésálló stb., hogy a belső alkatrészek védve legyenek a kedvezőtlen időjárástól és környezettől.

2. Gyűjtősín rendszer:A gyűjtősínrendszer az áram gyűjtésére és elosztására szolgáló központi elem, amely általában a réz gyűjtősínek vagy vezetők. Ez az áramelosztás fő csatornája.

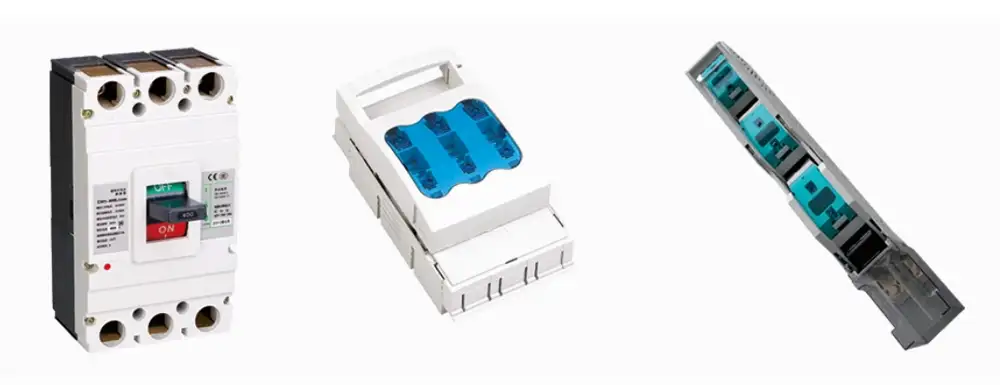

3. Kapcsoló- és védelmi eszközök:A fejlett elosztódobozok olyan alkatrészekkel vannak felszerelve, mint a szakaszolók, biztosítékok vagy megszakítók, ezeket az alkatrészeket az áramkör vezérlésére és a túlterhelés és rövidzárlat elleni védelemre használják.

4. Kábelcsatlakozók és tartozékok:A tartozékok közé tartoznak például a kivezetések, T-csatlakozók és egyéb tartozékok a bejövő és kimenő kábelek csatlakoztatásához. A kábel be- és kimeneti nyílásai alul tömítőelemekkel vannak ellátva, hogy biztosítsák a védettséget.

5. Földelési rendszer:A kezelő biztonsága érdekében a kisfeszültségű elosztódoboz belső földelő gyűjtősínt (PE busz) tartalmaz. Minden olyan fém alkatrészt, amely feszültség alá kerülhet, megbízhatóan földelni kell.

Termékek besorolása

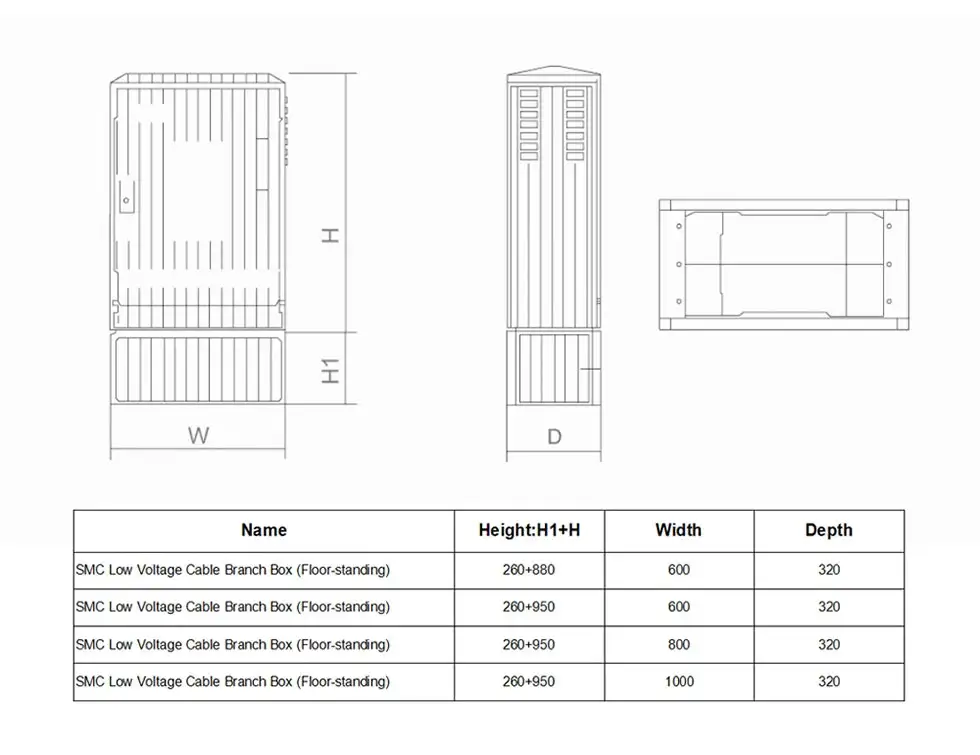

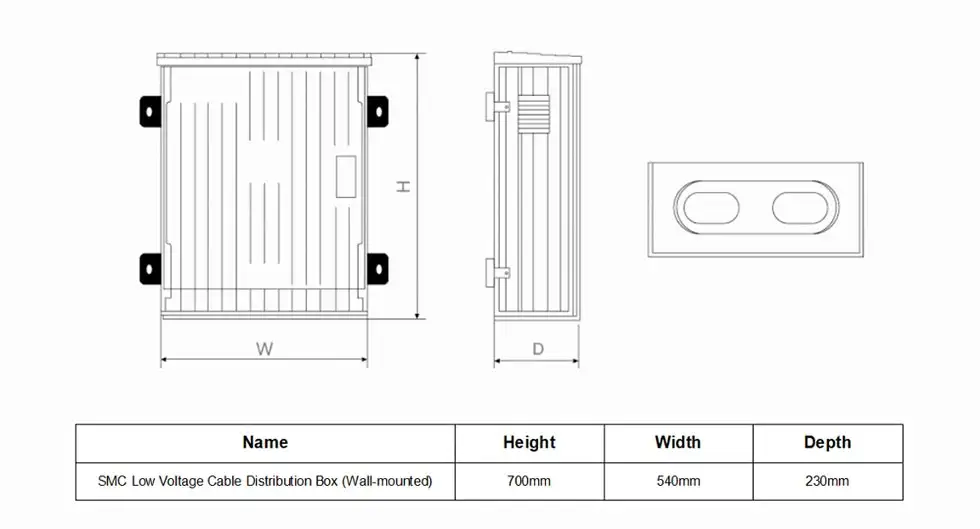

Termékek Megjelenés és méretek

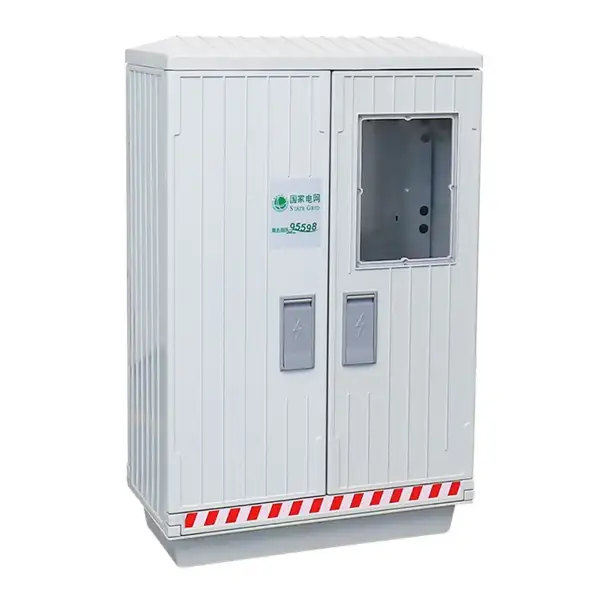

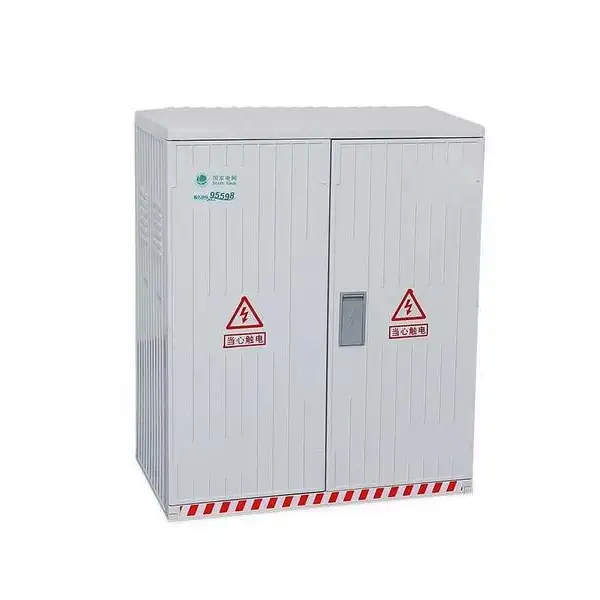

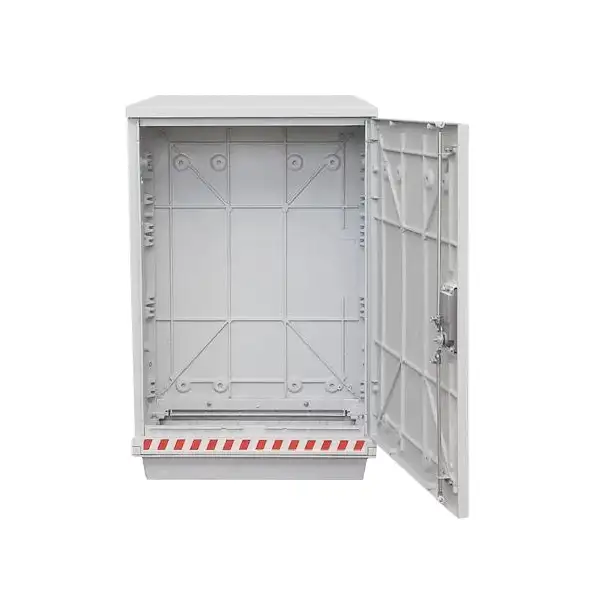

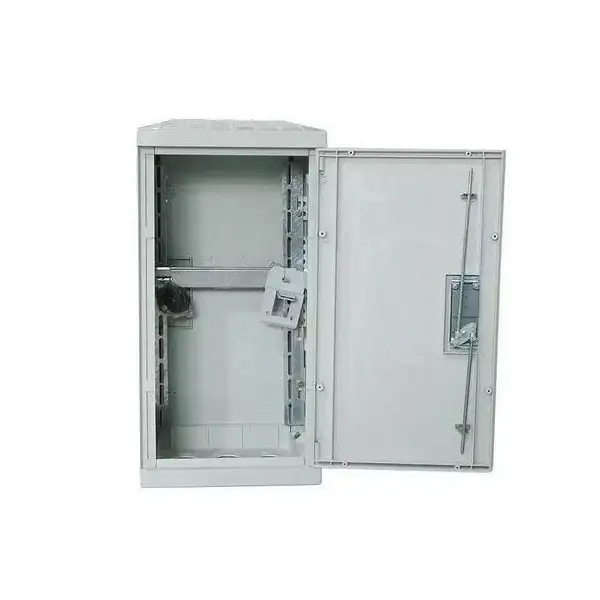

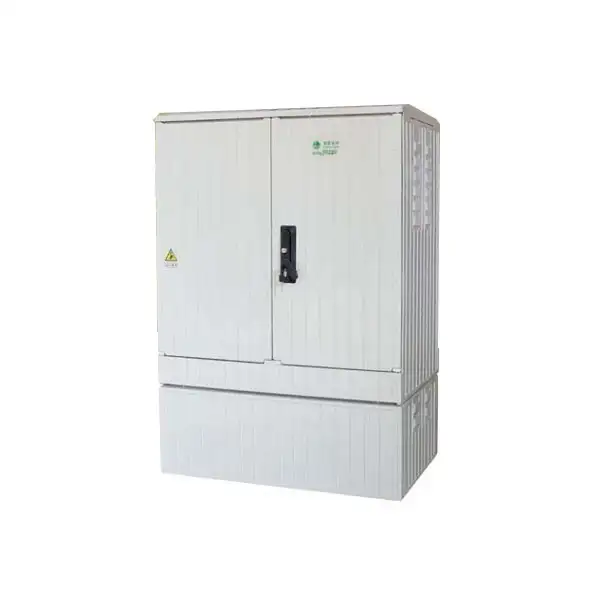

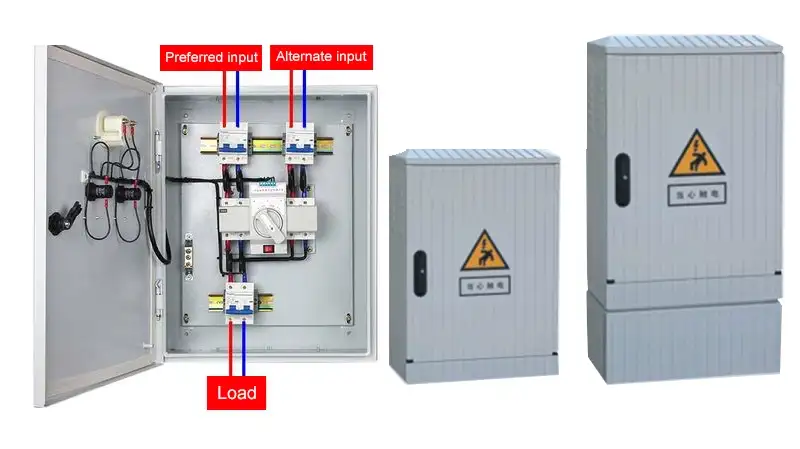

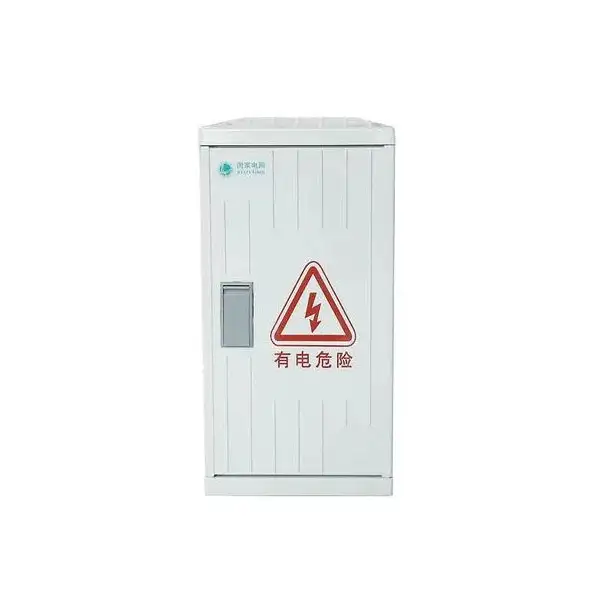

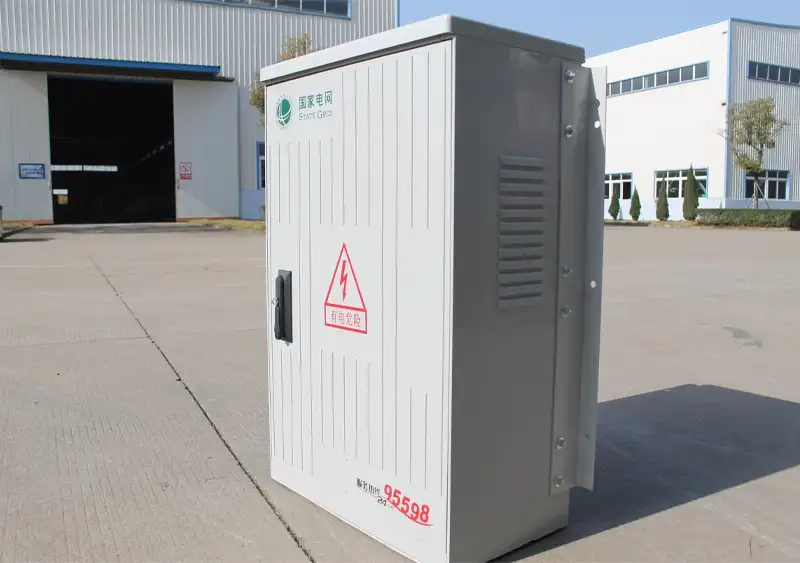

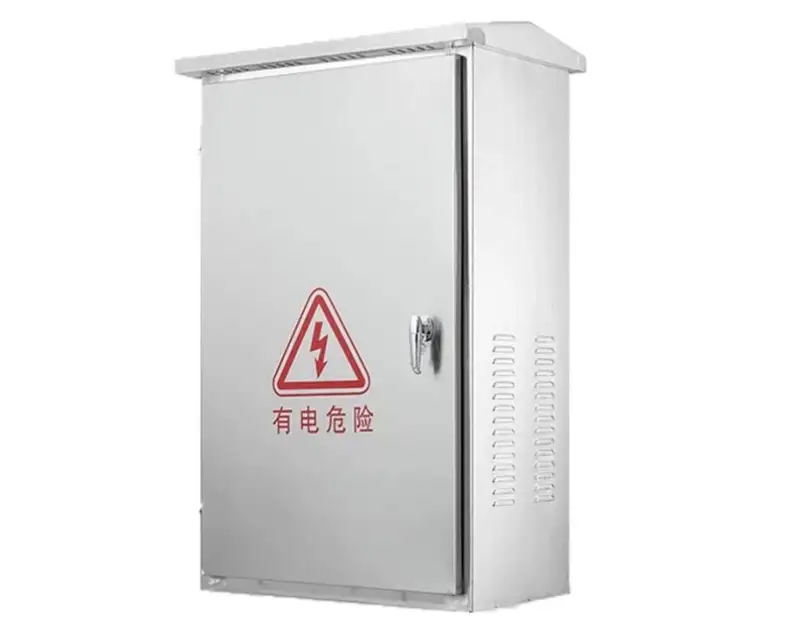

A termékek mutatják
