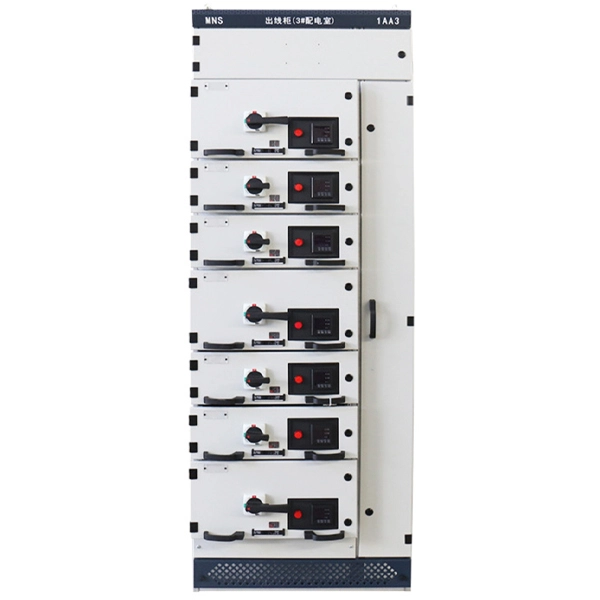

MNS kihúzható kisfeszültségű kapcsolóberendezés
A Cotenele olyan gyártó, amely Kínából származó kis- és középfeszültségű kapcsolóberendezéseket tartalmaz. Az MNS kihúzható kisfeszültségű kapcsolóberendezésünk egy fiókos és moduláris és nagy biztonságú kisfeszültségű elosztóberendezés, amelyet kifejezetten a modern energiarendszerekhez terveztek. Fő előnyei a nagy megbízhatóságban és rugalmasságban rejlenek, amelyet széles körben alkalmaznak az igényes ipari és polgári épületek áramelosztási területein, mint például a villamos energia, a petrolkémia, a kohászat stb.
GGJ automatikus meddőteljesítmény-kompenzációs eszköz LV panel
A Cotenele alacsony feszültségű panelek exportőre Kínában, az általunk gyártott GGJ Automatic Reactive Power Compensation Device LV Panel több országba és régióba exportált. A GGJ alacsony feszültségű intelligens meddőteljesítmény-kompenzáló eszköz számítógéppel támogatott tervezést (CAD) alkalmaz, és mikroszámítógépes vezérlőrendszert tartalmaz a meddőteljesítmény intelligens nyomon követésére és kompenzálására. Racionális felépítésével és fejlett technológiájával széles körben használják alacsony feszültségű elektromos hálózatokban a teljesítménytényező javítása, a reaktív veszteségek csökkentése és a tápellátás minőségének javítása érdekében. Ez a készülék az energiatakarékos termékek új generációját képviseli. Kifejezetten 130-600 kVA kapacitású háromfázisú transzformátorok meddőteljesítmény-kompenzálására tervezték.
33KV középfeszültségű gázszigetelt rendszer
Nagyobb elektromos berendezések gyártójaként a Cotenele hosszú évek óta elkötelezett az új termékek kutatása és fejlesztése iránt. A 33KV-os középfeszültségű gázszigetelt rendszer az újonnan kifejlesztett termékünk, amelynek legmagasabb feszültsége 40,5 kv. Ez a középfeszültségű gyűrűs főegység egy gázszigetelt, fémmel zárt kapcsolóberendezés (C-GIS). megszakítók, leválasztó kapcsolók és gyűjtősínek szigetelőgázzal töltött rozsdamentes gázdobozban.
33KV közepes feszültségű fémbevonatú kapcsolókészülék panelek
A középfeszültségű kapcsolóberendezések fő kínai exportőreként a Cotenele termékei széles körben elterjedtek a globális piacokon. A Cotenele által gyártott KYN61-40.5 (Z) sorozatú 33KV közepes feszültségű fémburkolatú kapcsolóberendezés paneleket háromfázisú, 50 Hz-es váltakozó áramú rendszerekhez tervezték. Elektromos energia fogadására és elosztására szolgálnak erőművekben, alállomásokban, ipari és bányászati vállalkozások elosztó helyiségeiben, valamint elektromos áramkörök vezérlésére, védelmére és felügyeletére.
33KV MV kapcsolóberendezés közepes feszültségű kapcsolóberendezés
A KYN28-40.5 középfeszültségű kapcsolóberendezés a Cotenele által kifejlesztett új termék, 40,5kv névleges feszültségig.Ez a KYN28-40.5 típusú 33KV MV kapcsolóberendezés, közepes feszültségű kapcsolóberendezés, elsősorban háromfázisú váltakozó áramú rendszerekhez, 5 kV névleges frekvenciájú 4a Hz-hez készült. Általában egysínes és szekcionált gyűjtősín-elrendezésekben alkalmazzák. A termék kialakítása megfelel a vonatkozó szabványoknak, mint például az IEC 298 és a GB3906-2006.
22KV középfeszültségű fémborítású kapcsolóberendezés
A Cotenele évek óta elkötelezett a technológiai kutatás és fejlesztés mellett a középfeszültségű kapcsolóberendezések és gyűrűs főegységek területén, amely a 3,6 kV-tól 40,5 kV-ig terjedő névleges feszültségű kapcsolóberendezés-panelek teljes skáláját lefedi. A KYN28-24 sorozatú 22KV-os, közepes feszültségű, fémborítású kapcsolóberendezések, amelyeket gyártunk, megbízható, könnyen gyártható, biztonságos, biztonságos és fejlett technológiával rendelkezik. használni. Széles körben használják erőművekben, alállomásokban, ipari és bányászati vállalkozásokban, valamint kereskedelmi épületekben.
Mi az a kapcsolóberendezés?
A kapcsolóberendezések (más néven fémmel zárt kapcsolóberendezések vagy összeszerelt elosztóberendezések) egy integrált elektromos rendszer, amely elsősorban megszakítókból és kapcsolódó vezérlőberendezésekből áll.
Olyan alkatrészeket egyesít, mint a megszakítók, terhelés-megszakító kapcsolók, szakaszolókapcsolók, biztosítékok, műszertranszformátorok, túlfeszültség-védelmi eszközök, gyűjtősínek és szigetelőrendszerek egy fémházban.
Ezeket az alkatrészeket egy meghatározott elektromos egysoros diagram szerint szerelik össze, szabványos és moduláris elosztó egységet alkotva.
A kapcsolóberendezések fő funkciói a következők:
- Elektromos áramkörök kapcsolása
- Rendszervezérlés és védelem
- Elektromos paraméterek mérése, ellenőrzése
A kisfeszültségű kapcsolóberendezéseket jellemzően 1000 V AC-ig terjedő elosztó hálózatokban, míg a középfeszültségű kapcsolóberendezéseket 3,6 kV és 40,5 kV közötti rendszerekben alkalmazzák.
A kapcsolóberendezések típusai
A kapcsolóberendezések feszültségszint, szigetelési technológia, szerkezeti kialakítás és alkalmazási funkció alapján osztályozhatók.
1. Feszültségszint szerinti osztályozás
| Vonatkozás | Kisfeszültségű kapcsolóberendezés | Középfeszültségű kapcsolóberendezés |
| Feszültség tartomány | ≤1000V | 3,6kV-40,5KV |
| Elsődleges feladat | Elosztás és vezérlés (terminál) | Fogadás és védelem (fővonal) |
| Alapkomponens | Öntött házas megszakító (MCCB), levegős megszakító (ACB) | Vákuumos megszakító (VCB), SF₆ megszakító |
| Tipikus modellek | GGD,GCK,GCS,MNS | KYN28,XGN,C-GIS |
| Biztonsági fókusz | Ütésvédelem, ívvaku | Szigorú öt-megelőző reteszelés, szigetelési távolság szabályozás |
2. Osztályozás szigetelő közeg szerint
Légszigetelt kapcsolóberendezés
Levegőt használ elsődleges szigetelő közegként. Kiforrott szerkezetű, könnyen karbantartható, és széles körben használják a hagyományos elosztórendszerekben. Tipikus példák közé tartoznak a kisfeszültségű szekrények és a középfeszültségű fémzáras kapcsolóberendezések.
Gázszigetelt kapcsolóberendezés
Minden nagyfeszültségű alkatrészt zárt, SF₆-vel, nitrogénnel vagy száraz levegővel töltött rekeszbe zár. Kiváló szigetelési teljesítményt, kompakt szerkezetet és erős környezeti alkalmazkodóképességet kínál.
Szilárd szigetelésű kapcsolóberendezés
Epoxigyantát használ az élő alkatrészek kapszulázásához, erős ellenállást biztosítva az olyan zord környezetekkel szemben, mint a nedvesség, a por és a szennyeződés.
3. Struktúra szerinti osztályozás
Fix típusú kapcsolóberendezés
Minden alkatrész a szekrény belsejében van rögzítve. Egyszerű szerkezettel és költséghatékony kialakítással rendelkezik, amelyet általában a szabványos elosztórendszerekben használnak.
Kihúzható kapcsolóberendezés
A megszakító vagy a funkcionális egység egy mozgatható kocsira van felszerelve, lehetővé téve az egyszerű karbantartást és cserét. Ez a szerkezet javítja a modularitást és a működési rugalmasságot. Tipikus példa a középfeszültségű, középre szerelt kapcsolóberendezés.
Tipikus kapcsolóberendezés-típusok
Ring fő egység
A gyűrűs főegységek kompakt elosztórendszerek, amelyeket gyűrűs hálózati tápellátásra terveztek. Biztosítékvédelemmel kombinált terhelés-megszakító kapcsolókat használnak a hibák szabályozására és leválasztására.
Az RMU-kat széles körben használják városi elosztóhálózatokban, lakóközösségekben, kereskedelmi épületekben és ipari létesítményekben. Lég- és gázszigetelt kivitelben kaphatók, kompakt méretet, egyszerű kezelést és megbízható teljesítményt kínálva.
Középre szerelt kapcsolóberendezés
A középre szerelt kapcsolóberendezés egy fémburkolatú, kihúzható középfeszültségű elosztórendszer, amelyet jellemzően 3,6 kV-12 kV-on használnak.
Szerkezete három részre oszlik:
- Gyűjtősín és műszerrekesz
- Megszakító rekesz
- Kábeltartó rekesz
Ez a kialakítás javítja a biztonságot és a funkcionális egységek közötti szigetelést. Széles körben használják erőművekben, ipari létesítményekben, alállomásokban és nagyfeszültségű motorok indítására. Támogatja a reteszelő védelmi funkciókat is a rendszer biztonságos működése érdekében.
Gázszigetelt kapcsolóberendezés
A gázszigetelt kapcsolóberendezés az összes elektromos alkatrészt szigetelőgázzal töltött, tömített fémházba zárja.
Kiválóan ellenáll a környezeti hatásoknak, mint a páratartalom, por, szennyezés és korrozív atmoszféra. Széles körben használják a városi vasúti tranzitban, a petrolkémiai üzemekben, a kohászatban és a magaslati régiókban.
A légszigetelt rendszerekhez képest a C-GIS kompaktabb, lényegesen kevesebb beépítési helyet igényel, és hosszú élettartamot kínál minimális karbantartási igény mellett.
A kapcsolóberendezések alkalmazási területei
A kapcsolóberendezéseket széles körben használják:
- Energiatermelő rendszerek
- Átviteli és elosztó alállomások
- Ipari és bányászati létesítmények
- Városi lakó- és kereskedelmi épületek
- Adatközpontok és infrastrukturális projektek
Az RMU-kat általában elosztó hálózatokban és kompakt alállomásokban használják. A középre szerelt kapcsolóberendezéseket főként középfeszültségű vezérlő- és motorindító rendszerekben alkalmazzák. A gázszigetelt kapcsolóberendezéseket helykorlátos, zord körülmények között részesítik előnyben.
| Forgatókönyv | Megfelelő szekrénytípus | Tipikus használat |
| Erőművek, nagy alállomások | Középre szerelt (KYN28), MV kapcsolóberendezés | Generátor szállítás, főtranszformátor fogadás |
| Ipari parkok, középvállalkozások | Középre szerelt, RMU | Elosztás, áram vétel |
| Városi lakóterületek, sokemeletes épületek | RMU,LV elosztó szekrények | Gyűrűs hálózati tápegység, végső elosztás |
| Magas tengerszint feletti magasságban, párás, szennyezett területeken | C-GIS | Eloszlás zord környezetben |
| Bányászat, petrolkémia, vasúti szállítás | C-GIS | Tápellátás nehéz körülmények között |
| Kereskedelmi épületek, kórházak, adatközpontok | Kisfeszültségű kapcsolóberendezés (GCK/GCS/MNS) | Világítás, HVAC, berendezéselosztás |
Hogyan válasszuk ki a megfelelő kapcsolóberendezést
A megfelelő kapcsolóberendezés kiválasztásához több kulcsfontosságú tényező értékelése szükséges:
1. Elektromos működési feltételek
A stabil és biztonságos működés érdekében figyelembe kell venni a feszültségszintet, az áramkapacitást, a frekvenciát és a terhelés jellemzőit.
2. Környezeti feltételek
A hőmérséklet, a páratartalom, a tengerszint feletti magasság, a szeizmikus szint és a szennyezettség mértéke közvetlenül befolyásolja a szigetelés teljesítményét és a berendezés élettartamát.
3. Rövidzárlati követelmények
A névleges rövid idejű ellenállási áramnak és a megszakítóképességnek meg kell egyeznie a rendszerhiba szintjével. A középfeszültségű rendszerek általában 3 másodperces, míg az alacsony feszültségű rendszerek gyakran 1 másodperces besorolást használnak.
4. Terhelési jellemzők
A különböző terheléstípusok eltérő konfigurációkat igényelnek, például megszakító paneleket vagy terhelés-megszakító rendszereket.
5. Alkalmazási környezet
- Általános belterületi területek: légszigetelt kapcsolóberendezések
- Helyszűke területek: kompakt vagy gázszigetelt rendszerek
- Másodlagos elosztás: RMU rendszerek
- Ipari terjeszkedés: Moduláris és kihúzható rendszert használ.
6. Projekt típusa
Az új telepítések jellemzően modern, nagy hatékonyságú rendszereket használnak, míg az utólagos felszerelések követhetik a meglévő konfigurációkat.
7. Karbantartási követelmények
A berendezés kialakításának lehetővé kell tennie az egyszerű karbantartást, erős korrózió- és szennyezésgátló teljesítménnyel.
Kapcsolóberendezések előregyártott alállomásokban
Az előregyártott alállomás nagyfeszültségű kapcsolóberendezéseket, transzformátorokat, kisfeszültségű kapcsolóberendezéseket és vezérlőrendszereket integrál egy kompakt szekrénybe.
Nagyfeszültségű oldal
Tartalmazza a középfeszültségű kapcsolóberendezéseket, mint például a KYN28A-12 vagy RMU rendszereket, védőrelével és kommunikációs rendszerekkel.
Transzformátor
Jellemzően olajba merülő vagy száraz típusú transzformátorokat használ, alacsony veszteséggel és nagy hatékonysággal.
Kisfeszültségű oldal
Kihúzható típusú kisfeszültségű kapcsolóberendezéseket használ az egyszerű karbantartás és a megbízható energiaelosztás érdekében.
