36KV száraz típusú teljesítménytranszformátor

Kínai nagy transzformátor-exportőrként és gyártóként a Cotenele hosszú évek óta megbízható és stabil termékeket kínál36KV száraz típusú teljesítménytranszformátorügyfeleknek olyan országokban és régiókban, mint Afrikában, Európában és a Közel-Keleten, és egyöntetű dicséretet kapott az ügyfelektől. A Cotenele 36kV sorozatú száraz típusú teljesítménytranszformátorok a következő jellemzőkkel rendelkeznekalacsony veszteség, alacsony zajszint, villámvédelem, magas rövidzárlati tolerancia és gyönyörű megjelenés. A termék fejlett összeszerelési és gyártási folyamatokkal, megbízható és kiváló tartozékminőséggel rendelkezik. Négy távirányító funkcióval rendelkezik:távoli kommunikáció, távoli tesztelés, távbeállítás és távvezérlés. A számítógépes távvezérléssel az erőmű távfelügyelete helyszíni irodai ügyelet nélkül is megvalósítható. Az összes Cotenele 36KV sorozatú száraz típusú transzformátor megfelel a nemzetközi és nemzeti szabványoknak, mint plGB/T 1094.1-2013, GB/T 1094.11-2007, GB/T 10228-2015, IEC60076-1:2011, IEC60076-11:2018stb.

36KV-os száraz típusú teljesítménytranszformátorok üzemi feltételei

Fő műszaki paraméterek

SC(B)10 sorozatú 36kV-os száraz transzformátor műszaki paraméterei (35/0,4kV)

SC(B)10 sorozatú 36kV-os száraz transzformátor műszaki paraméterei (35/10kV)

SC(B)11 sorozatú 36kV-os száraz transzformátor műszaki paraméterei

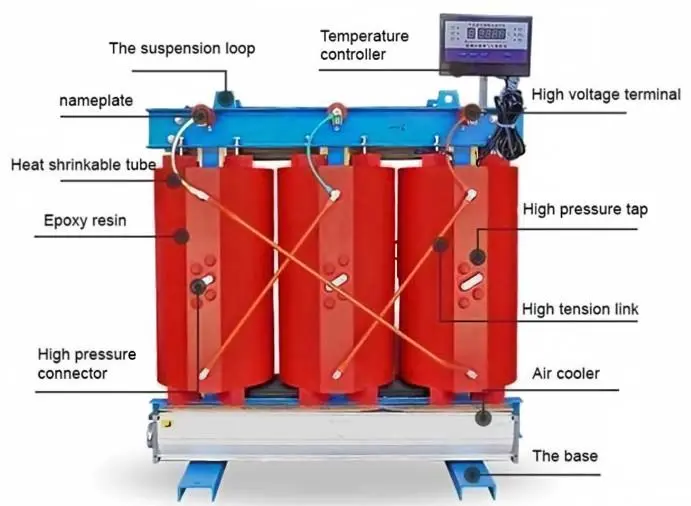

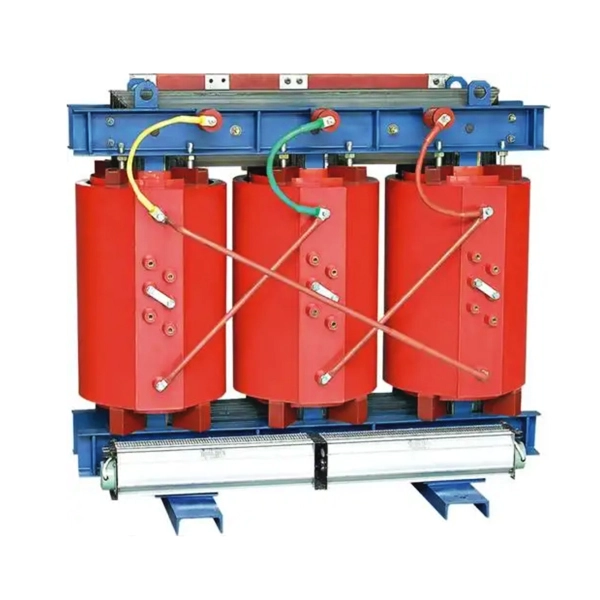

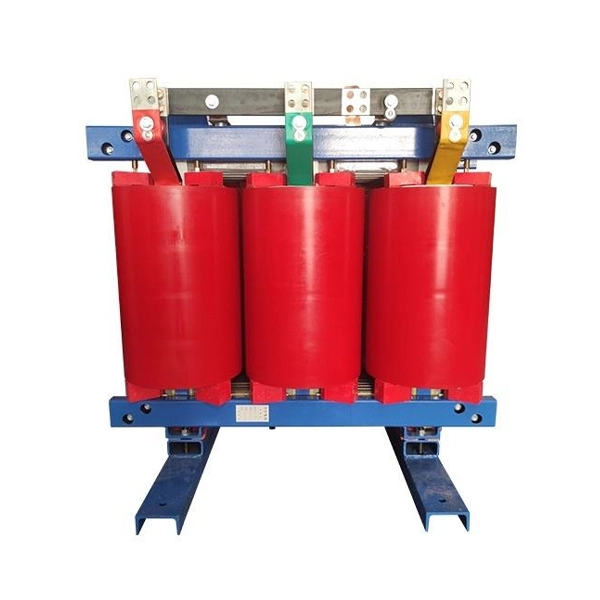

Belső szerkezet 36 kV-os sorozatú száraz típusú transzformátorokhoz

A 35 kV-os száraz típusú transzformátor főként a következő alkatrészekből áll:

1. Mag

Kiváló minőségű, nagy áteresztőképességű szemcseorientált hidegen hengerelt szilikon acéllemezekből készült, 45°-os szögletes lépcsőzetes lapelrendezésben összeszerelve. A mag felülete epoxigyantával van bevonva a szórt fluxus csökkentése, a mágneses áramkör eloszlásának javítása, valamint a magzaj, terhelés nélküli veszteség és terhelés nélküli áram csökkentése érdekében.

2. Nagyfeszültségű tekercselés

A nagyfeszültségű tekercs szekcionált réteges vagy többrétegű hengeres szerkezetet vesz fel, hogy jelentősen csökkentse a rétegek közötti feszültséget. Ez azvákuumöntéssel töltött epoxigyantávala részleges kisülések minimalizálása és az elektromos teljesítmény javítása érdekében. A rétegek között DMD epoxi prepreg kerül felhasználásra, a felületre pedig üvegszálas hálószövetet visznek fel a mechanikai szilárdság és a rövidzárlatállóság fokozása érdekében.

3. Kisfeszültségű tekercselés

Az alacsony feszültségű tekercselés fóliás tekercselést használ axiális hűtőcsatornákkal a hőelvezetés javítása érdekében. A végek epoxigyantával vannak kapszulázva, és teljesen kikeményedve szilárd szerkezetet alkotnak.

4. Szigetelő rendszer

Fő szigetelésként epoxigyantát vagy más gyantavegyületeket használnak. A tekercseket vákuum alatt öntik, és kikeményedés után robusztus monolitikus szerkezetet alkotnak.

5. Hűtés és hőmérséklet felügyelet

Hűtőberendezésekkel (természetes léghűtés vagy kényszerlevegős hűtés) és hőmérséklet-érzékelőkkel felszerelt, valamint átfogó hőmérsékletérzékelő és védelmi rendszerrel szerelhető fel.

6. Egyéb alkatrészek

Nagyfeszültségű perselykimenetek, emelőfülek, felső és alsó szorítókeretek, kisfeszültségű kapcsok, adattábla, menetes csatlakozók stb.

A 36 kV-os sorozatú száraz típusú teljesítménytranszformátorok termékjellemzői

1. Tűzbiztos és égésgátló:Az epoxigyanta eredendően nem éghető és nem védi a tüzet; nincs robbanásveszély.

2. Környezetbarát:Nem használnak olajat, így nem áll fenn az olajszennyeződés veszélye.

3. Nagy mechanikai szilárdság:A műgyantából öntött tekercsek robusztusak, és erős rövidzárlatállóságot kínálnak.

4. Kiváló elektromos teljesítmény:Alacsony részleges kisülési szint és magas impulzusállósági szint (villámlás és kapcsolás).

5. Alacsony veszteség és alacsony zajszint:A kiváló minőségű szilíciumacél és a továbbfejlesztett maghalmaz csökkenti az üresjárati veszteségeket és a hallható zajt.

6. Jó túlterhelési képesség:Az F vagy H osztályú szigetelés nagy hőállóságot biztosít és jelentős túlterhelést tesz lehetővé.

7. Nedvesség- és porálló:A tekercsfelületet korróziógátló lakkal vonták be, ami stabil teljesítményt biztosít poros vagy nedves környezetben.

8. Könnyű karbantartás:Nincs olajkezelés; hosszú távú leállás után csak egy egyszerű szárítási kezelésre van szükség. Lényegében karbantartásmentes.

9. Kompakt és könnyű:Kis helyigény és alacsonyabb telepítési költségek.

10. Intelligens hőmérséklet-szabályozás:Opcionális intelligens hőmérséklet-figyelő rendszer, amely automatikusan érzékeli és megjeleníti a tekercs hőmérsékletét, elindítja/leállítja a hűtőventilátorokat, valamint riasztási és kioldási jeleket ad.

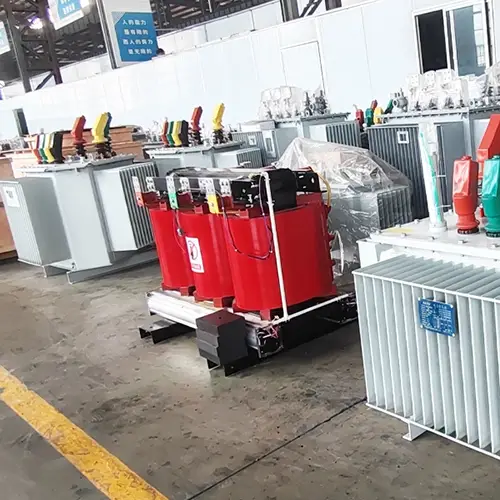

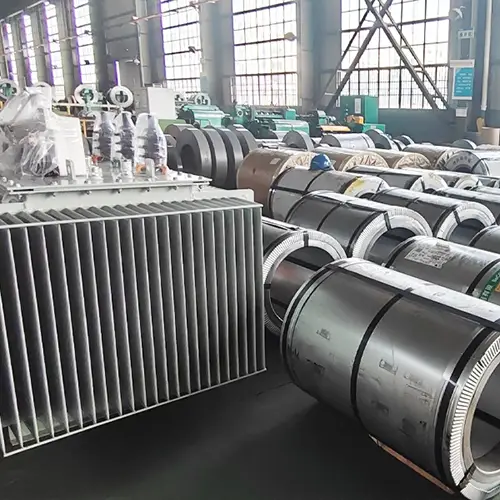

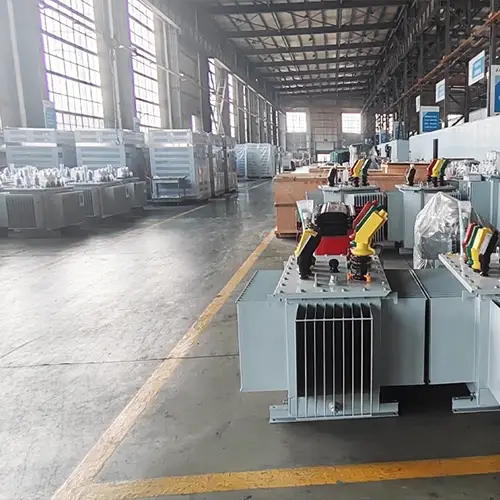

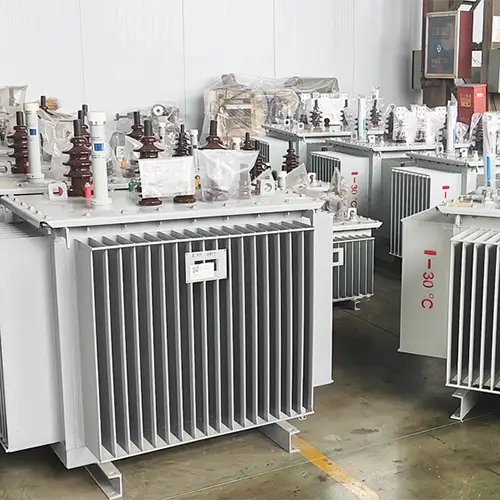

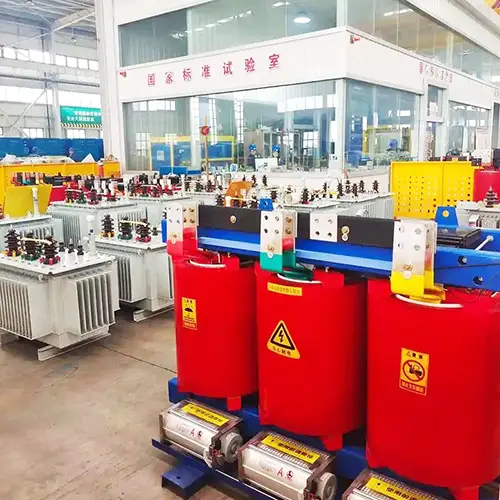

Műhelybemutató

GYIK (Gyakran Ismételt Kérdések)

1. kérdés: Mekkora a maximális kapacitás a 36 kV-os sorozatú száraz típusú transzformátorokhoz?

V: A GB/T 10228 nemzeti szabvány szerint a 36 kV-os száraz típusú transzformátorok hagyományos kapacitása 30-2500 kVA. A GB/T 10228 legújabb verziója azonban ezt a tartományt 25000 kVA-ra bővítette. A nagyobb kapacitás egyedi felhasználói igények alapján is testreszabható.

2. kérdés: A 36 kV-os sorozatú száraz transzformátorok telepíthetők a szabadban?

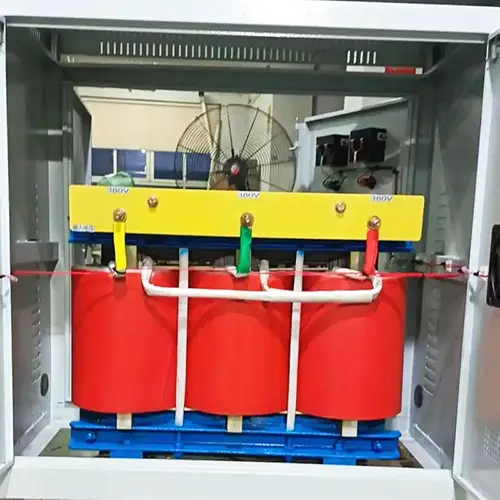

V: Igen, kültéri változatok is elérhetők. A megfelelő védelmi fokozatot azonban meg kell választani. Az IP00 jellemzően tokozás nélküli (beltéri használatra), az IP20 a 12 mm-nél nagyobb szilárd tárgyak ellen, az IP23 pedig eső és hó elleni védelmet nyújt. Kültéri telepítéshez IP23 vagy magasabb, kiegészítő védőházzal ellátott védelem javasolt.

3. kérdés: Hogyan hűtik a 36 kV-os sorozatú száraz transzformátorait, és mennyivel növelheti a légnyomásos hűtés a teljesítményüket?

V: A hűtési módszereket fel lehet osztanitermészetes léghűtés (AN)éskényszerített léghűtés (AF). Természetes léghűtési körülmények között a transzformátor folyamatosan üzemelhet névleges teljesítményén. A kényszerléghűtés akár 50%-kal is növelheti a kimeneti teljesítményt, és alkalmas időszakos túlterheléses üzemre.

4. kérdés: Hogyan osztályozzák a Cotenele 36kV sorozatú száraz típusú transzformátorok energiahatékonysági szintjeit?

V: A GB 20052-2024 „Minimálisan megengedhető értékek és energiahatékonysági fokozatok teljesítménytranszformátorokhoz” nemzeti szabvány szerint a 36 kV-os sorozatú száraz típusú transzformátoraink három energiahatékonysági fokozatra oszthatók:I., II. és III. Az I. fokozat a legmagasabb szint a legalacsonyabb veszteséggel. Magasabb energiahatékonysági szint választása jelentősen csökkentheti a hosszú távú üzemeltetési költségeket.

5. kérdés: Melyek a fő különbségek a 36 kV-os száraz típusú transzformátor és a 10 kV-os száraz típusú transzformátor között?

V: A fő különbség a feszültségszintben rejlik. A 36kV-os transzformátor nagyfeszültsége 36kV, amely közvetlenül a 36kV-os áramhálózatról táplálható, így kiküszöbölhető a közbenső 10kV-os alállomási kapcsolat, és csökkennek a rendszerberuházási és karbantartási költségek. Ezenkívül a 36 kV-os szint nagyobb szigetelési szilárdságot, nagyobb elektromos hézagot és hosszabb kúszótávolságot igényel, ami növeli a tervezési és gyártási költségeket. A 10 kV-os száraz típusú transzformátort gyakrabban használják a hagyományos elosztórendszerekben.

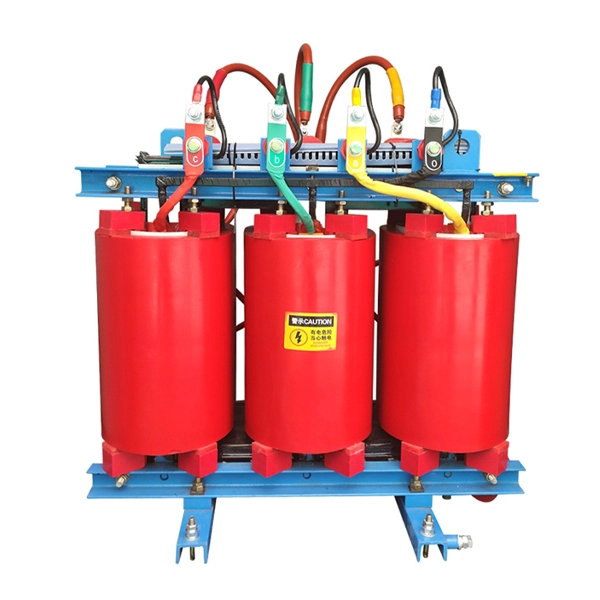

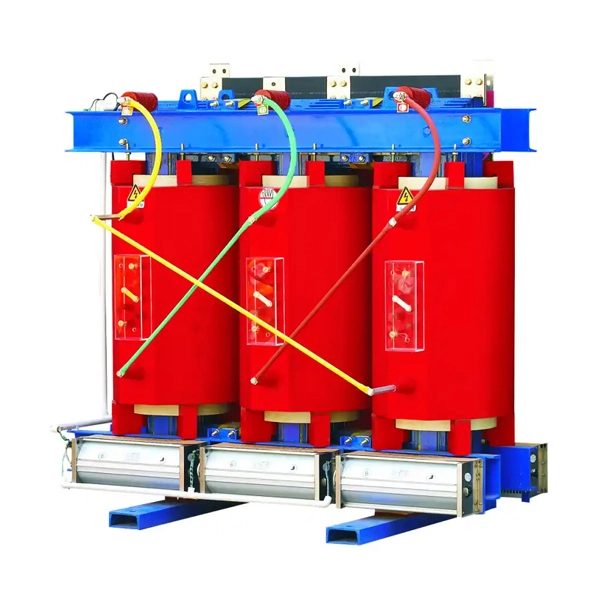

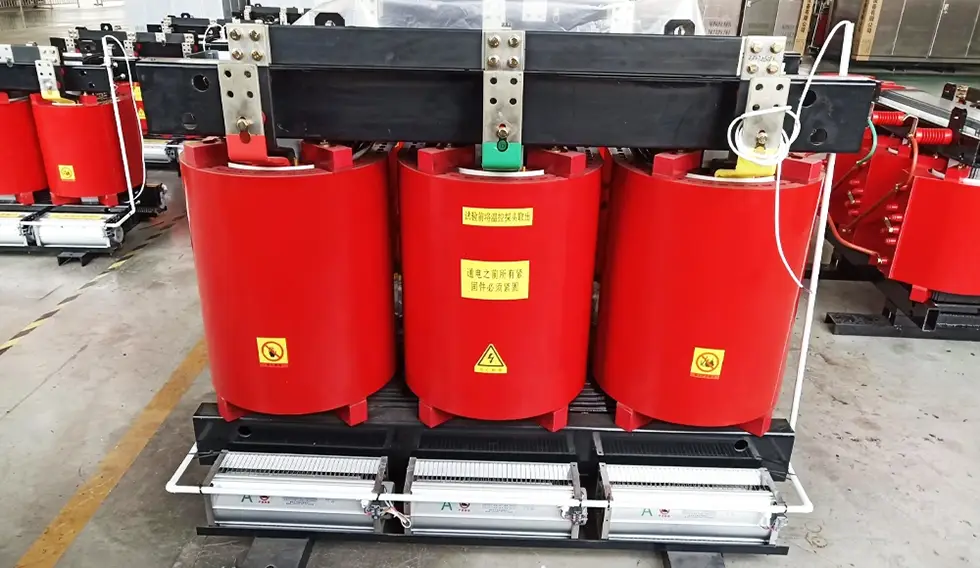

Termékek bemutatója
