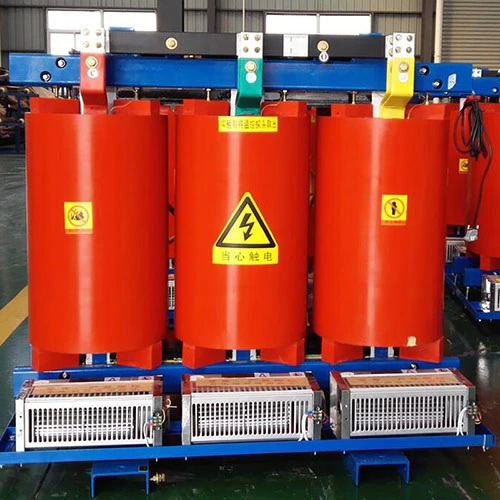

10KV beltéri száraz típusú áramelosztó transzformátor

A Cotenele egy jól ismert transzformátorgyártó Kínában. A miénk10KV beltéri száraz típusú áramelosztó transzformátorjelentős előnyökkel rendelkezik, többek közöttlángállóság, tűzállóság, robbanásállóság, karbantartásmentes működés, szennyezésmentes teljesítmény és kompakt szerkezet. A teljesen zárt, tokozott tekercsekkel közvetlenül a terhelési központba szerelhetők. A tudományosan megalapozott tervezésnek és a fejlett öntési technikáknak köszönhetően az SC (B) sorozatú epoxigyanta száraz típusú transzformátor jellemzőialacsony részleges kisülési szint, alacsony működési zaj és kiváló hőelvezetési képesség. Kényszerhűtés mellett a névleges terhelés 125%-án, huzamosabb ideig folyamatosan üzemelhetnek. Minden egység intelligens hőmérséklet-szabályozóval van felszerelve, amely hibariasztást, túlmelegedési figyelmeztetést, túlmelegedési kioldást és feketedoboz rögzítési funkciókat biztosít. EgyRS485 soros interfész, száraz típusú transzformátoraink számítógéphez csatlakoztathatók a központosított felügyelet és vezérlés érdekében.

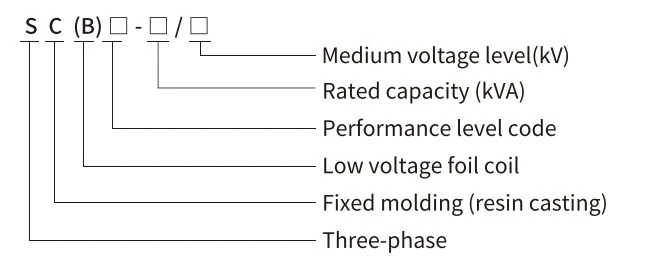

Modell és jelentések

Fő műszaki paraméterek

SCB11-30~2500/10kV transzformátor műszaki paraméterei

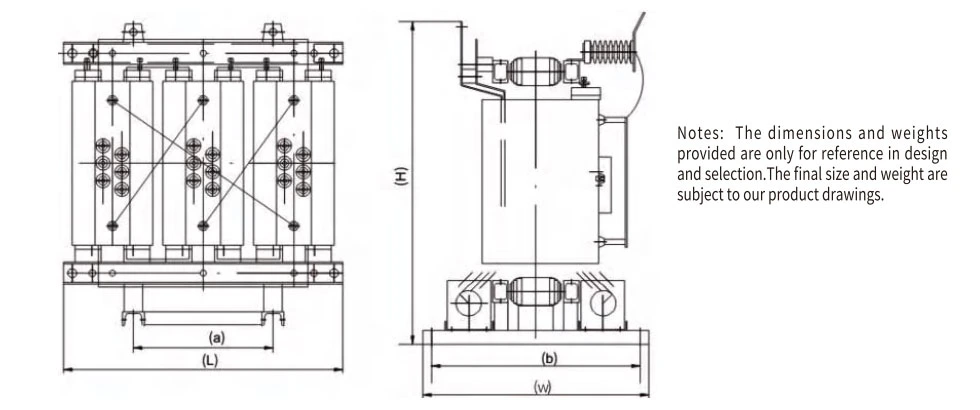

SCB11-30~2500/10kV transzformátor méretei

SCB12-30~2500/10kV transzformátor műszaki paraméterei

SCB12-30~2500/10kV transzformátor méretei

SCB13-30~2500/10kV transzformátor műszaki paraméterei

SCB13-30~2500/10kV transzformátor méretei

Belső szerkezet

A legjobb elektromos teljesítmény, mechanikai szilárdság és hőkezelés elérése érdekében a száraz típusú transzformátor belső szerkezete több kulcselemből áll, melyek mindegyikét gondosan meg kell tervezni.

1. Mágneses mag

A száraz típusú transzformátor mágneses magjának fő anyaga általábanlaminált elektromos acél (szilícium acél)vagy más ferromágneses anyagok, amelyek csökkenthetik az örvényáram-veszteséget és a hiszterézisveszteséget. A mágneses mag alakja lehet téglalap, kör vagy elliptikus stb.

2. Tekercselés

A száraz típusú transzformátor tekercsei a következőkből állnakprimer és szekunder tekercsek, jellemzően réz vagy alumínium vezetékekből készülnek. Bár a réz vezetőképessége jobb, mint az alumínium, egyes ügyfelek gyakran alumínium vezetékeket választanak tekercseléseikhez a költségek megtakarítása érdekében.

3. Szigetelő rendszer

A száraz típusú transzformátor szigetelőrendszere elektromos szigetelést és mechanikai támasztást biztosít a tekercsekhez, főként:

Epoxigyanta tokozás (öntött gyanta):A tekercsek teljesen epoxigyantával vannak lezárva, ami jó védelmet nyújt a nedvesség, a por és a mechanikai igénybevétel ellen.

Vákuumnyomásos impregnálás (VPI):A tekercseket H osztályú poliészter gyantával impregnálják vákuum és nyomás alatt. Ez a szerep a száraz típusú transzformátor dielektromos szilárdságának, mechanikai szilárdságának és termikus stabilitásának növelésére szolgál.

Vákuumnyomásos tokozás (VPE):A tekercsek vastagabb szigetelőbevonattal rendelkeznek, mint a VPI.

4. Befogószerkezet

A szorítószerkezetet általában a tekercsek és a magszerelvény rögzítésére használják, és ez biztosítja a mechanikai szilárdságot és biztosítja a megfelelő beállítást, amely hűtőcsatornákat vagy levegőkeringető nyílásokat tartalmazhat.

5. Tokozás

Minden alkatrész egy burkolatba van szerelve, és a burkolatok fel vannak osztvaszellőztetett, nem szellőző vagy lezárt, az alkalmazási környezet alapján. A szellőztetett burkolatok természetes vagy kényszerített levegőkeringést tesznek lehetővé a hűtéshez, míg a nem szellőztetett kiviteleket vezető, korrozív vagy éghető anyagokat tartalmazó környezetben használják.

A termék előnyei

1. Biztonsági előnyök

Csökkentett tűzveszély:A száraz típusú transzformátorok nem tartalmaznak gyúlékony szigetelőolajat, és nincs tűz- és robbanásveszély.

Önkioltó tulajdonságok:A száraz típusú transzformátorok szilárd szigetelőanyagai természetüknél fogva lángállóak.

Nincs mérgező gáz kibocsátás:Ívíves körülmények között a száraz típusú transzformátorok nem bocsátanak ki veszélyes gázokat.

2. Környezeti előnyök

Környezetbarát:Mivel a száraz típusú transzformátor nem szivárog vagy ömlik ki az olaj, ez kiküszöbölheti a talajvíz szennyeződését.

Újrahasznosítható:A száraz típusú transzformátorok anyagának akár 90%-a újrahasznosítható élettartamuk végén.

Nincs szükség speciális elszigetelésre:Nincs szükség szivárgásmentes gyűjtőmedencére a száraz típusú transzformátorokhoz.

3. Működési előnyök

Ezek a száraz típusú transzformátorok megkövetelikgyakorlatilag nincs karbantartás--- nincs folyadékteszt vagy olajszűrés, csak alkalmankénti szemrevételezés --- és büszkélkedhetmeghosszabbított élettartam, több mint 20 év. A kevesebb helyszíni korlátozás és a talajvízvédelmi intézkedések hiánya miatt a száraz transzformátorok telepítési költségei alacsonyabbak. Közvetlenül a tényleges terhelési hely közelében telepíthetők, ami jelentősen csökkentheti a vezetékes veszteségeket.

4. Alkalmazási rugalmasság

A száraz transzformátorok magas tűzbiztonsági követelményekkel rendelkező beltéri helyeken telepíthetők és alkalmazhatók. Ugyanakkor teljesen zárt burkolatuk ellenáll a vízbemerülés veszélyének az árvízveszélyes területeken. A száraz típusú transzformátorok nedvességálló szigetelőrendszere nemcsak stabil elektromos teljesítményt biztosít magas páratartalmú környezetben, hanem hatékonyan megakadályozza a páralecsapódást is.

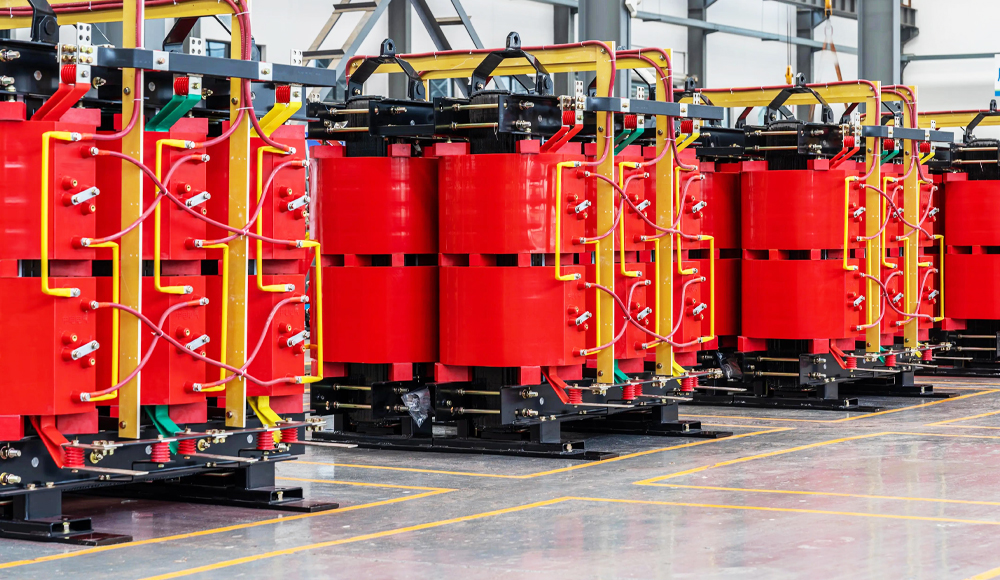

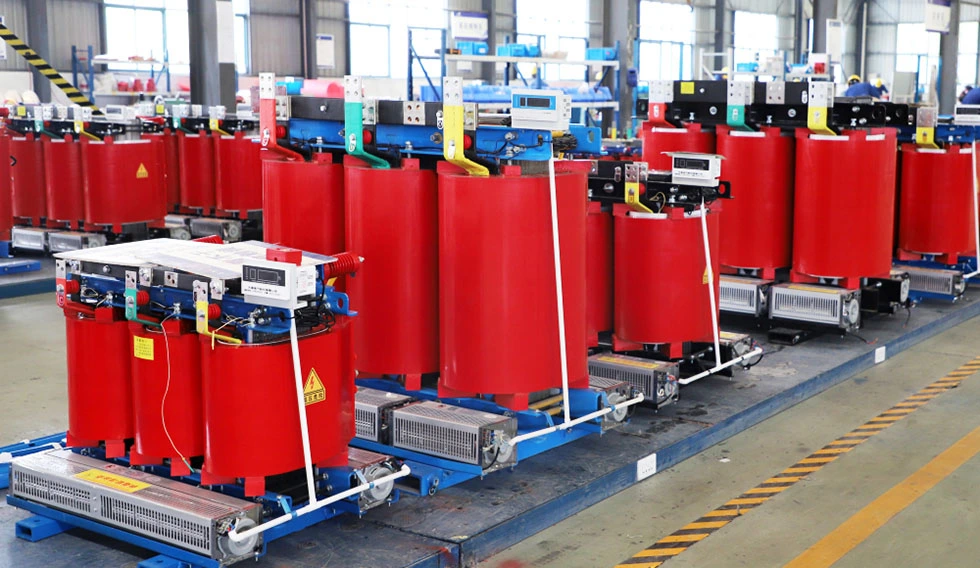

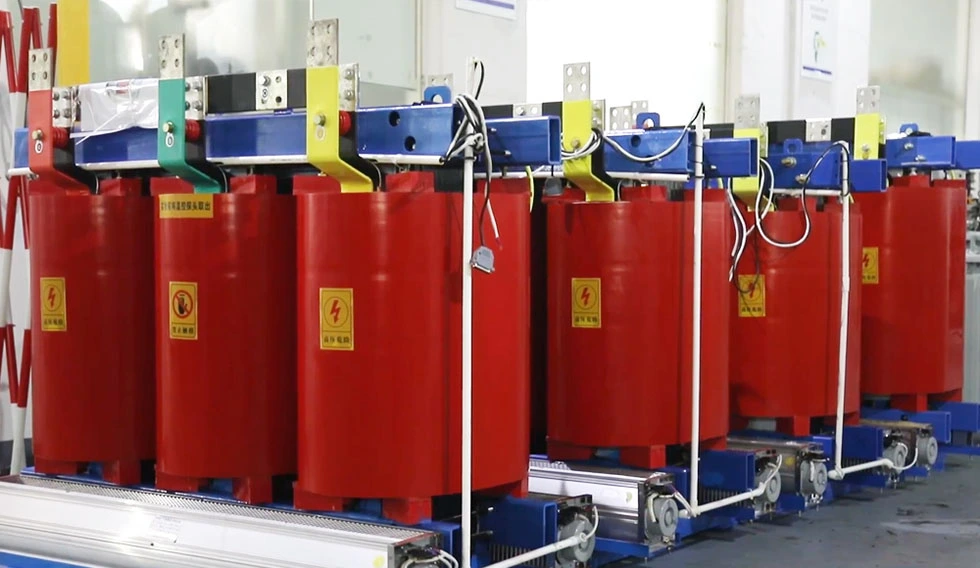

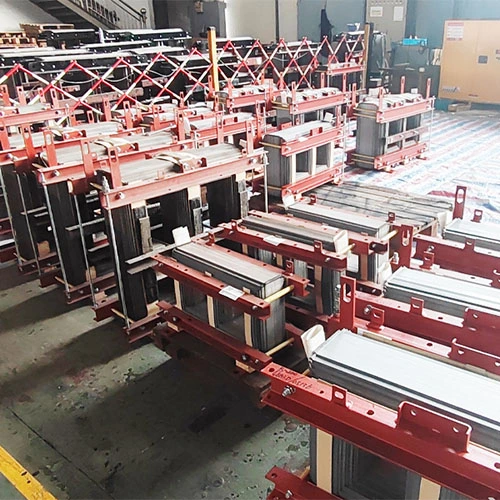

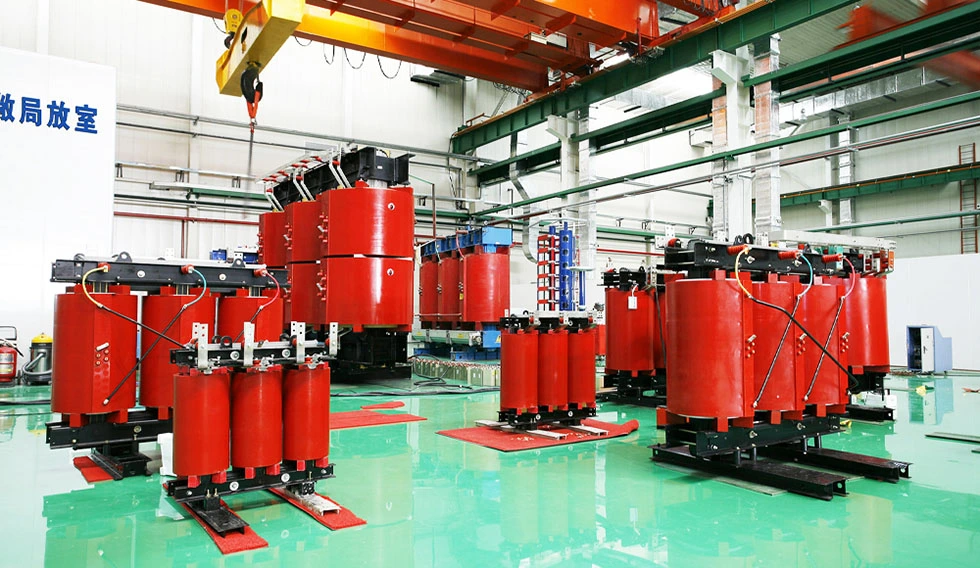

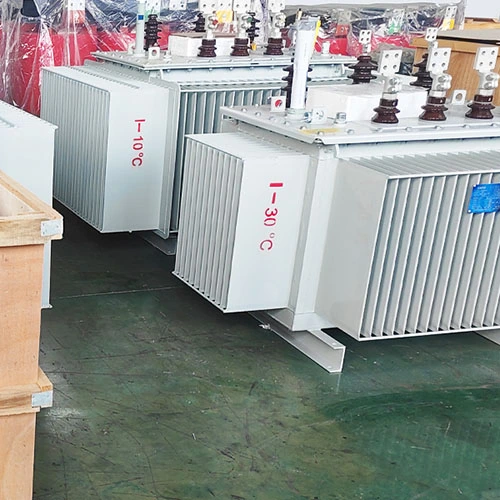

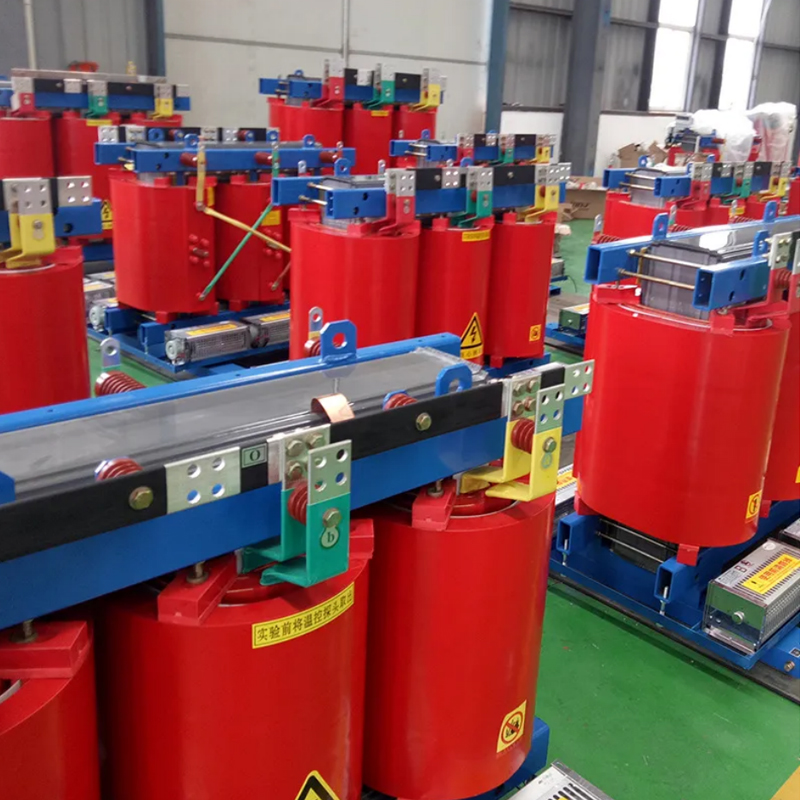

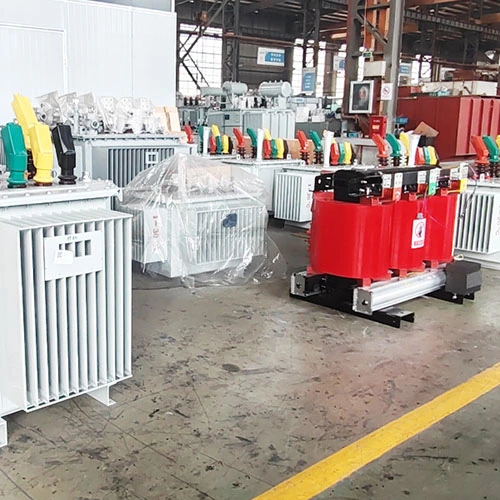

Műhelybemutató

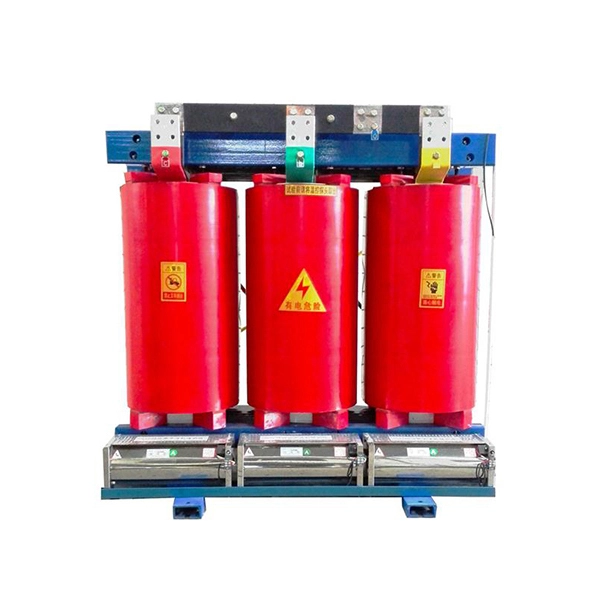

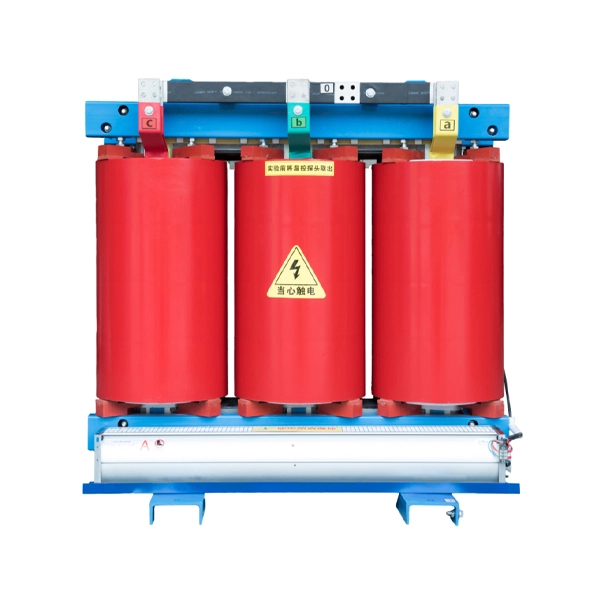

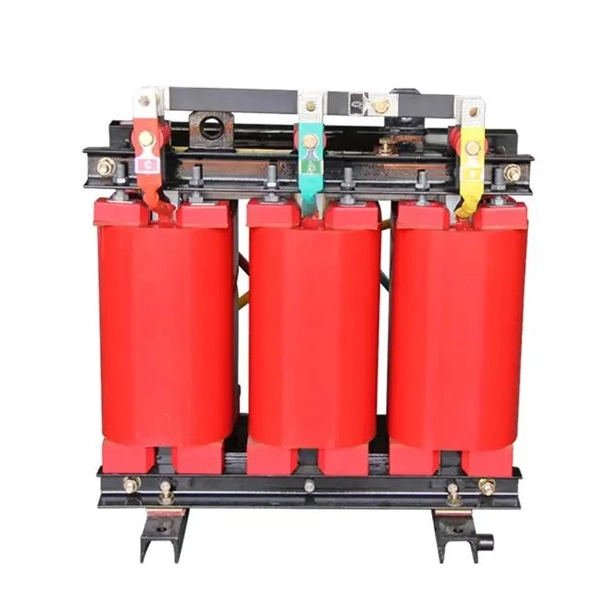

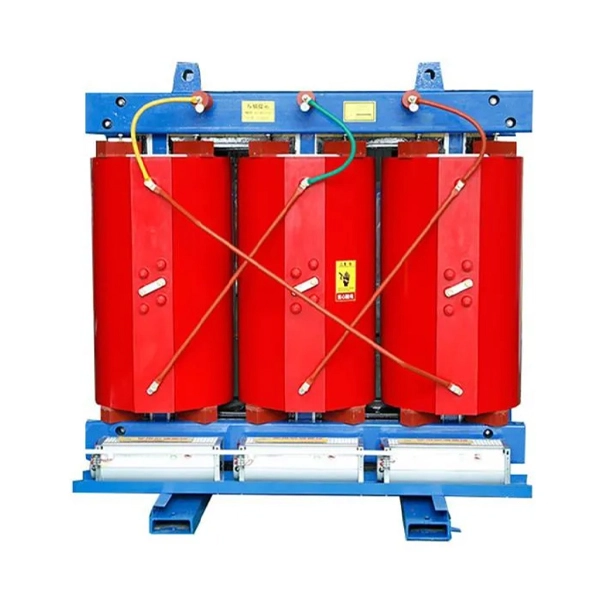

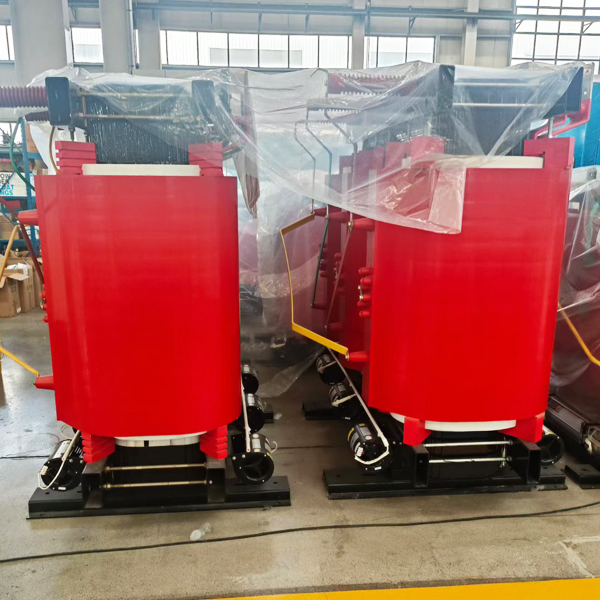

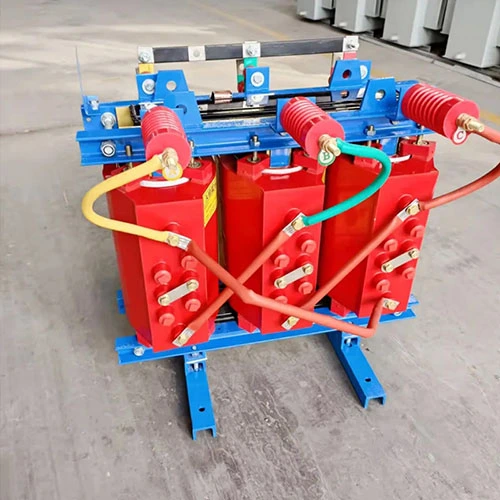

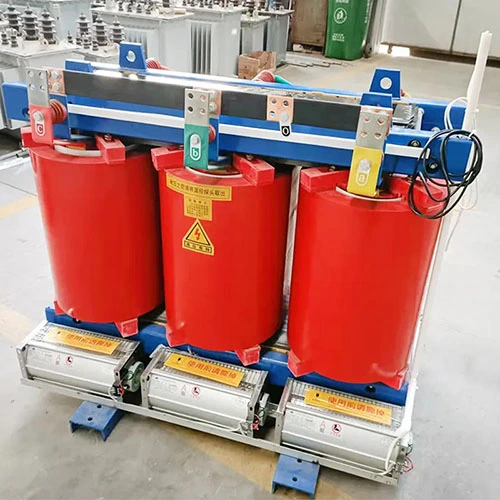

Termékbemutató
