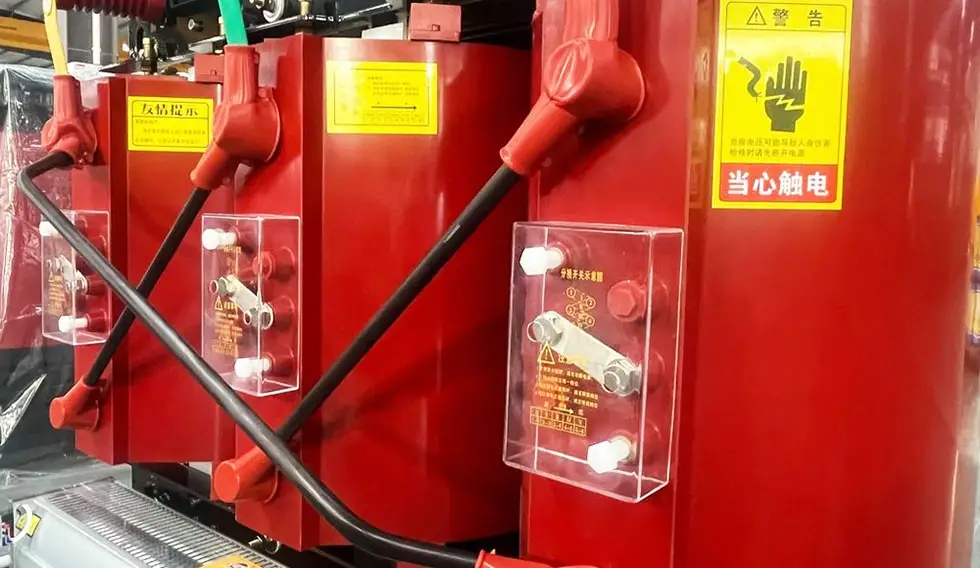

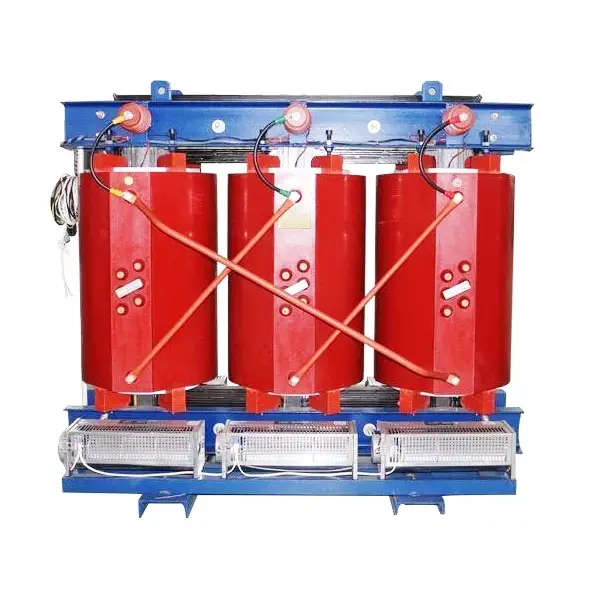

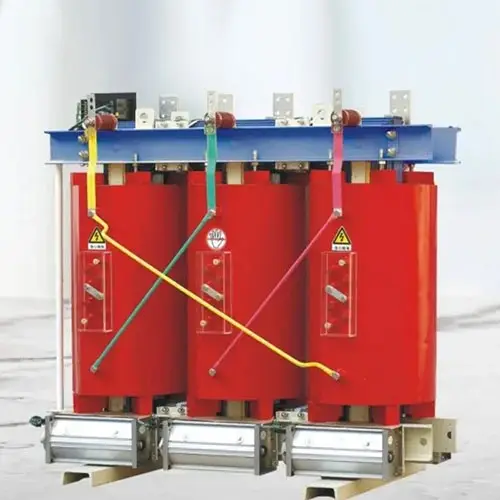

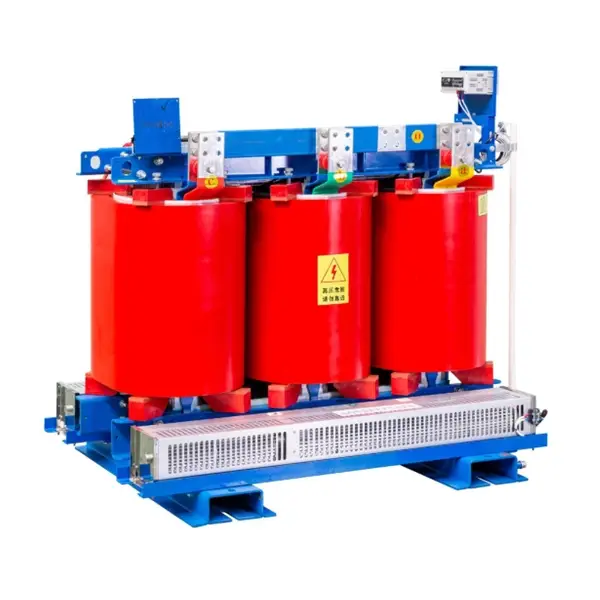

20KV száraz típusú elektromos elosztó transzformátor

20KV száraz típusú elektromos elosztó transzformátor

A Cotenele nagy gyártója és exportőre20KV száraz típusú elektromos elosztó transzformátorKínából. 20KV-os száraz típusú transzformátoraink a következő tulajdonságokkal rendelkeznekhosszabb tápsugár, kisebb feszültségesés, kisebb hálózati veszteségek és kevesebb színesfém fogyasztás. These 20kV dry-type transformers are increasingly used in high-rise buildings, commercial centres, petrochemical plants, mines, power plants, airports, and many other locations.

A20KV száraz típusú elektromos elosztó transzformátoramely a Cotenele cég által gyártott fontos berendezése a 20kV-os áramelosztó rendszernek. Feszültsége 10kV és 35kV között van. Kompenzálja a 10 kV-os áramelosztó vezetékek hiányosságait, és a kínai State Grid Corporation és különböző tartományok által javasolt kulcsfontosságú áramelosztó termék. A 20 kV-os száraz típusú transzformátor főként szilárd szigetelőanyagokat és léghűtő rendszert használ. Megvankiváló biztonsági teljesítmény, jó környezeti kompatibilitás, alacsony karbantartási igény, és egyre népszerűbb a modern áramelosztó rendszerekben. Az olajbemerített transzformátorokkal ellentétben a száraz típusú transzformátoroknál nincs olyan probléma, mint az olajszivárgás, a tűzveszély és a környezetszennyezés. 20KV-os száraz típusú transzformátoraink megfelelnek a vonatkozó nemzetközi szabványoknakIEC 60076-11 és IEEE C57.12.01.

Fő műszaki paraméterek

Üzemeltetési feltételek

Normál szervizfeltételek:

1. Magasság: ≤1000 m (normál típus)

2. Környezeti hőmérséklet:

3. Maximum: +40°C

4. Minimum: -25°C (kültéri száraz típusú); -5°C (száraz beltéri)

5. Maximális havi átlag: 30°C

6. Maximális éves átlag: 20°C

7. Relatív páratartalom: 93% alatt kell lennie; nincs páralecsapódás a tekercs felületén

8. Tápellátás: A háromfázisú feszültségnek megközelítőleg szimmetrikusnak kell lennie; a feszültség hullámalakja megközelítőleg szinuszos legyen

Különleges feltételek:

1000 m feletti magassághoz magasságmódosított (plató) száraz típusú transzformátor szállítható.

Mi az a 20 kV-os száraz típusú transzformátor?

A 20kV-os száraz transzformátoregy 20kV-os primer névleges feszültségű transzformátor, melynek magja és tekercsei nincsenek szigetelőolajba merítve. Ehelyett arra támaszkodiklégkonvekció a hűtéshez– innen ered a „száraz típusú” elnevezés. Egyszerűen fogalmazva, a mag és a tekercsek nincsenek olajjal töltve; szilárd szigetelésűek, jellemzően epoxigyantával.

Működési elve azon alapulelektromágneses indukció. Amikor a primer (nagyfeszültségű) tekercset váltakozó árammal táplálják, a vasmagban váltakozó mágneses fluxus keletkezik. Ez a fluxus kapcsolódik a szekunder (kisfeszültségű) tekercshez, és elektromotoros erőt (EMF) indukál benne. A primer és szekunder tekercs meneteinek megfelelő arányának megválasztásával a 20 kV-os bemeneti feszültség csökkenthető (vagy növelhető) a kívánt kimeneti feszültségre, például 0,4 kV, 10 kV vagy egyéb feszültségszintekre.

A belső szerkezet főként a következő részekből áll:

1. Mag:hidegen hengerelt, szemcseorientált elektromos acél rétegelt lemezekből, 45°-os ferde illesztésekkel a veszteségek csökkentése érdekében. A mag rögzítése lyuk nélküli szalagozással és merev húzólemezes mechanizmusokkal történik, felületét gyakran speciális gyantával vonják be a nedvesség- és rozsdavédelem érdekében.

2. Tekercsek:a kisfeszültségű (LV) tekercset teljes szélességű rézfóliával tekercseljük fel erre a célra szolgáló fóliatekercselő gépen, oszloponként két axiális hűtőcsatorna használatával. A nagyfeszültségű (HV) tekercs szakaszos réteges szerkezetet használ, egy axiális hűtőcsatornával. Mindkét tekercs méhsejt típusú hűtőcsatornákkal rendelkezik szabványos fém csőlemezekkel a jó hőelvezetés érdekében.

3. Szigetelő rendszer:egy szigetelő hengert helyeznek el a nagyfeszültségű és a kisfeszültségű tekercsek közé, hogy biztosítsák az elektromos távolságot. A teljes tekercsszerelvény azepoxigyantával vákuumöntve, sűrű, hézagmentes szilárd szerkezetet képez, amely nagy mechanikai szilárdságot, kiváló elektromos szigetelést és kiváló nedvességállóságot kínál.

4. Hőmérséklet-szabályozó rendszer:beágyazott hőmérséklet-érzékelők (általában az LV tekercsek felső részébe helyezve) folyamatosan figyelik a tekercs hőmérsékletét. A rendszer minden fázis hőmérsékletének automatikus szekvenciális (ciklikus) kijelzését biztosítja, riasztási és kioldóérintkezőkkel a túlmelegedés elleni védelem érdekében.

Termékjellemzők

A 20 kV-os száraz típusú transzformátor a következő figyelemre méltó tulajdonságokkal rendelkezik:

1. "Three Lows & Three Highs":alacsony veszteségek, alacsony zajszint, alacsony részleges kisülés; nagy mechanikai szilárdság, nagy elektromos szilárdság és nagy hőállóság.

2. Biztonságos és környezetbarát:tűzálló, robbanásbiztos, nem szennyező; közvetlenül a rakományközpontba telepíthető.

3. Erős rövidzárlatálló képesség:az epoxi öntött test sűrű szerkezettel rendelkezik, amely károsodás nélkül ellenáll a rövidzárlati elektrodinamikai erőknek.

4. Alacsony részleges kisülési szint:10 pC alatt szabályozható (néhány prémium termék eléri az 5 pC alatti értéket).

5. Kiváló nedvességállóság:normálisan működik 100%-os páratartalom mellett; leállítás után nincs szükség előszárításra, mielőtt újra bekapcsolná.

6. Nagy túlterhelési kapacitás:folyamatosan 120%-os terheléssel üzemelhet kényszerléghűtés nélkül; léghűtéssel (AF) 150%-os névleges terhelést képes elviselni.

7. Karbantartásmentes:alacsony veszteségek és gazdaságos működés; lényegében karbantartásmentes.

8. Kompakt és könnyű:kis helyigény és alacsony telepítési költségek.

Termék besorolása 20 kV-os száraz típusú transzformátorhoz

A termék előnyei

1. Fokozott ellátási teljesítmény:a megnövelt átviteli távolság, a minimális feszültségcsökkenés és az alacsonyabb vezetékveszteség kiváló áramminőséget eredményez.

2. Jelentős energiahatékonyság:kivételesen alacsony üresjárati és terhelési veszteséggel, teljes mértékben megfelel a legújabb szigorú követelményeknekGB20052-2024energiahatékonysági szabvány.

3. Rugalmas telepítés:decentralizálható a rakodóközpontokban anélkül, hogy olajtároló gödrökre vagy tűzfalakra lenne szükség, csökkentve a tőkebefektetést.

4. Alacsony működési költségek:a karbantartást nem igénylő kialakítás alacsony általános üzemeltetési költségekhez vezet.

5. Nagy megbízhatóság:nagy mechanikai szilárdság, jó szeizmikus teljesítmény és kiváló villámimpulzus-álló képesség.

6. Erős alkalmazkodóképesség:nedvességre és porra érzéketlen, magas tűzvédelmi követelményeket támasztó zord környezetekhez, ingadozó terhelésekhez vagy szennyezett/nedves körülményekhez alkalmas.

Alkalmazási forgatókönyvek

A 20 kV-os száraz típusú transzformátorokat széles körben használják:

1. Városi infrastruktúra:városi hálózat korszerűsítése, sokemeletes épületek, üzleti központok, kereskedelmi komplexumok

2. Nyilvános létesítmények:színházak, kórházak, szállodák, iskolák

3. Közlekedés:alagutak, metrók, vasútállomások, kikötők, repülőterek

4. Áramtermelés és -elosztás:erőművek, földalatti alállomások, csomagolt alállomások, erőművek

5. Ipari ágazatok:petrolkémiai, bányászati, gyári műhelyek, CNC gépek

6. Megújuló energia és adatközpontok:szélenergia, fotovoltaikus projektek, számítási felhő központok

7. Különleges helyszínek:laboratóriumok, városi alállomások sűrűn lakott területeken, és minden olyan helyszín, ahol tűz-/robbanás-/nedvességvédelmet igényelnek

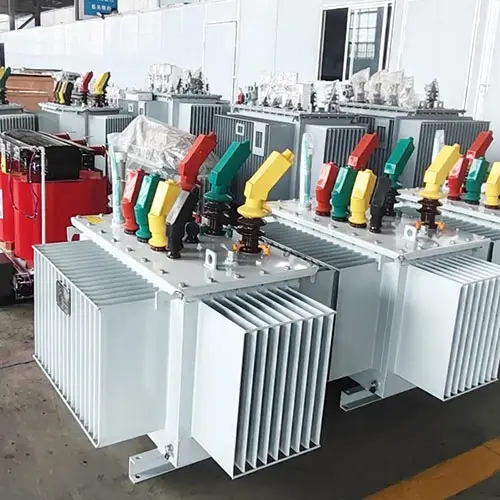

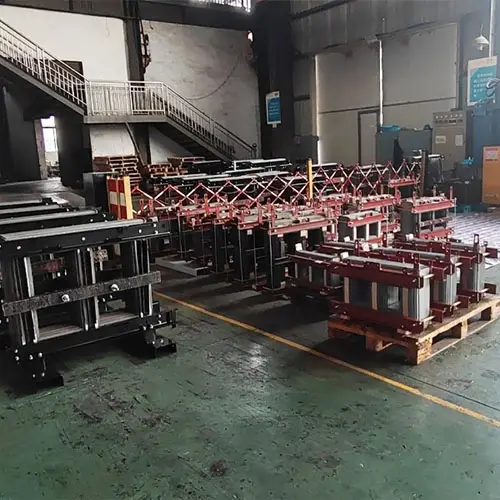

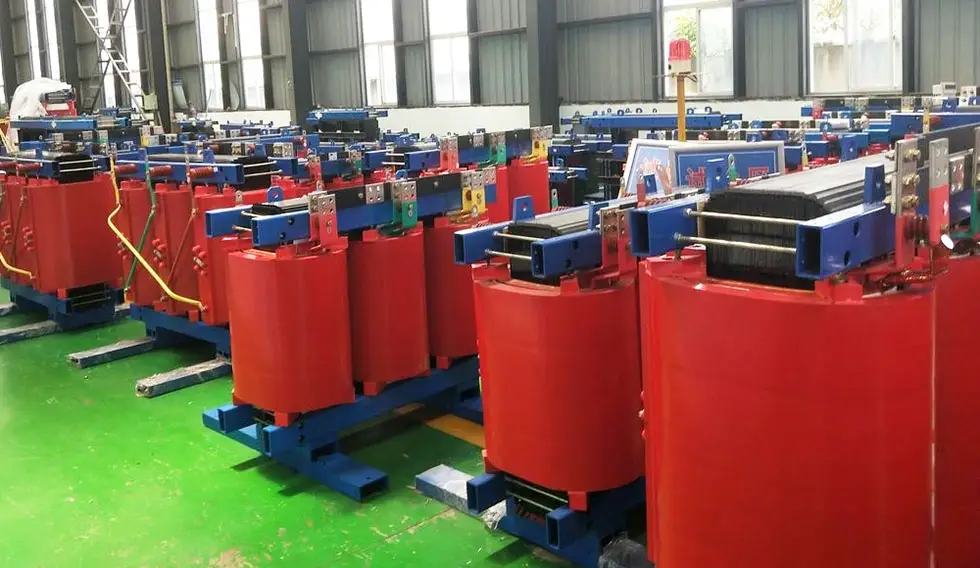

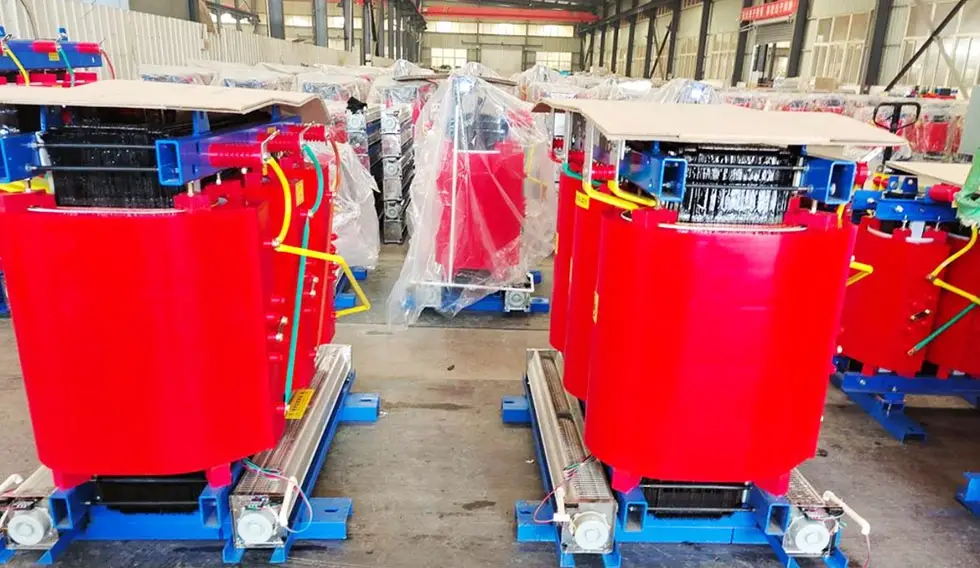

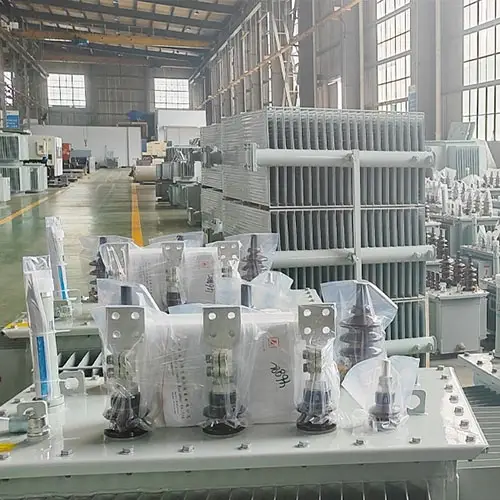

Műhelybemutató

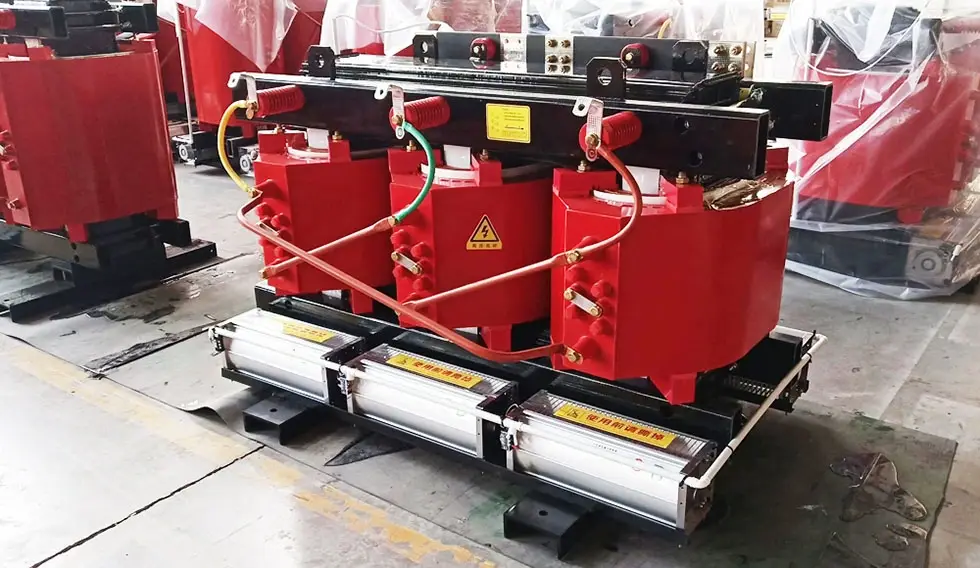

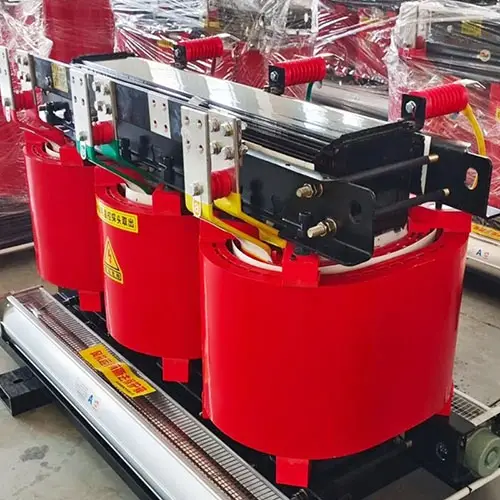

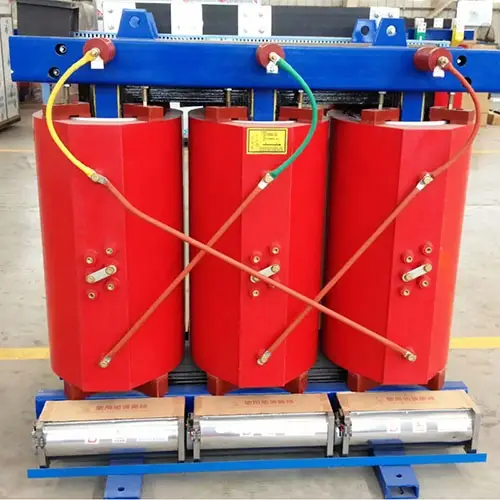

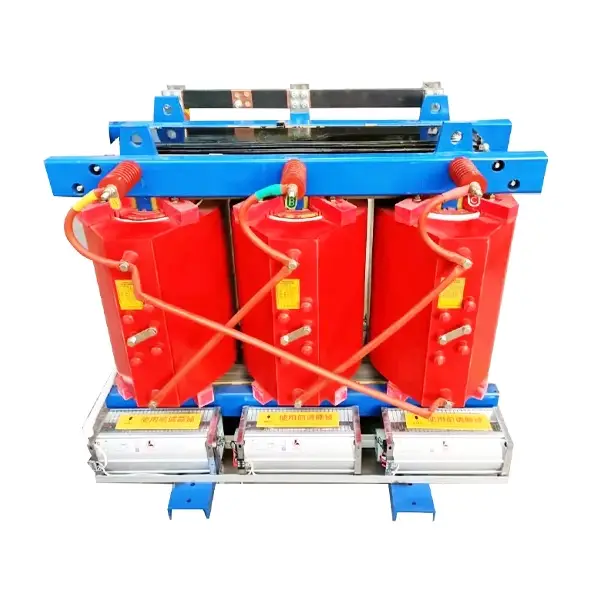

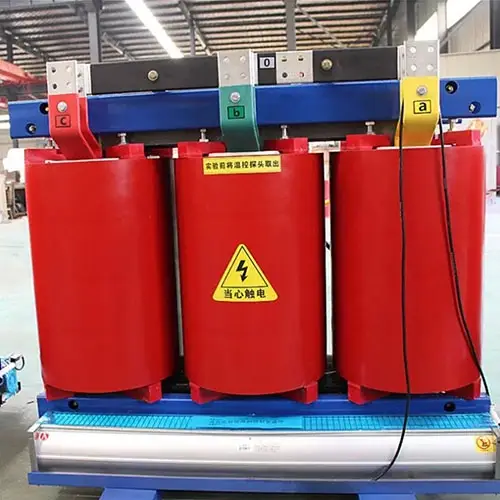

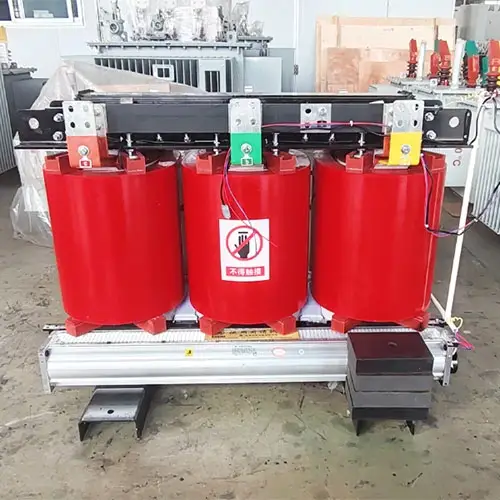

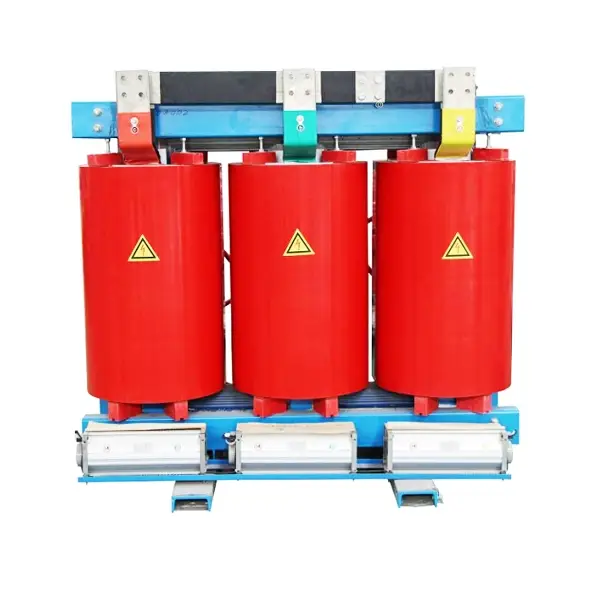

Termékek bemutatója
