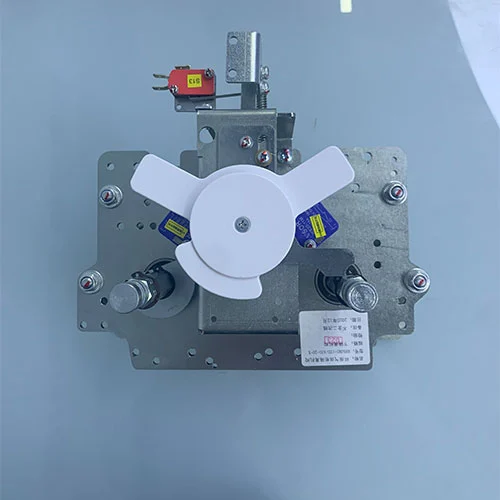

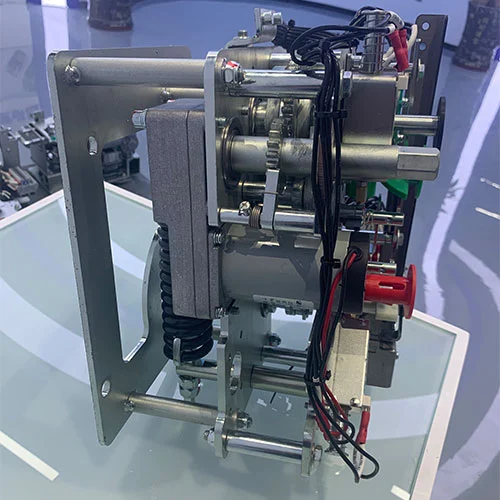

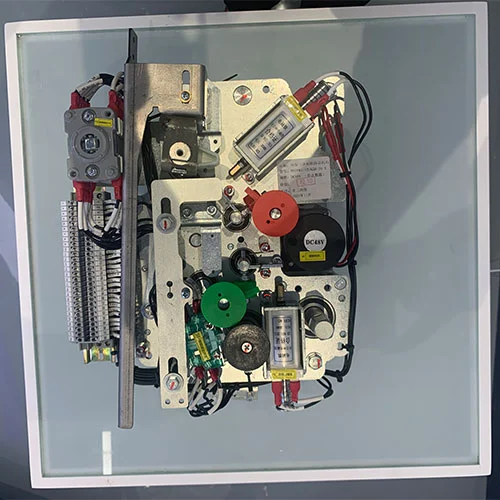

22KV közepes feszültségű megszakító leválasztó mechanizmus

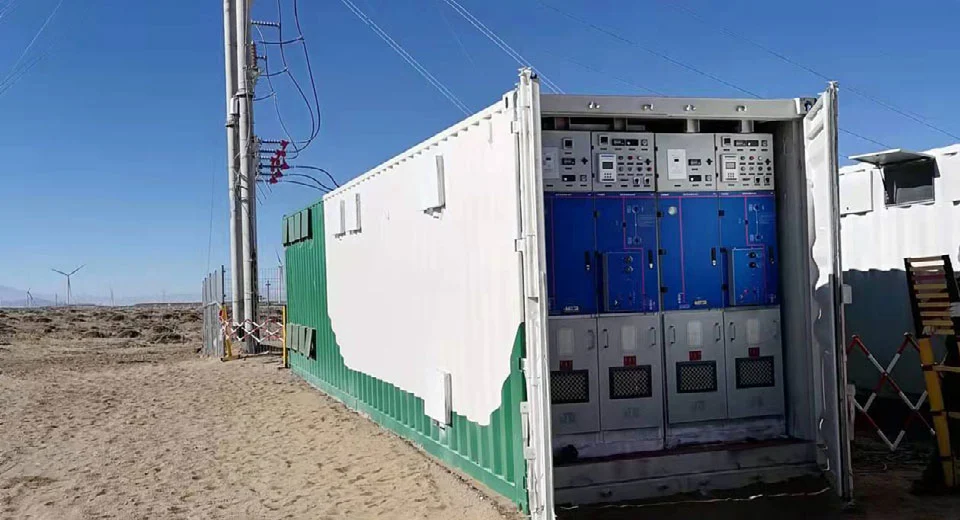

A Ring Main Unit (RMU) a modern középfeszültségű áramelosztó hálózatok kritikus eleme, amely biztosítja a zavartalan és biztonságos áramellátást. Az RMU középpontjában az a működési mechanizmus áll, amely vezérli a kapcsolóberendezéseket, különösen a bejövő adagoló esetében – ez a fő pont, ahol az elektromosság belép az egységbe.

A Cotenele 22KV-os középfeszültségű megszakító-leválasztó mechanizmusát nagy pontosságra, tartósságra és biztonságra tervezték. Támogatja mind a kézi, mind az elektromos üzemmódokat, fejlett reteszekkel rendelkezik a nem biztonságos működés megelőzése érdekében, és zökkenőmentesen integrálható a gázszigetelt kapcsolóberendezésekkel (GIS), a környezetbarát kapcsolóberendezésekkel és a légszigetelt kapcsolóberendezésekkel, amelyeket ipari, vasúti, önkormányzati és megújuló energiaprojektekben használnak.

Modell

Mi az a megszakító mechanizmus?

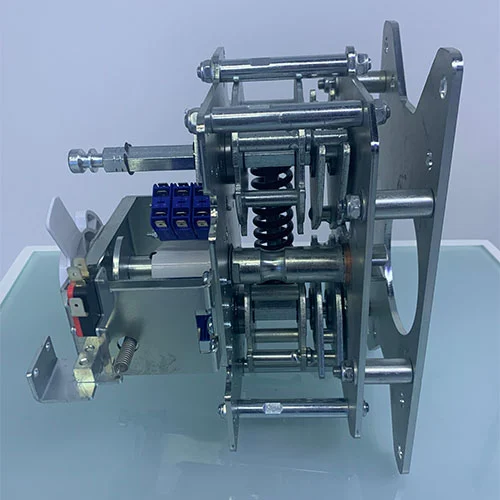

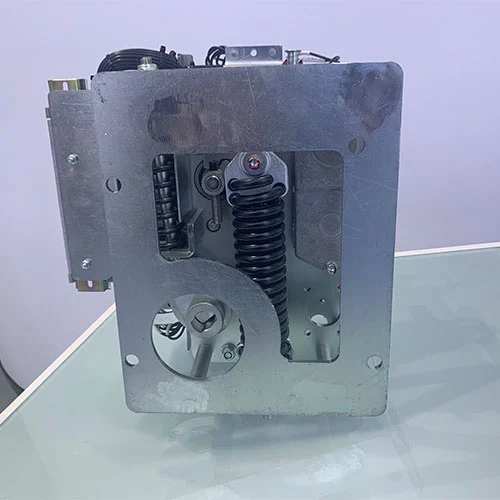

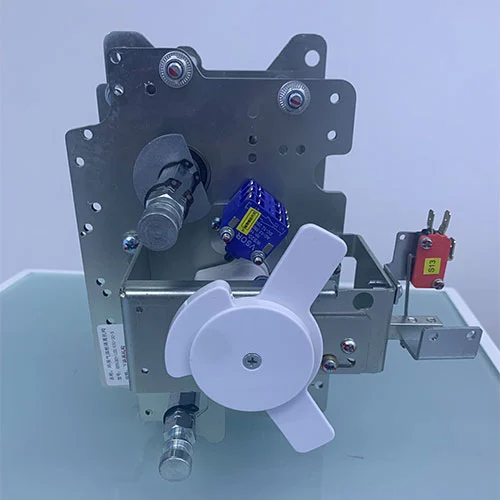

A 22KV-os középfeszültségű megszakító leválasztó mechanizmusa az RMU kapcsolási kapacitásának szíve. Ez egy előre tárolt energiaeszköz, amelyet arra terveztek, hogy teljesítse az elektromos áram létrehozásának és megszakításának nehéz feladatát normál terhelési és hibaállapotok esetén is. A leírt mechanizmus egy különálló kettős rugós rendszert használ működéséhez:

Zárási mechanizmus:A zárási műveletet feszítőrugó hajtja. A töltési folyamat során ez a rugó megnyúlik. A parancs vétele után a rugó elenged a középpontján túl, és gyorsan összehúzódik, hogy a mozgó érintkezési pontot szorosan érintkezzen. Ez a "szuper középső" művelet gyors és stabil zárási sebességet biztosít, amelyet nem befolyásol a kezelő működési sebessége.

Nyitási mechanizmus:Ezzel szemben a nyitó (vagy kioldó) műveletet egy nyomórugó hajtja. Amikor a megszakító zárva van, egyszerre összenyomja és elengedi a rugót, tárolva az áramkör későbbi lekapcsolásához szükséges energiát. a kioldójel elküldésekor a rugó felszabadul, aminek következtében az érintkezők nagy sebességgel szétválnak, ezáltal biztonságosan kioltva az ívet.

Ez a kialakítás eleve támogatja a visszazárási funkciókat – amelyek az átmeneti hibakezelés kulcsfontosságú jellemzői –, és figyelemre méltó mechanikai élettartammal büszkélkedhet, amely gyakran meghaladja a 10 000 műveletet, ami aláhúzza a megbízhatóságát.

Mi az izolációs mechanizmus?

Míg a megszakító megszakítja az áramot, a leválasztó mechanizmus (vagy szakaszoló) látható és ellenőrizhető rést biztosít az áramkörben a biztonság érdekében a karbantartás során. Az RMU kapcsolóberendezésben a leválasztó mechanizmus a megszakító mechanizmussal együtt működik. Ez a két működési mechanizmus mechanikusan reteszelve van, hogy megakadályozzák a nem biztonságos műveletsorokat. Általában a reteszelő rendszer biztosítja, hogy a leválasztót ne lehessen kinyitni terhelés alatt, vagy hogy a megszakítót ne lehessen lezárni, hacsak a leválasztó nincs a megfelelő helyzetben. Ez a szerelvény kombinálva garantálja az üzembiztonságot, fizikailag elválasztva az áramkört a forrástól, hogy megvédje a folyásirányban dolgozó személyzetet.

Milyen jellemzői vannak termékeinknek?

Ennek a működési mechanizmusnak a figyelemre méltó jellemzője az osztott gombos kialakítás. Számos ipari környezetben a por és a véletlen működés az elsődleges probléma. Ennek enyhítésére a vezérlőfelületet szétválasztjuk:

A tényleges mechanikus nyomógombok magán a mechanizmus házán találhatók.

A tágulási működtető gomb az RMU burkolatának külső paneljére van felszerelve, és por- és helytelen működésbiztos burkolattal van felszerelve. Ebben a helyzetben a kezelők kívülről is kommunikálhatnak a készülékkel anélkül, hogy az érzékeny belső alkatrészeket szennyező anyagoknak tennék ki, míg a védőburkolat megakadályozza a véletlen érintkezést és elindítja a készülék működését.

Használati útmutató

A 22KV-os középfeszültségű megszakító leválasztó mechanizmus támogatja a kézi és elektromos működést, így rugalmasak a telepítéshez, teszteléshez és normál szervizeléshez.

A. Töltés (energiatárolás)

Kézi töltés:Illessze be a speciális kezelőkart a töltőaljzatba, amely a mechanizmus jobb alsó részén található. Amikor a kezelő elforgatja a fogantyút az óramutató járásával megegyező irányba, amíg egy kattanást nem hall. Ez azt jelzi, hogy a zárórugó teljesen fel van töltve, és a mechanikus visszajelző visszaigazolja a tárolt energiaállapotot.

Elektromos töltés:Amikor a berendezést segédfeszültséggel látják el, a belső motor automatikusan működésbe lép. Ez hajtja a mechanizmust a rugó feltöltéséhez. A töltés befejezése után egy mikrokapcsoló megszakítja a motor táplálását, és készen tartja az energiát a zárási parancshoz. Fontos, hogy ellenőrizze a másodlagos vezetékek helyességét, mielőtt az elektromos működésre hagyatkozna.

B. Bezárási művelet

Kézi zárás:A kezelő megnyomja a zöld gombot, ez a művelet azonnal felszabadítja a feltöltött zárórugót, és a megszakítót a fő áramkör zárásához hajtja.

Elektromos zárás:amikor a záró mágnestekercs mágnesszelep. A mágnesszelep dugattyú elmozdul, mechanikusan kioldja a rugós reteszt. amikor a tárolt energia felszabadul, zárja le a megszakítót. Zárás után a mechanizmus automatikusan újra összenyomja a nyitórugót (energiát tárolva a következő kioldáshoz), és aktiválja a reteszeket, hogy megakadályozza a második zárási parancsot, miközben a megszakító már zárva van.

C. Nyitási művelet

Kézi nyitás:Nyomja meg a piros gombot. Ez felszabadítja a korábban összenyomott nyitórugót, aminek következtében a megszakító kiold és megszakítja az áram áramlását.

Elektromos nyitás:Kapcsolja be a söntkioldó (nyitó) tekercset. A mágneses erő kioldja a nyitórugó reteszét, lehetővé téve a rugó kitágulását, és azonnal széthúzza az érintkezőket.

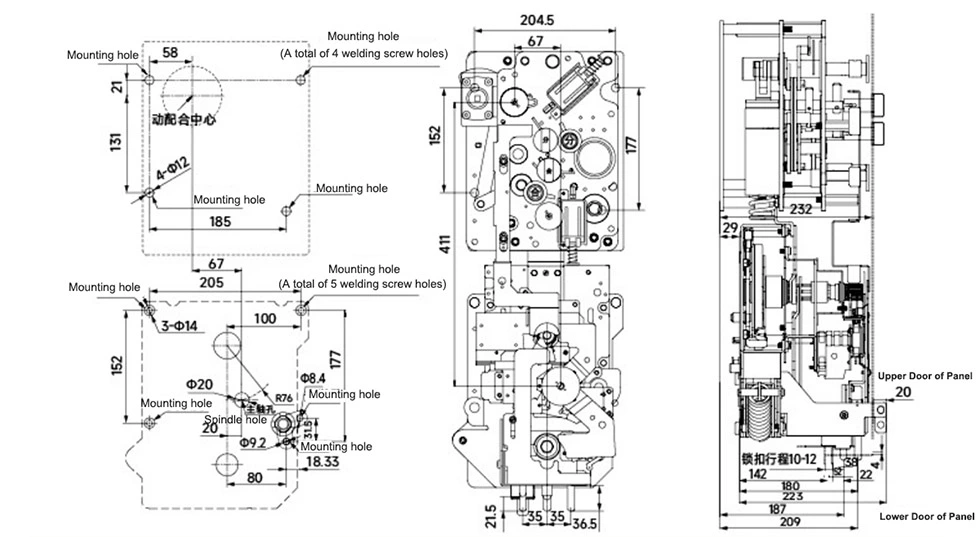

Megjelenés és méretek

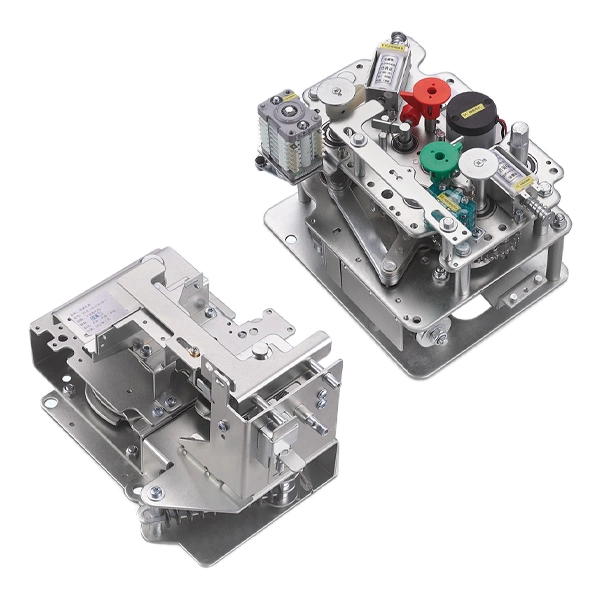

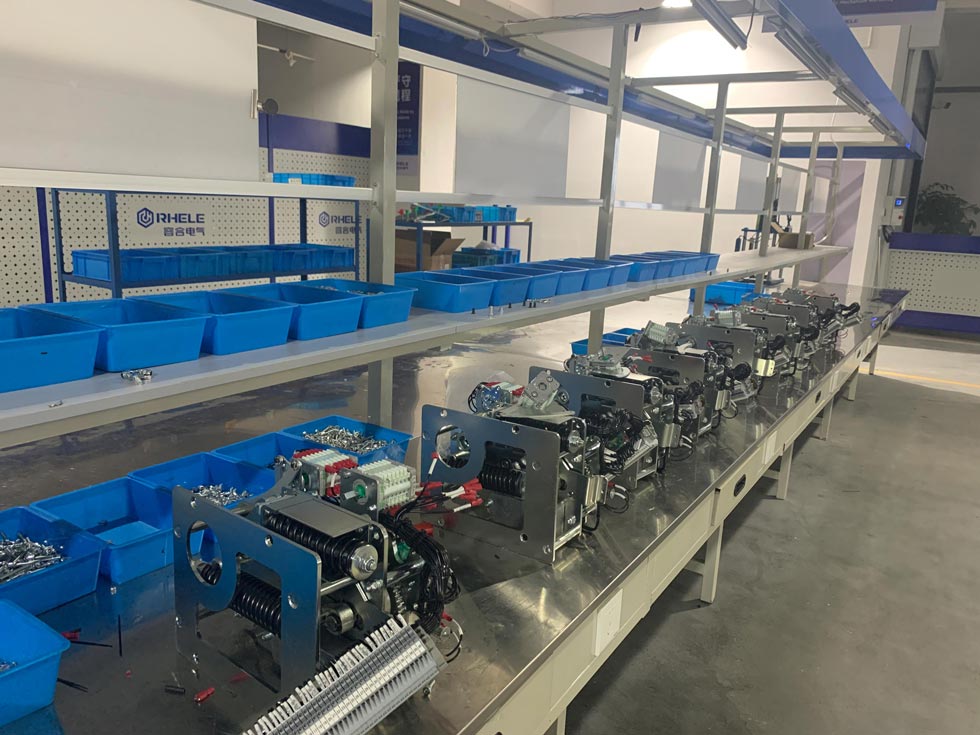

Termékek bemutatója
