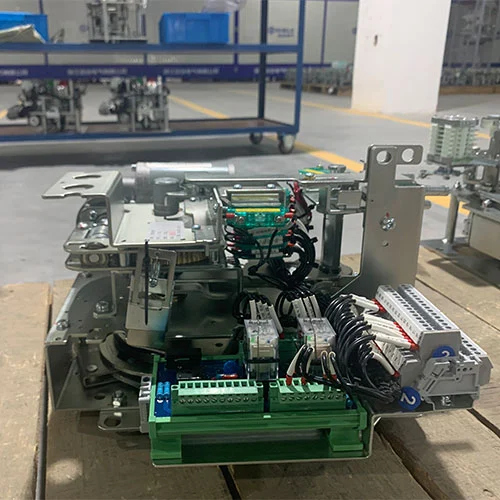

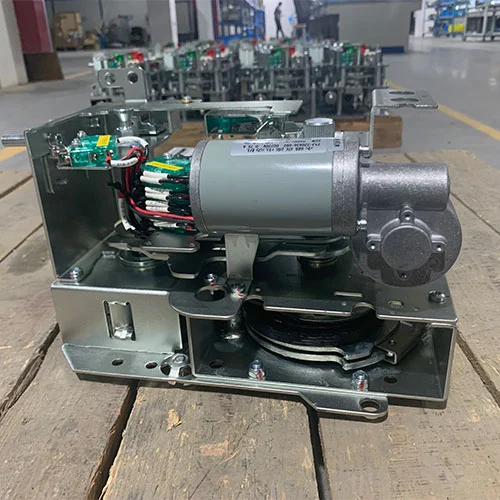

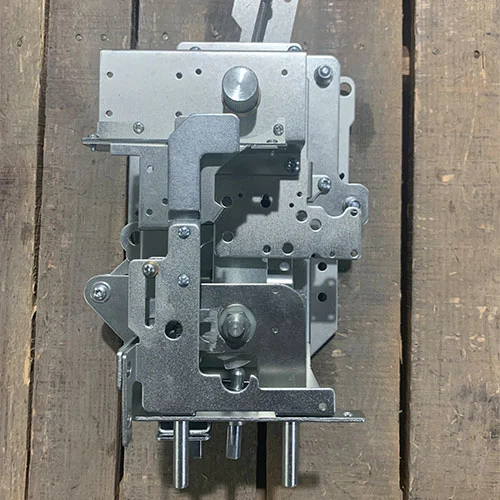

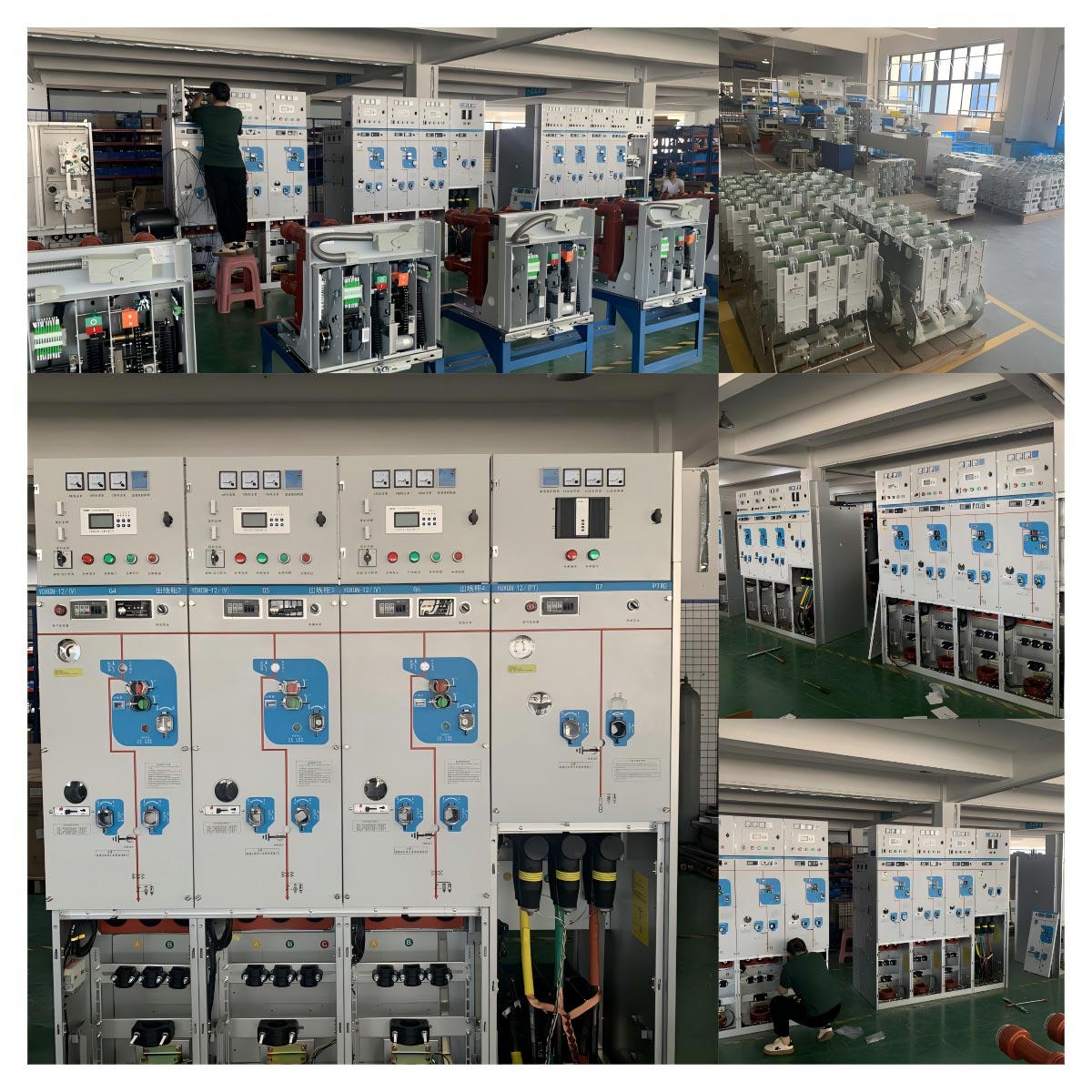

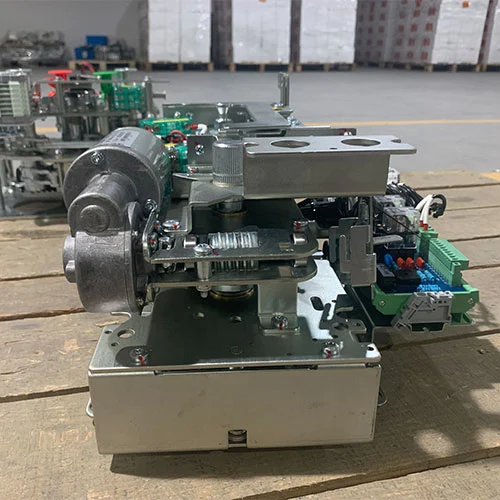

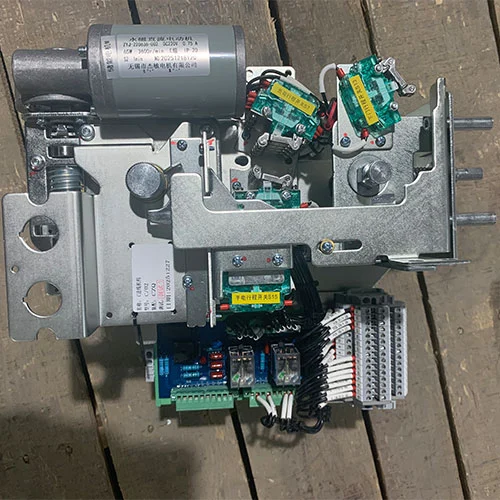

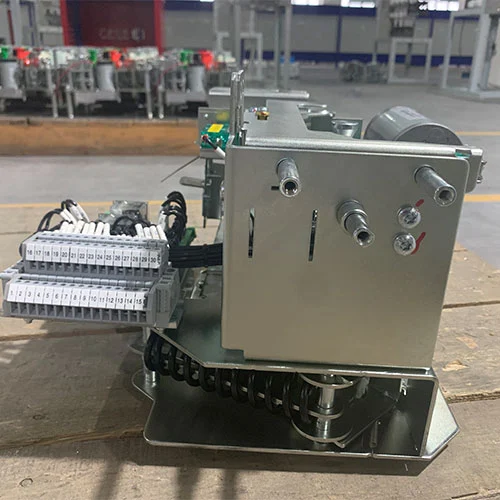

33KV középfeszültségű megszakító működési mechanizmusa

A KDCM-40.5/630-20-X 33 kV-os középfeszültségű áramkör-megszakító működési mechanizmusa egy nagy megbízhatóságú működtető, amelyet 12 kV–40,5 kV-os kapcsolóberendezés-rendszerekhez terveztek, beleértve a gyűrűs főegységeket (RMU), a gázszigetelt kapcsolóberendezéseket (GIS) és a levegőszigetelésű kapcsolóberendezéseket (GIS).

A Cotenele International Trade (Wenzhou) Co., Ltd. által tervezett és gyártott mechanizmus egy kettős rugós tárolt energiarendszert (záró feszítőrugó + nyitó nyomórugó) integrál, gyors, stabil és megismételhető kapcsolási teljesítményt biztosít olyan igényes áramelosztási környezetben, mint például alállomások, megújuló energia projektek és ipari hálózatok.

1.Mechanikai élettartama meghaladja a 10 000 műveletet

2. Stabil működés, független a kezelői sebességtől

3. Vákuumos és SF₆ megszakítókhoz tervezték

4. Szélenergia, fotovoltaikus, vasúti és bányászati ​​projektekben bizonyított

Termékmodell

Miért olyan döntő ez a mechanizmus a valós projektekben?

A középfeszültségű áramelosztó rendszerekben a működési mechanizmus közvetlenül meghatározza a megszakító megbízhatóságát.

Projektjeink között szerepel:

110 kV-os alállomások

Tengeri szélenergia-irányító központok

Nagyméretű fotovoltaikus erőművek (GW-szint)

Korábbi projekttapasztalataink szerint a megszakítók meghibásodásának több mint 70%-a mechanikai instabilitáshoz vagy működési késésekhez kapcsolódik.

Ezért a 33 kV-os középfeszültségű megszakító működési mechanizmusunk a következő jellemzőkre összpontosít:

Következetes nagy sebességű válaszadás

Mechanikai tartósság gyakori kapcsolási műveletek mellett

Hibabiztos reteszelő mechanizmusok a helytelen működés megelőzésére

Kezelési útmutató:

A biztonság és a berendezések hosszú élettartama szempontjából nagyon fontos a mechanizmus megfelelő működése. A következő utasítások a kézi működtetés szabványos eljárásait ismertetik.

A. Energiatárolás (töltés)

Kézi működtetés:Illessze be a kezelőkart a töltőtengelybe, amely a mechanizmus jobb alsó részén található. Forgassa el a fogantyút az óramutató járásával megegyező irányba, és forgassa el a fogantyút, ha kattanó hangot hall, majd álljon meg. ez azt jelenti, hogy az energiatároló eszköz le van zárva. Győződjön meg arról, hogy a „töltés/kisütés” jelző „töltés” ​​állapotot mutat.

Elektromos működés:Győződjön meg arról, hogy a másodlagos vezérlőáramkör megfelelő, és először be van kapcsolva. Amikor a megszakító működtetője áramellátást kap, a motor automatikusan működik. A töltés befejezése után automatikusan leáll.

B. Bezárási művelet

Kézikönyv:Nyomja meg határozottan a zöld nyomógombot. A zárórugó felszabadítja az energiáját, és a megszakítót zárt helyzetbe hajtja. Figyelje meg a mechanikus jelzőt a mechanizmuson a "Zárt" állapot megerősítéséhez.

Elektromos:A működtető aktuátor elektromos jeleket ad a zárt elektromágneses tekercsnek. Az elektromágneses dugattyú megüti a zárcsatot, visszaállítja a megszakító működtető szerkezetét, és a folyamat pontosan ugyanaz, mint a kézi működtetés.

C. Nyitási művelet

Kézikönyv:Nyomja meg erőteljesen a piros gombot. A rugó kinyitása felszabadítja a tárolt energiát, aminek következtében a megszakító nyitott helyzetbe ugrik.

Elektromos:Küldjön jelet a nyitó (söntkioldó) mágnestekercsnek. A megszakító azonnal kinyílik.

Megfelelőségi megjegyzés

Minden műveletet a reteszelési szekvenciák szerint kell végrehajtani, ha leválasztó van jelen. A 33KV-os középfeszültségű megszakító működési mechanizmusát úgy tervezték, hogy megakadályozza azokat a műveleteket, amelyek veszélyes kapcsolási konfigurációkhoz vezethetnek. Ezt a berendezést a nemzetközi szabványoknak megfelelően tervezték, beleértve a GB1984 és GB/T1985 szabványokat, biztosítva a teljesítményt és a biztonságot a nagyfeszültségű váltakozó áramú hálózatokban.

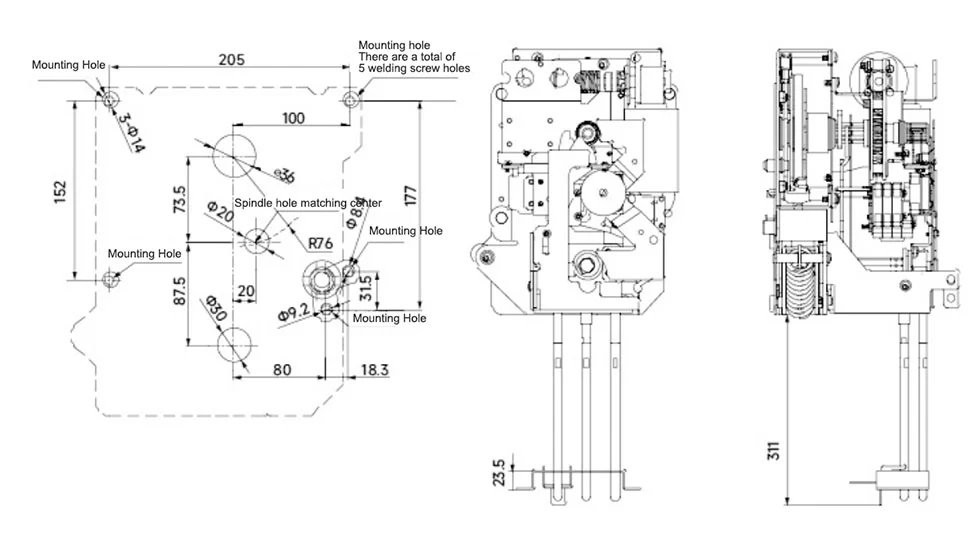

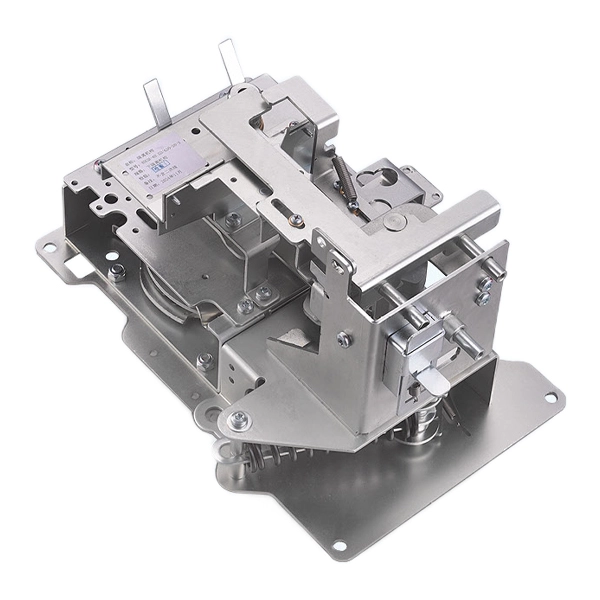

Megjelenés és méretek

Megfelelés és szabványok

Ezt a működési mechanizmust az alábbiak szerint tervezték és tesztelték:

GB1984 – AC nagyfeszültségű megszakítók

GB/T1985 – Nagyfeszültségű váltakozó áramú szakaszolók

Vállalati tanúsítványokkal kombinálva:

ISO9001 (Minőség)

ISO14001 (környezetvédelem)

ISO45001 (Munkahelyi egészség és biztonság)

Alkalmazások

Széles körben használják:

Erőmű-alállomások (10kV-110kV rendszerek)

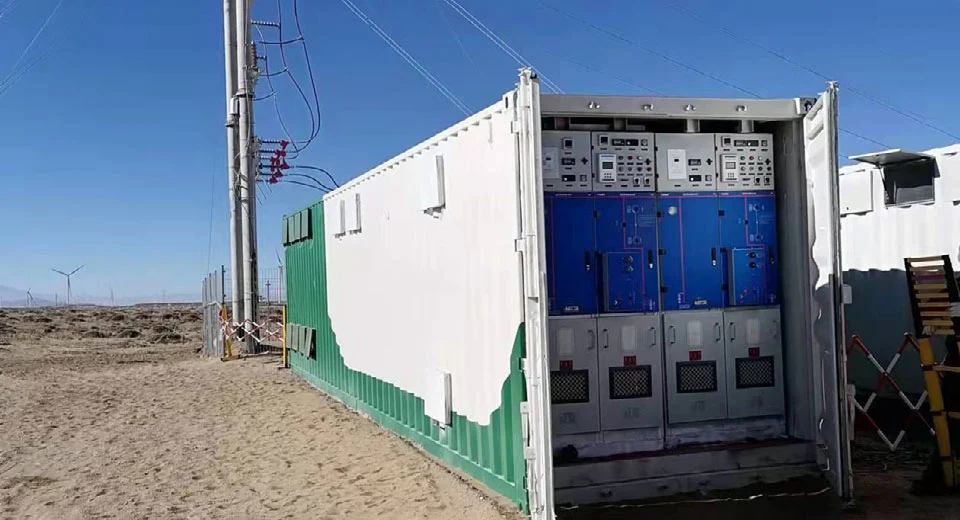

Megújuló energia (szél/naperőműpark)

Vasúti és metró áramellátás

Petrolkémiai üzemek

Bányászat és nehézipar
