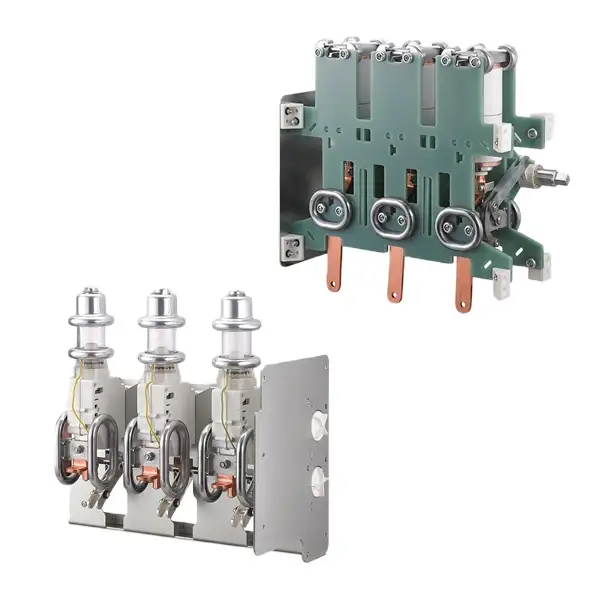

33KV vákuum megszakító leválasztó kapcsolóval
Professzionális kínai gyártóként a Cotenele International Trade (Wenzhou) Co., Ltd. speciális megoldásokat kínál a közép- és nagyfeszültségű kapcsolóberendezésekhez. A kiemelt terméket – a KDV-40.5/630-20 sorozatú 33 kV-os vákuum-megszakítót leválasztó kapcsolóval – széles körben használják környezetbarát középfeszültségű kapcsolóberendezésekben, gyűrűs főegységekben és áramelosztó rendszerekben. Ez az integrált egység a vákuum-megszakítót egy leválasztó kapcsolóval kombinálja, és számos előnnyel jár, mint például a könnyű telepítés és a hosszú élettartam.
A „zöld” vagy „SF₆-mentes” kapcsolóberendezésekként ismert környezetbarát kapcsolóberendezések, amelyek megfelelnek a rugalmas és fenntartható elektromos infrastruktúra iránti igénynek az üzemeltetési kiválóság és a környezeti felelősségvállalás ötvözésével. A KDV-40.5/630-20 sorozatú 33 kV-os vákuum-megszakító szigetelőkapcsolóval vákuum-megszakítót és szakaszolót integrál, és a következőket kínálja:
1. Könnyű telepítés és minimális karbantartás
2. Hosszú élettartam és nagy megbízhatóság
3. Kompakt és költséghatékony kialakítás
4.Környezetbarát SF₆-mentes megoldás
Ez a termék megfelel a nagyfeszültségű berendezésekre vonatkozó kínai nemzeti szabványoknak, és robusztus rövidzárlati és mechanikai tartós teljesítményt nyújt.
Főbb előnyök
VCB rövid idejű ellenállás: 20kA/4s vagy 25kA/3s
VCB mechanikai tartósság: 10 000 művelet
Szakaszoló és földelő kapcsoló mechanikai tartóssága: 3000 művelet
A földelőkapcsoló rövid idejű ellenállása: 20kA/4s.
Termékmodell
| KD | V | 40.5 | 630 | 20 |
| Vállalat kód |
Vákuumos megszakító mechanizmussal | Névleges feszültség |
Névleges jelenlegi |
Névleges Rövid idejű ellenállási áram |
Mi az a vákuum-megszakító?
A vákuum-megszakító a középfeszültségű kapcsolóberendezések kulcsfontosságú eleme, amelyet arra terveztek, hogy biztonságosan megszakítsa az elektromos áramot az ív kioltásával nagy vákuumban.
Hogyan működik:Hiba, például rövidzárlat esetén a zárt vákuummegszakító belsejében lévő érintkezők szétválnak. A vákuumkörnyezetben hiányoznak az ív fenntartásához szükséges gázmolekulák, így az szinte azonnal kialszik.
Előnyök:
Nagy megbízhatóság és hosszú élettartam
Minimális karbantartási igény
Kiváló megszakítóképesség hibaáramokhoz
Környezetbarát:A hagyományos SF₆ megszakítókkal ellentétben a VCB-k nem használnak kén-hexafluoridot, amely egy erős üvegházhatású gáz, így fenntartható választás a modern kapcsolóberendezésekhez.
Alkalmazás:A VCB-ket széles körben használják lég- és gázszigetelt kapcsolóberendezésekben középfeszültségű áramelosztáshoz, beleértve az ipari üzemeket, alállomásokat, metrórendszereket és megújuló energia projekteket.
Mi az a szakaszolókapcsoló?
A szakaszolókapcsoló a középfeszültségű kapcsolóberendezések áramkörének biztonságos, látható leválasztására szolgáló alapelem.
Elsődleges funkciók:
Normál körülmények között a névleges terhelési áramokat hordozza és alakítsa ki/törje meg
Vigyen rövidzárlati áramot meghatározott ideig hibaállapotok esetén
Integráció VCB-vel:Vákuumos megszakítóval kombinálva a szakaszoló fizikailag leválasztja az áramkör egy részét, miután a VCB megszakítja az áramot, biztonságos leválasztási rést biztosítva a karbantartási munkákhoz.
Sokoldalúság:A lég- és gázszigetelt kapcsolóberendezésekhez elérhető szakaszolókapcsoló nélkülözhetetlen az elektromos hálózat biztonságos működéséhez, szegmentálásához és rugalmasságához.
Előnyök:Növeli az üzembiztonságot, lehetővé teszi a karbantartást a teljes rendszer áramtalanítása nélkül, és támogatja a kapcsolóberendezések környezetbarát kialakítását.
Alkalmazások
A 33KV vákuum megszakítót leválasztó kapcsolóval széles körben használják az iparágakban:
| Alkalmazás | Leírás |
| Áramtermelés és alállomások | Védi a generátorokat, transzformátorokat és elosztó vezetékeket |
| Ipari létesítmények | Védi a motorokat és a gyártósorokat |
| Kereskedelmi infrastruktúra | Védi a kapcsolóberendezéseket kórházakban, adatközpontokban, irodakomplexumokban |
| Megújuló energia | Kapcsolóberendezések védelme szél- és naperőművekben |
| Vasúti villamosítás | Biztonságos vontatási áramellátást biztosít |
Műszaki paraméterek
| SN | Tartalom | Egység | Műszaki Poraméter |
| 1 | Főáramkör ellenállása | uΩ | ≤60 |
| 2 | Utazás felett | mm | 2-3 |
| 3 | Távolság a nyitott kapcsolatok között | mm | 11-12 |
| 4 | Kapcsolattartó visszapattanásának időtartama a zárási műveletnél | ms | ≤2 |
| 5 | Átlagos nyitási sebesség | m/s | 1-1.6 |
| 6 | Átlagos zárási sebesség | m/s | 0,6-1,1 |
| 7 | Az érintkezőnyitás egyidejűségén kívül | ms | ≤2 |
| 8 | Az érintkezés zárásának egyidejűségén kívül | ms | ≤2 |

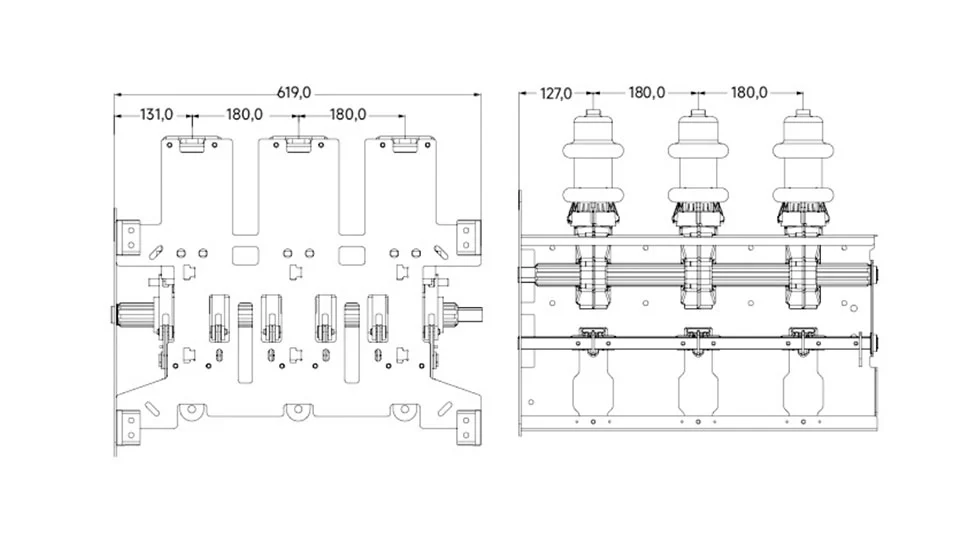

Megjelenés és méret
GYIK
Q1: Miért környezetbarátabb a vákuum megszakító, mint a hagyományos közös megszakítók?
A vákuum-megszakítók környezetbarát fő előnye az ívoltó közeg. A vákuummegszakítók nagy vákuummal működnek, kiküszöbölve az SF₆-kibocsátás kockázatát, de az általános megszakítók SF₆ gázt használnak, amely rendkívül magas globális felmelegedési potenciállal rendelkezik.
2. kérdés: Egy integrált egységben melyik eszköz működik először leálláskor?
V: A vákuum-megszakító mindig először működik, hogy biztonságosan megszakítsa az áramot, akár terhelés, akár hiba esetén. Csak miután a VCB kinyitotta az áramkört, szabad a szakaszolókapcsolót működtetni, hogy látható fizikai szigetelést biztosítson.
3. kérdés: Megszakíthat-e egy szakaszolókapcsoló a hibaáramot?
V: Nem. A szakaszolókapcsolót nem arra tervezték, hogy megszakítsa a hibaáramokat. Feladata a feszültségmentesített áramkör elszigetelése. A hiba megszakítását mindig a dedikált megszakítónak kell végrehajtania.
4. kérdés: Melyek a VCB használatának fő előnyei a gyakori kapcsolási alkalmazásokban?
V: A vákuummegszakítók kiváló elektromos és mechanikus élettartammal rendelkeznek. A vákuumív megszakítása minimális érintkezési eróziót okoz, lehetővé téve a gyakori kapcsolási műveletek kezelését – ami gyakori az ipari vagy kondenzátoros kapcsolási feladatok során – nagy megbízhatósággal és minimális karbantartási igénysel.
5. kérdés: Mi a különbség a levegő- és a gázszigetelt szakaszolók között?
V: A levegőszigetelésű szakaszolók levegőt használnak szigetelő közegként, és gyakoriak a különböző középfeszültségű beltéri környezetbarát kapcsolóberendezésekben és gyűrűs főegységekben. A gázszigetelésű szakaszolók általában olyan gázt használnak, mint az SF₆ szigetelő közegként, zárt kamrába szerelve, méretük nagyon kompakt.
6. kérdés: Hogyan működik a vákuummegszakító a VCB-ben?
V: Amikor az érintkezők szétválnak, ív képződik az ionizált fémgőzből. A vákuumban ez a gőz gyorsan visszacsapódik az érintkező felületekre, mivel nincsenek gázmolekulák, amelyek fenntartanák az ívet. Ez rendkívül gyors ívkioltáshoz vezet, általában az áram első nulla-átlépésén belül.
7. kérdés: Alkalmasak ezek a kombinált megoldások intelligens hálózati alkalmazásokhoz?
V: Abszolút. A modern VCB-k és motoros megszakítók felszerelhetők érzékelőkkel és intelligens elektronikus eszközökkel.
Ezek az elektronikus eszközök távirányítást, állapotfelügyeletet és automatizált intelligens hálózati rendszerekbe történő zökkenőmentes integrációt tudnak biztosítani, ezek a funkciók javíthatják az elektromos hálózat stabilitását és kezelését.
8. kérdés: Ha egy 33 kV-os vákuum-megszakítót választ ki leválasztó kapcsolóval egy projekthez, milyen kulcsfontosságú specifikációkat kell ellenőriznem?
V: A kritikus paraméterek közé tartozik a rendszer feszültség- és áramerőssége, a VCB rövidzárlat-megszakító képessége, mindkét eszköz mechanikai tartóssága (műveletek száma), a működési mechanizmus típusa (rugó, motor) és a szigetelő közeg (levegő vagy gáz), hogy a szakaszoló megfeleljen a környezetvédelmi és térbeli céloknak.

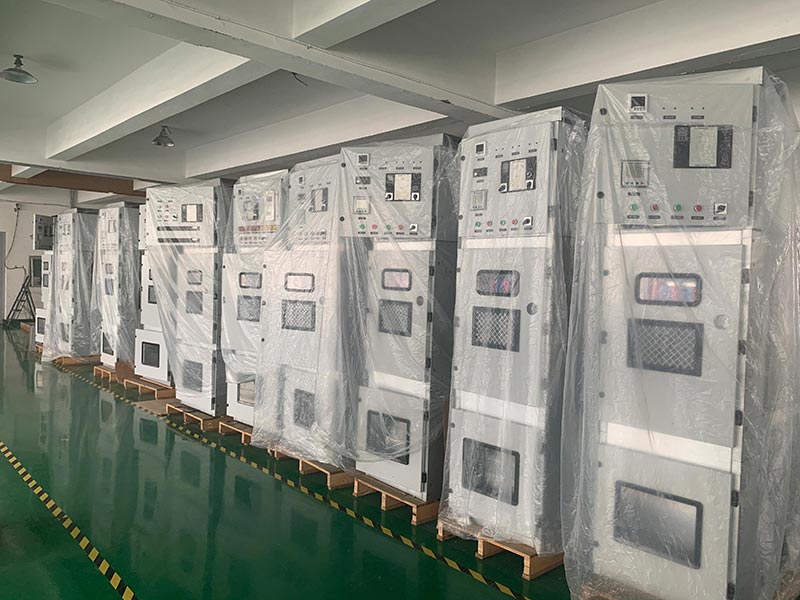

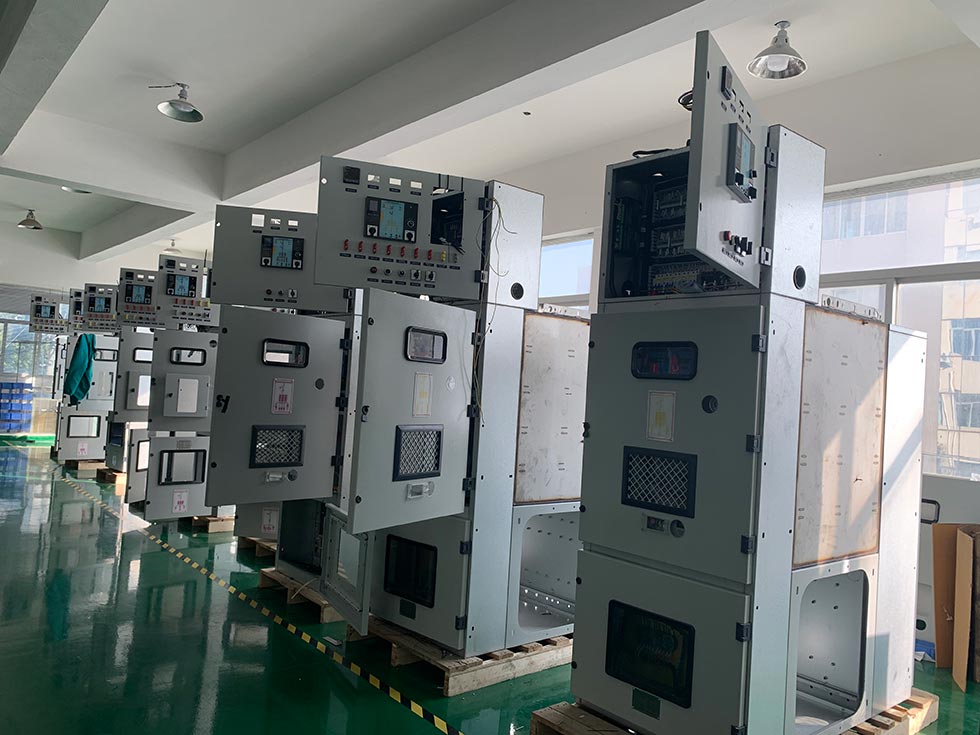

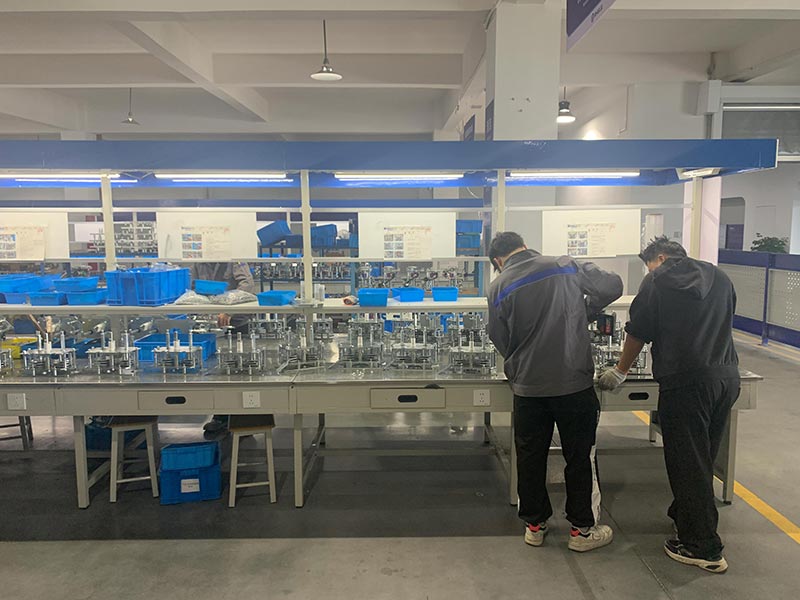

Produkciós Műhely

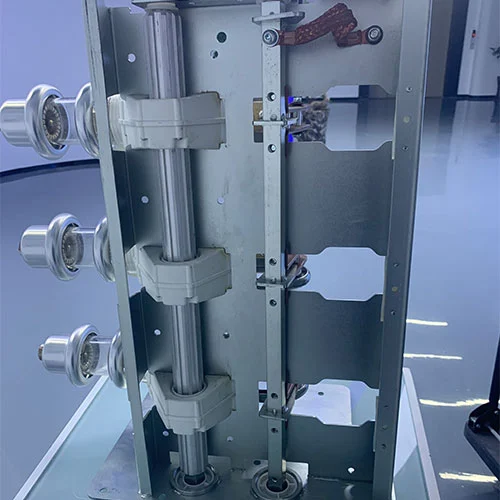

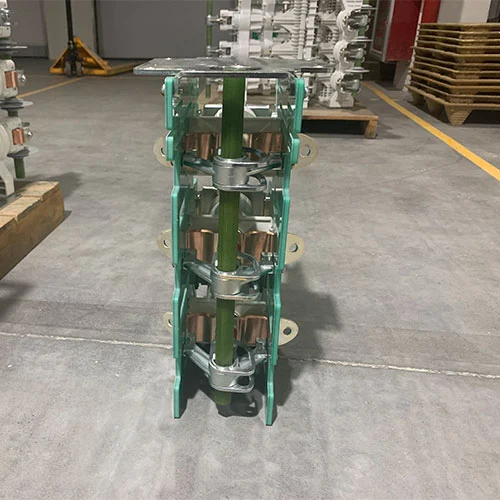

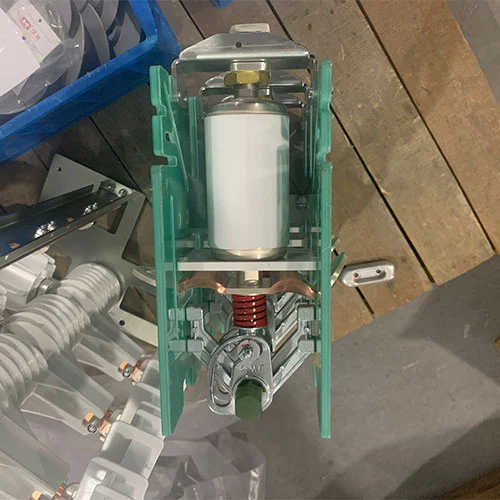

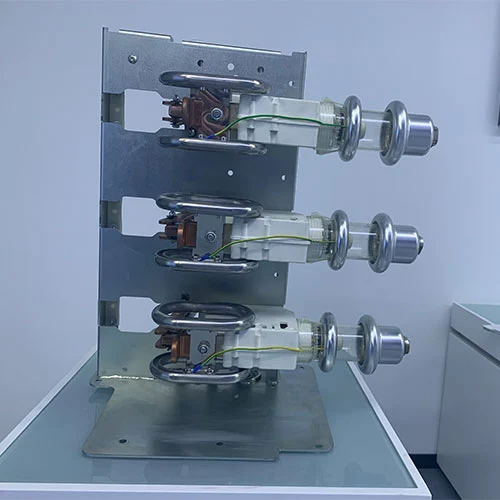

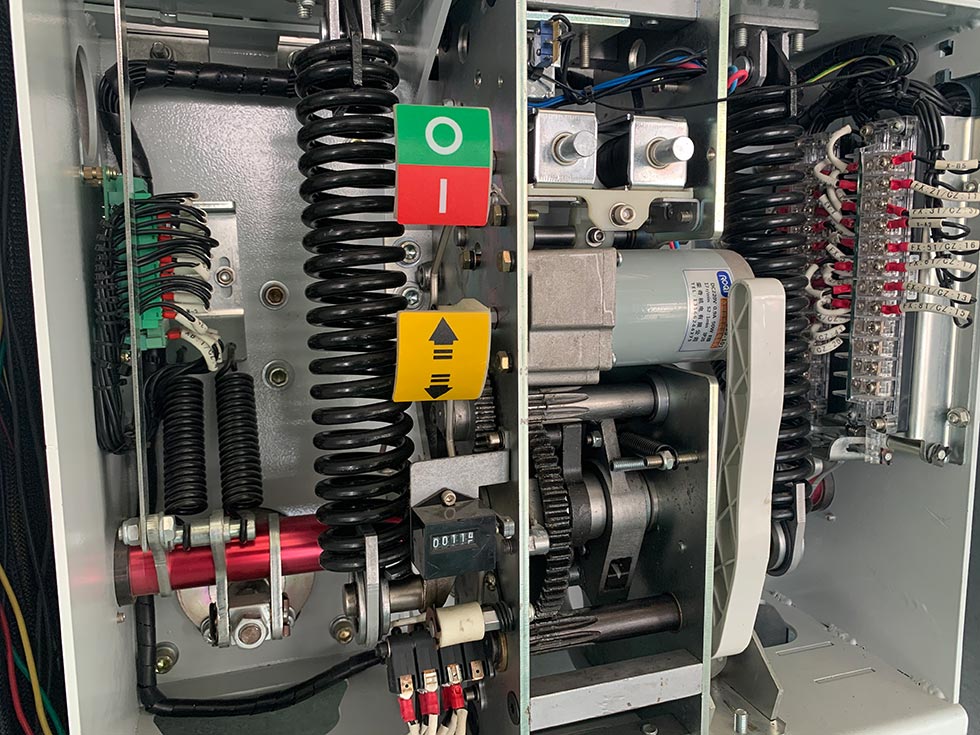

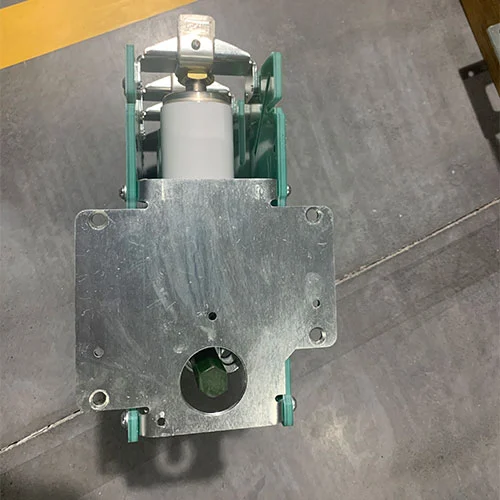

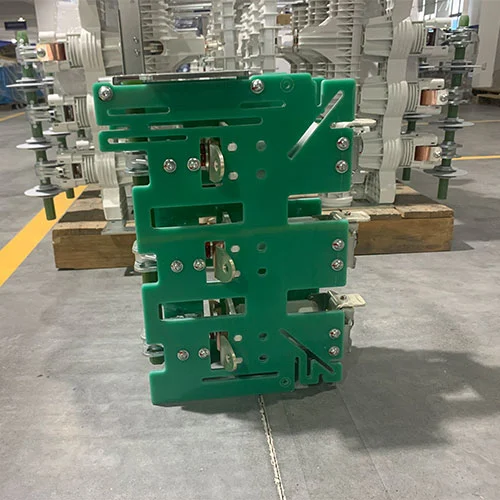

Termékek bemutatója
