11KV közepes feszültségű VCB megszakító leválasztó mechanizmussal

A 11KV-os középfeszültségű VCB megszakító szigetelő mechanizmussal nagyon fontos szerepet játszik az áramelosztó rendszerek védelmében és vezérlésében. A környezetbarát kapcsolóberendezésekben ezek a működési mechanizmusok általában a környezeti hatások csökkentésére és a jó teljesítmény fenntartására működtek. A működési mechanizmus biztosítja, hogy a megszakítók azonnal megszakítsák a hibaáramot, és megbízhatóan kapcsolják át a működést. A megszakítók működési mechanizmusai tartós anyagokat, hatékony energiatárolási módszereket alkalmaznak, amelyek minimalizálják a karbantartási és meghibásodási arányokat. Sok megszakító hiba a működési mechanizmushoz kapcsolódik, ezért fontos a robusztus anyag és a rendszeres állapotfelmérés.

Termékjellemzők

Modell és jelentések

Mi az a működési mechanizmus?

A működési mechanizmus egy megszakítóhoz vagy szakaszolóhoz való szerelvény, amely mechanikai energiát állít elő, tárol és bocsát ki az elektromos érintkezők nyitásához vagy zárásához. Ez a működési mechanizmus energiatároló közegből, működtetőrendszerből és reteszelő eszközökből áll, amelyek a hibás működés megakadályozására szolgálnak. A tervezéstől és az erőkövetelményektől függően egyetlen mechanizmus egy nagyfeszültségű rendszer egy fázisát vagy mindhárom fázisát kiszolgálhatja. A gyakori típusok közé tartoznak a C-tyoe, G-Type, V-típusú és F-típusú működési mechanizmusok. A környezetbarát panelekben és gyűrűs főegységekben a rugós működtetésű mechanizmusokat széles körben használják egyszerűségük, megbízhatóságuk és környezetbarátságuk miatt.

Működési elv

A működési mechanizmus a 11 kV-os középfeszültségű VCB megszakító eleme leválasztó mechanizmussal. Feladata mechanikai energia előállítása, tárolása és felszabadítása az elektromos érintkezők nyitásához vagy zárásához. A működési mechanizmus egy energiatároló közegből, egy meghajtórendszerből és a hibás működés megelőzésére szolgáló reteszelő eszközökből áll. A konkrét tervezési és terhelési követelményektől függően egyetlen működési mechanizmus kiszolgálhat egy nagyfeszültségű rendszer egyfázisú áramkörét, vagy egyidejűleg az összes háromfázisú áramkört.

A gyakori típusok közé tartoznak a C típusú, G típusú, V típusú és F típusú működési mechanizmusok. A környezetbarát kapcsoló- és gyűrűs főegységekben a rugós működtető mechanizmusokat széles körben alkalmazzák egyszerű felépítésük, megbízható működésük és környezetbarát jellegük miatt.

Kezelési útmutató – 11KV-os középfeszültségű VCB megszakító leválasztó mechanizmussal

1. Energiatárolási művelet

1.Rögzítse a működtető szerkezetet a kapcsolószekrényhez.

2. Rögzítse a speciális fogantyút a kezelőtengelyre a mechanizmus jobb alsó részén.

3.Forgassa el a fogantyút az óramutató járásával megegyező irányba, amíg egy hallható "kattanást" nem hall. Ez jelzi:
Az energiatároló jelzőtengely teljesen aktiválta a mikrokapcsolót.
Az energiatárolás befejeződött.

4. Elektromos működés közben a mechanizmus automatikusan energiát tárol bekapcsoláskor.

5.Az energiatárolás után a motor áramköre lekapcsol, megőrzi a tárolt energiát mindaddig, amíg a rendszer fel nem engedi, hogy lezárja az áramkört.

6.Fontos: Használat előtt győződjön meg arról, hogy a szekunder áramkörök megfelelően vannak csatlakoztatva és hibamentesek.

2. Bezárási művelet

Kézi működtetés:

1. Nyomja meg a zöld gombot a tárolt zárási energia azonnali felszabadításához.

2. A mechanizmus meghajtja a megszakító érintkezőit a fő áramkör teljes lezárásához.

Elektromos működés:

1. Kapcsolja be a záró mágnestekercset.

2.A mágnesszelep felszabadítja a tárolt energiát, zárva tartva az érintkezőket.

3. A folyamat során a nyitórugó megkezdi az újratöltést.

4. Biztonsági megjegyzés: Az újrazárást a működési zavar elleni retesz akadályozza meg, amíg a rendszer készen nem áll.

3. Nyitási művelet

Kézi működtetés:

1.Nyomja meg a piros gombot a tárolt nyitási energia felszabadításához.

2. A mechanizmus meghajtja a megszakító érintkezőit a fő áramkör kinyitásához.

Elektromos működés:

1. Kapcsolja be a nyitó mágnestekercset.

2. A mágnesszelep azonnal energiát bocsát ki, biztosítva az érintkezők gyors szétválását.

3. A működési mechanizmus megbízhatóan befejezi a főáramkör nyitását.

4. Biztonsági és karbantartási tanácsok

Ezek az eljárások biztonságos, megbízható kapcsolást biztosítanak, miközben megőrzik a reteszelést és az automatikus újrazárás integritását.

Rendszeres tesztelés javasolt szabványos megszakítóelemzőkkel.

6–12 havonta ellenőrizze az energiatároló rugókat, reteszeket, és kenje meg a mozgó alkatrészeket.

Mindig kövesse a gyártó útmutatásait a hibás működés vagy a rendszer károsodásának elkerülése érdekében.

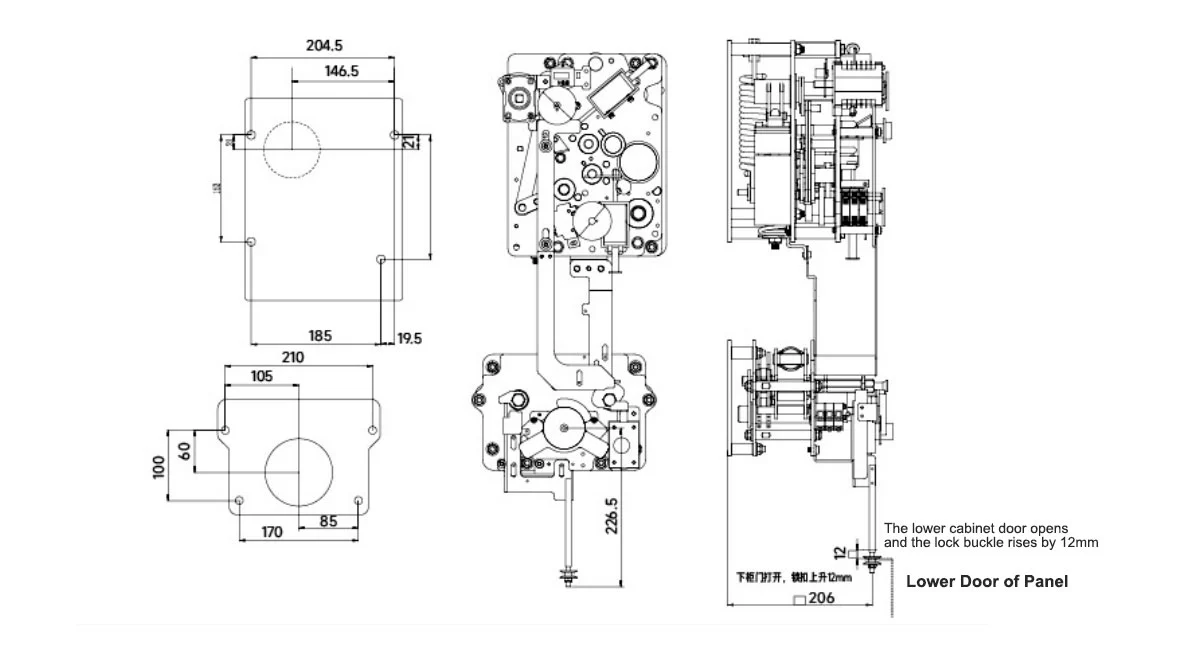

Megjelenés és méret

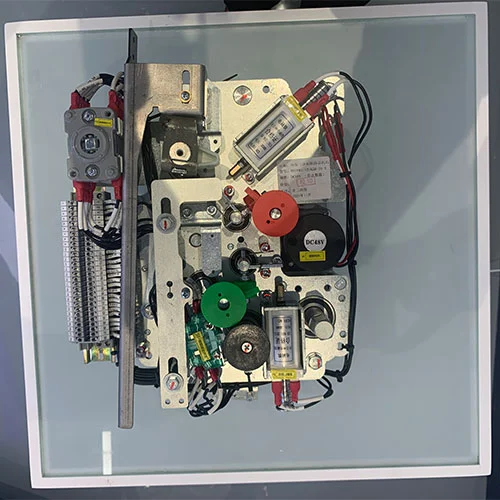

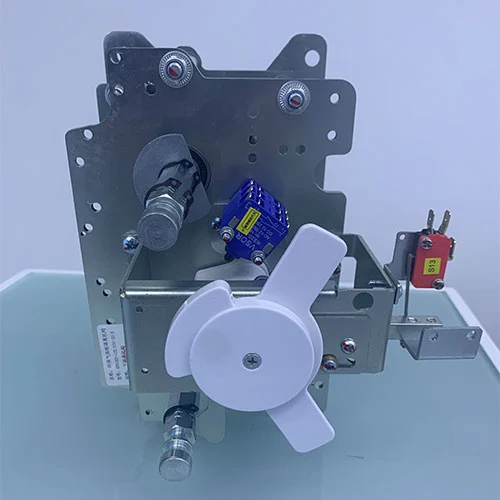

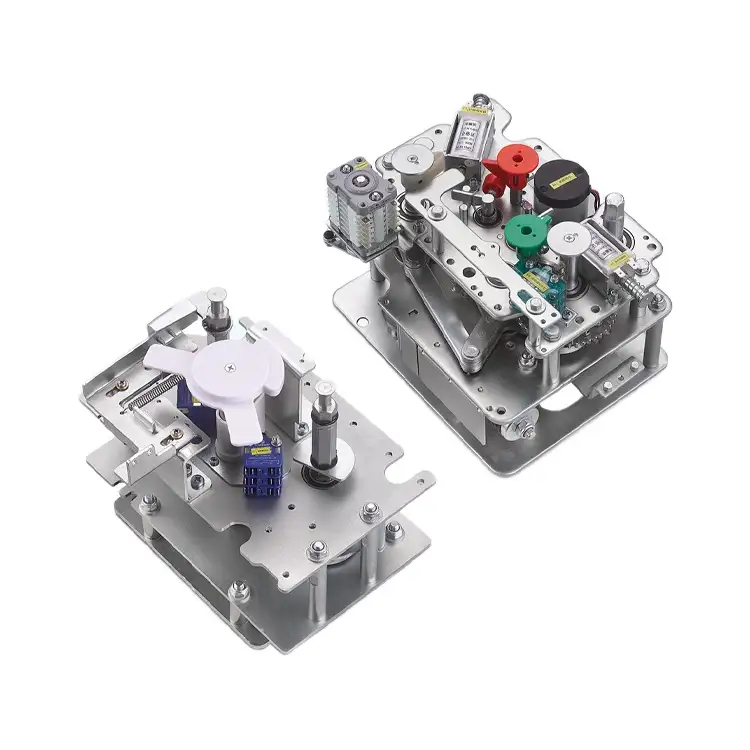

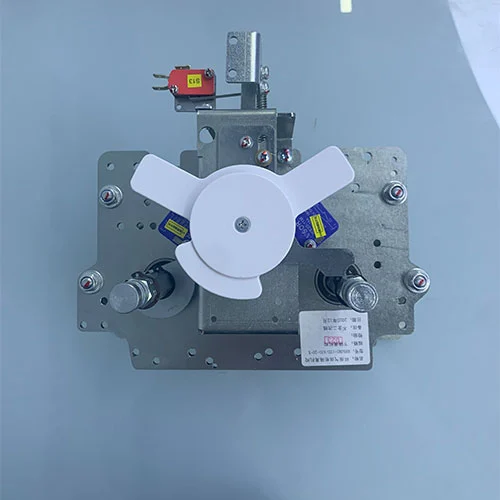

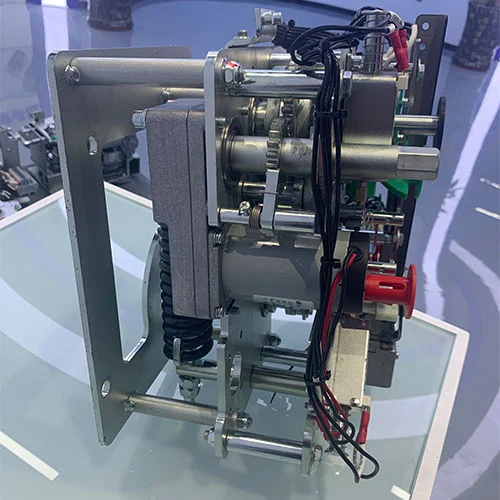

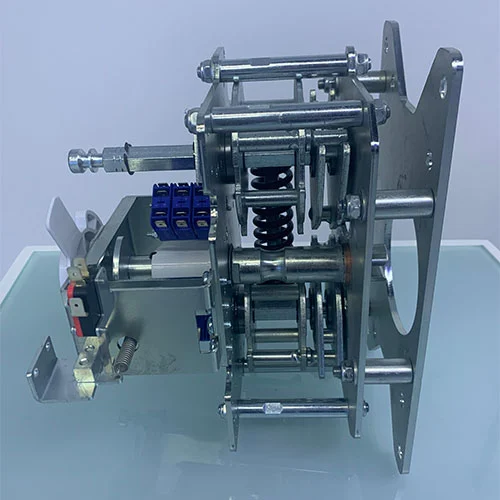

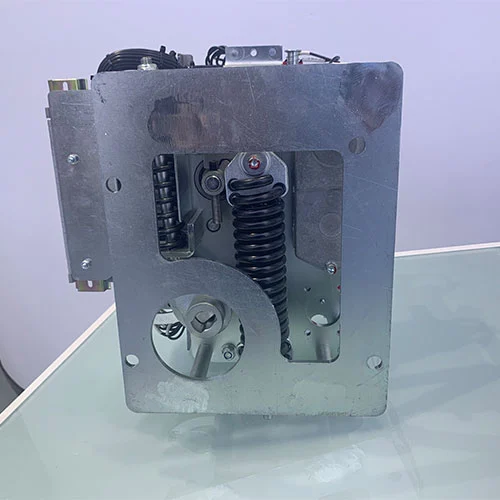

Termékek bemutatója

GYIK

1. kérdés: Mennyi a 11 kV-os középfeszültségű VCB megszakító mechanikai élettartama leválasztó mechanizmussal?

A1: Megfelelő karbantartás mellett a mechanikai élettartam meghaladhatja a 10 000 ciklust.

Q2: Testreszabható ez a termék?

A2: Igen, tudunk OEM / ODM szolgáltatásokat nyújtani meghatározott feszültségszintek vagy környezetvédelmi követelmények szerint.

Q3: Alkalmas-e környezetbarát kapcsolóberendezésekhez?

A3: Természetesen. Ezt a terméket széles körben használják a fenntarthatóságra összpontosító alkalmazásokban, például a GIS-ben, az RMU-ban és a légszigetelt kapcsolóberendezésekben.

4. kérdés: Milyen szabványoknak felel meg?

A4: GB1984-2014 és GB/T1985-2023.

5. kérdés: Milyen gyakran kell karbantartást végezni?

A5: Karbantartás 6-12 havonta javasolt, beleértve az energiatárolás ellenőrzését, a reteszelés ellenőrzését és a kenést.

Biztonság és karbantartás

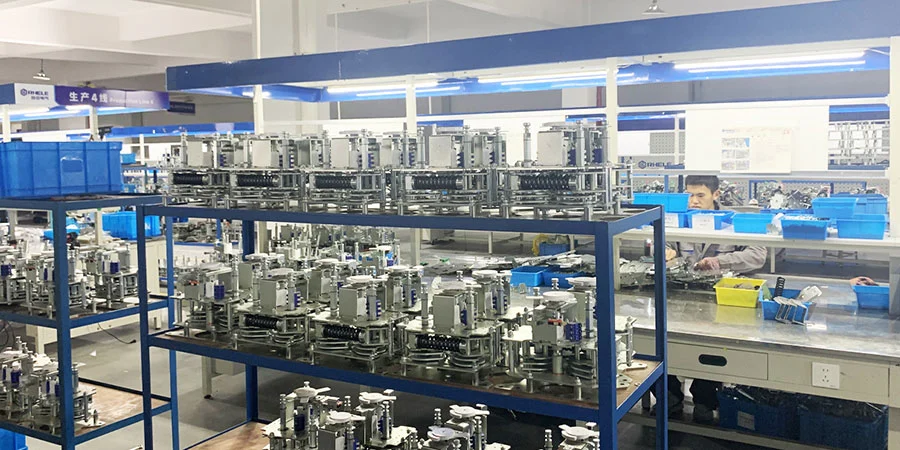

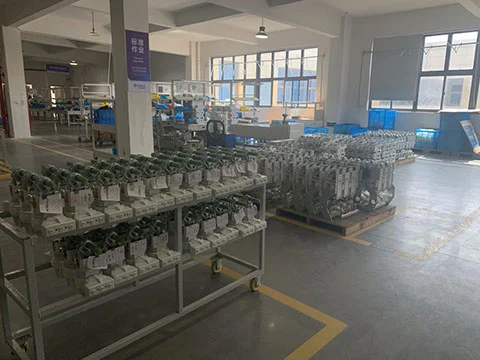

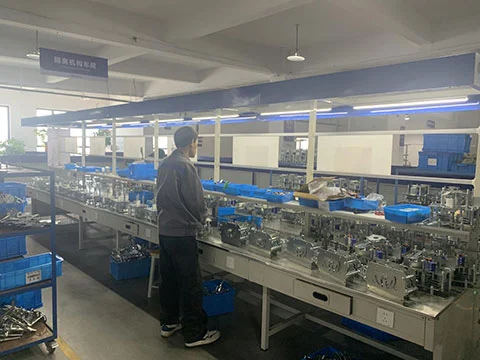

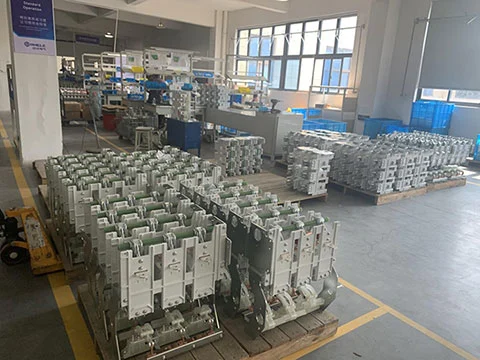

A Cotenele gyára átfogó tesztelési és karbantartási támogatást nyújt. Szállítás előtt minden mechanizmust megvizsgálunk, és gyári mérnökeink műszaki útmutatásaival érkeznek a biztonságos és megbízható működés érdekében.
