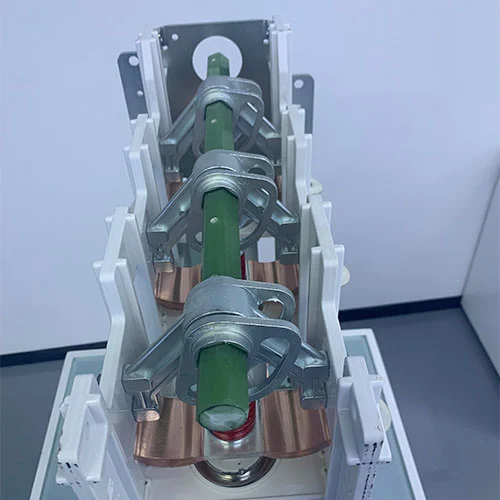

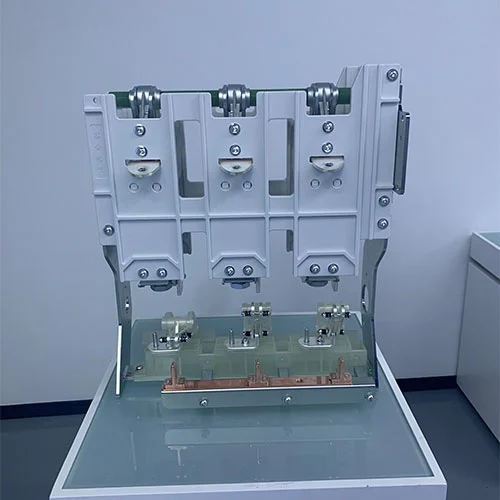

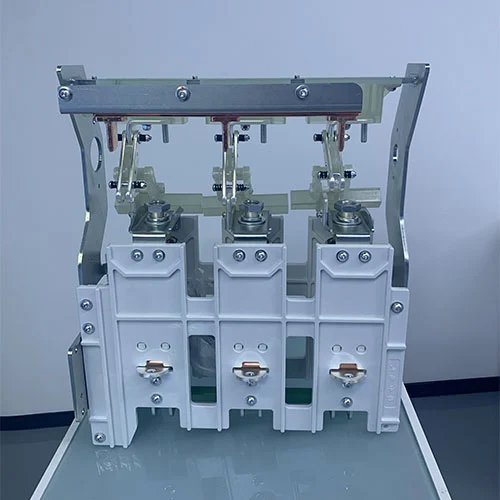

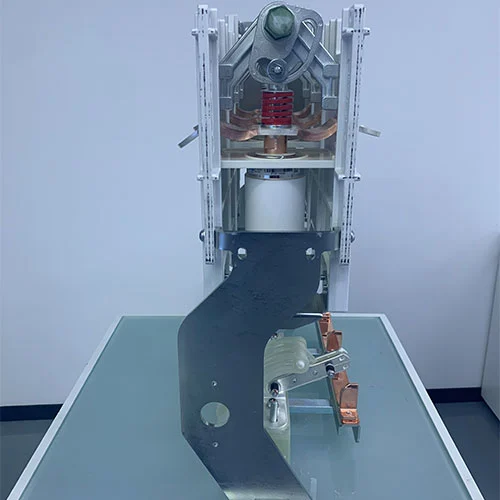

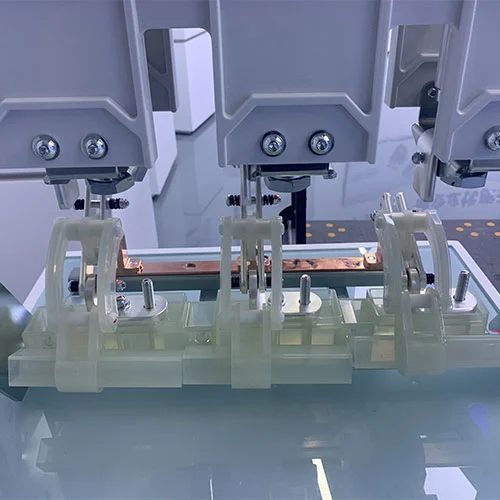

11KV MV panelek vákuum megszakító leválasztó kapcsoló

A modern áramelosztó rendszerek középfeszültségű környezetbarát gyűrűs főegységei és kapcsolóberendezései számára a megbízhatóság és a fenntarthatóság a legfontosabb. A legtöbb megszakító hibája a működési mechanizmusaihoz kapcsolódik, ez jelzi a robusztusság és a megbízhatóság fontosságát a működési mechanizmus számára. A kézi típustól vagy az elektromos típustól függetlenül ezek a 11 KV-os MV panelek vákuum-megszakító leválasztó kapcsolói jelentik a megszakító eszközt meghajtó "izmot". A vákuummegszakítók és a szakaszolókapcsolók átfogó védelmet és vezérlést biztosítanak az elektromos hálózatban. A vákuum-megszakító automatikusan reagál a hibákra, míg a szakaszolókapcsoló kézi ellenőrzőpontként szolgál, amely kombináció biztosítja az áramkör biztonságos működését. A környezetbarát RMU-k e két összetevője kulcsfontosságú a rugalmas elektromos infrastruktúra fenntartásához.

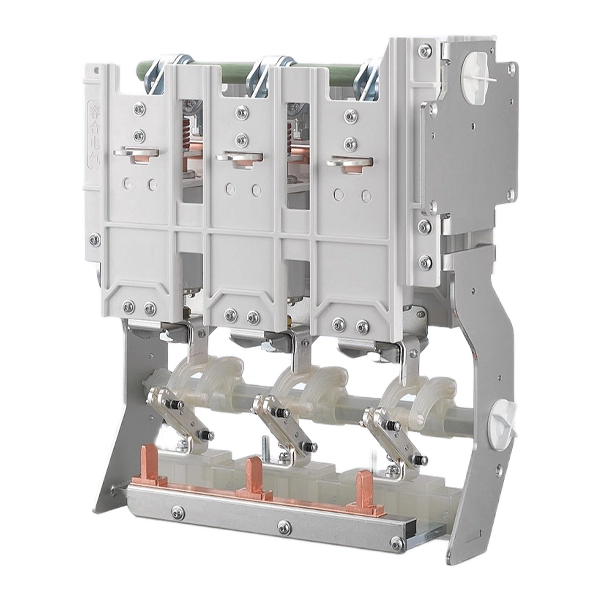

Termékmodell

Vákuum áramkör megszakító

A vákuum-megszakító (VCB) az áramelosztó rendszer kapcsolóberendezésének vagy gyűrűs főegységének elektromos alkatrésze, amely megszakítja az áram áramlását vákuumot használva ívoltó közegként. A vákuum-megszakítók az olajra vagy gázra támaszkodó megszakítókkal ellentétben (mint például az SF₆), a VCB rögzített és mozgatható érintkezőit egy lezárt vákuum-megszakítóban helyezi el.

Hiba esetén az érintkezők szétválnak, és elektromos ív keletkezik. A környező környezet vákuum miatt nincs gáz, amely ionizálná és fenntartaná az ívet. Az ív gyorsan kialszik, ahogy a fémgőz az érintkezőkből kicsapódik, így szinte azonnal helyreáll a dielektromos szilárdság. Ez az eljárás rendkívül hatékony, gyors és környezetbarát. A VCB-ket túlnyomórészt középfeszültségű alkalmazásokban (3 kV-tól 40,5 kV-ig) használják, és előnyük a hosszú élettartam, az alacsony karbantartási igény és a gyakori kapcsolási műveletek kezelésére.

Kapcsoló szakaszoló

A szakaszolókapcsoló a környezetbarát RMU alapvető eleme, amely két fő funkciót lát el. Először is, ez a kapcsoló biztonságosan képes létrehozni, hordozni és megszakítani egy áramkör normál terhelési áramát. Másodszor, nyitott helyzetben ez a leválasztó kapcsoló meghatározott mértékű szigetelést biztosít, látható és biztonságos leválasztási pontot hozva létre a karbantartáshoz vagy a hibaelhárításhoz.

Bár képes kezelni a normál üzemi áramokat, a szakaszolókapcsolót nem úgy tervezték, hogy megszakítsa a nagy hibaáramokat (például rövidzárlatokat). Képesnek kell lennie arra, hogy rövid ideig ellenálljon ezeknek a nagy áramoknak, de a hiba tényleges megszüntetéséhez egy felfelé irányuló biztosítékra vagy megszakítóra támaszkodik. Elengedhetetlenek a kábelek szakaszolásához, a kapcsolótranszformátorokhoz és a szigetelőgyűrűs hálózati egységekhez, és lehetnek lég- vagy gázszigeteltek (SF₆ vagy SF₆ mentesek) a kompakt helyigény érdekében.

Főbb különbségek a vákuum-megszakító és a szakaszolókapcsoló között

Bár mindkettő kapcsolóeszköz, elsődleges funkcióik különböznek egymástól:

A szakaszolókapcsolós vákuum-megszakító műszaki paraméterei

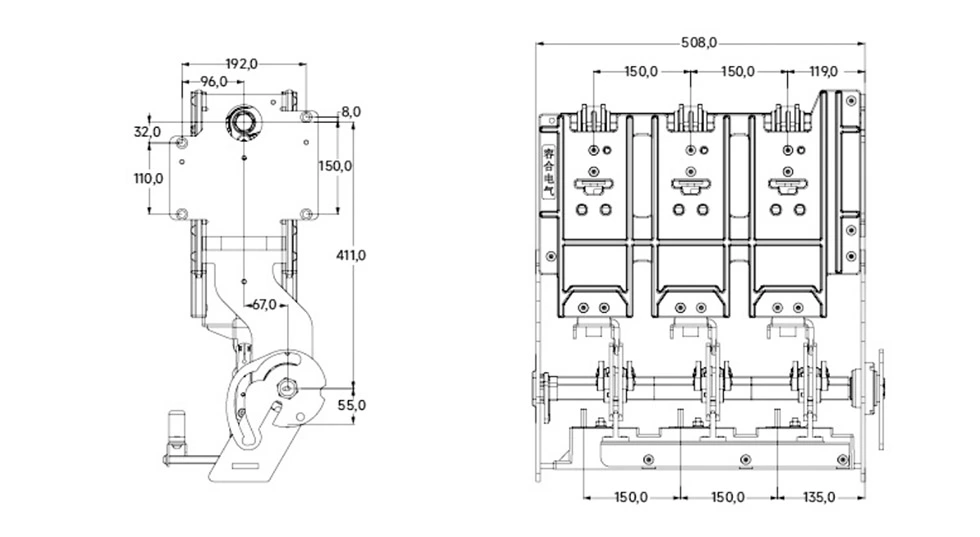

Megjelenés és méret

GYIK

1. Miért használnak vákuumot az ív kioltására egy VCB-ben?

A vákuum hihetetlenül hatékony ívoltó közeg, mivel szinte nincs benne ionizálható részecskék. Amikor a vákuum-megszakító érintkezési pontja elválik, az ívet fémgőz alkotja. Vákuumos környezetben ez a gőz gyorsan visszacsapódik az érintkezési felületre, ionizálja az érintkezési rést, és megakadályozza az ív újragyulladását. Ez a folyamat ezredmásodperceken belül végrehajtható.

2. Használható-e a szakaszolókapcsoló önálló védelmi eszközként?

Nem. A szakaszolókapcsoló egy kapcsoló- és leválasztó berendezés, nem pedig védelmi eszköz. Nem tudja megszakítani a rövidzárlati áramokat. A teljes védelem érdekében sorba kell kapcsolni egy hibaáram-megszakítóval, például biztosítékkészlettel (kapcsoló-biztosíték kombinációt alkotva), vagy megszakítóval.

3. Hogyan hat a 11KV MV Panels vákuum-megszakító leválasztó kapcsolója a vezérlésre és hogyan védi a megszakítót vagy szakaszolót?

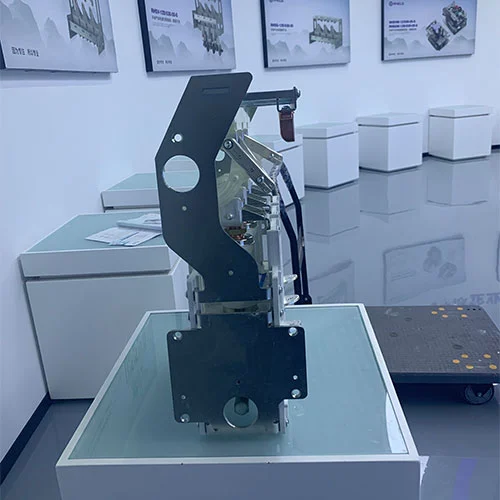

A vákuum-megszakító vagy szakaszolókapcsoló működési mechanizmusa tárolja és felszabadítja a megszakító érintkezőinek nyitásához és zárásához szükséges energiát. amely a kapcsolóberendezés kapcsolójának leginkább meghibásodásra hajlamos része. Egy megbízható működési mechanizmus, mint például az RHV-12D/630-20-nál ismertetett rugós működtetésű mechanizmus, egyenletes nyitási és zárási sebességet és erőt biztosít, ami nagyon fontos a hibák biztonságos megszakításához és a hosszú mechanikai élettartam eléréséhez (több mint 10 000 művelet).

4. Melyek a VCB használatának fő előnyei az SF₆ megszakítóval szemben?

Elsődleges előnye a környezetbarát. Az SF₆ gáz egy erős üvegházhatású gáz, amely nem kedvez a környezetvédelemnek. A VCB-k vákuumot használnak ívoltó közegként, ami környezetre ártalmatlan. Ezenkívül a VCB-k általában kevesebb karbantartást igényelnek, és egyszerűbb felépítésűek, mivel nincs szükségük rendszerre a gáznyomás vagy a bomlás kezelésére.

5. Egy tipikus alkalmazásban hogyan működik együtt a VCB és a szakaszolókapcsoló?

Vegyünk egy ipari áramelosztási sémát. A bejövő adagolón lévő VCB megvédi a teljes berendezést a hibáktól. Egy adott nagy motorhoz egy szakaszolókapcsolót lehet helyben felszerelni. Normál körülmények között a kezelő a szakaszolókapcsolót használja a motor indításához és leállításához. Ha hiba lép fel a középfeszültségű kapcsolóberendezésben vagy az áramelosztó rendszer környezetbarát RMU-jában, a felfelé irányuló VCB leold a hiba megszüntetésére. A hiba elhárítása után a kezelő biztonságosan kinyithatja a helyi szakaszolókapcsolót, hogy látható szigetelési pontot biztosítson az elektromos készülék karbantartása előtt.

Rólunk

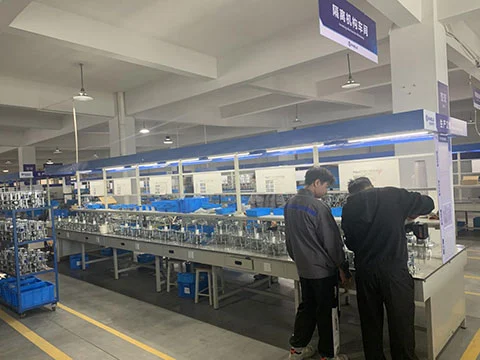

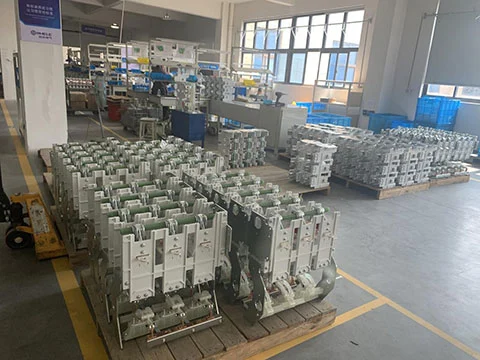

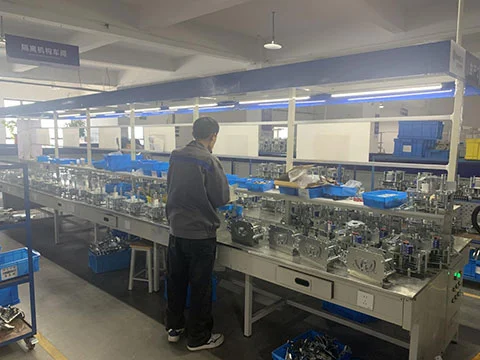

A Cotenele International Trade (Wenzhou) Co., Ltd. egy tanúsított kínai kapcsolóberendezés-gyártó, több mint 30 000 m²-es gyárral, ISO-tanúsítvánnyal rendelkező minőségbiztosítási rendszerrel és több mint 5 éves tapasztalattal a középfeszültségű kapcsolóberendezések gyártásában. Az ügyfelek közvetlenül a gyárból vásárolhatnak versenyképes árakért, OEM/ODM megoldásokért, valamint teljes körű műszaki támogatásért a telepítéshez és karbantartáshoz.
