22KV középfeszültségű kapcsolóberendezés elektromos mechanizmusa

A modern középfeszültségű áramelosztó hálózatokban a gyűrűs főegységeket (RMU-k) széles körben használják a magas rendelkezésre állású és megbízható tápellátás biztosítására. Az RMU egyik kulcseleme a megszakító működési mechanizmusa, amelynek képesnek kell lennie a zárási és nyitási műveletek gyors és biztonságos végrehajtására.

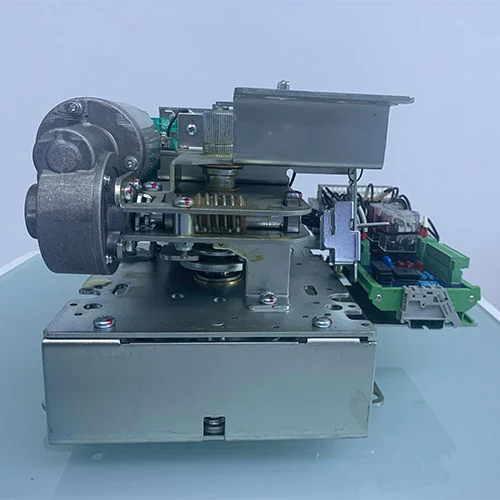

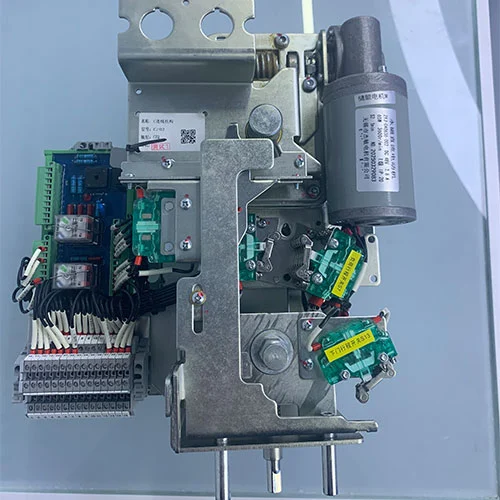

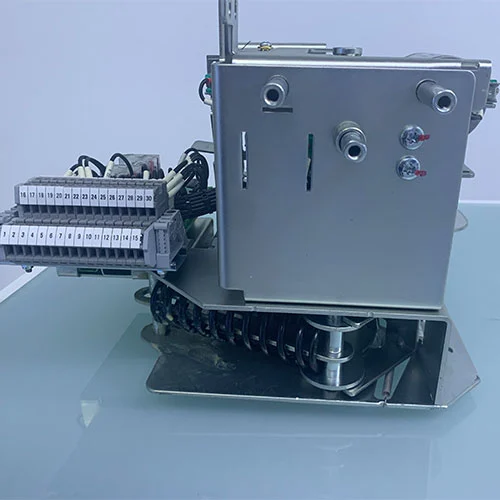

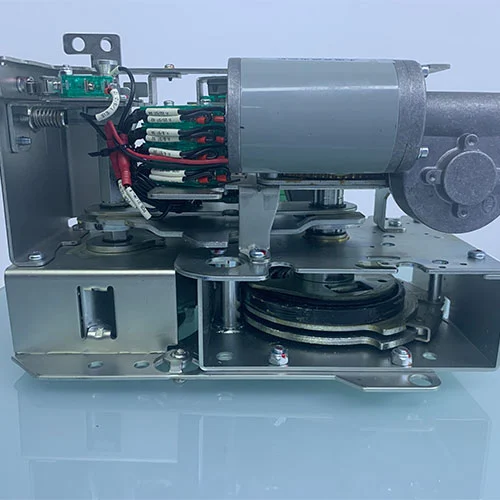

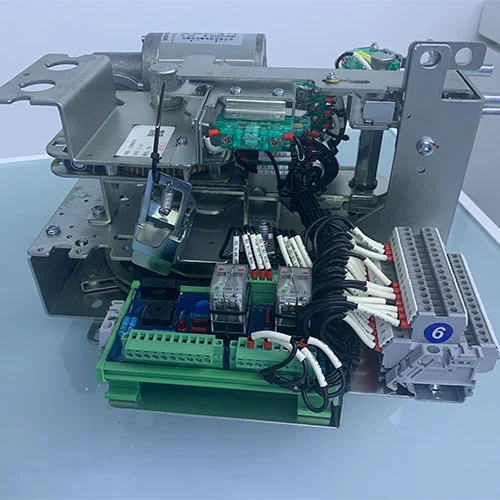

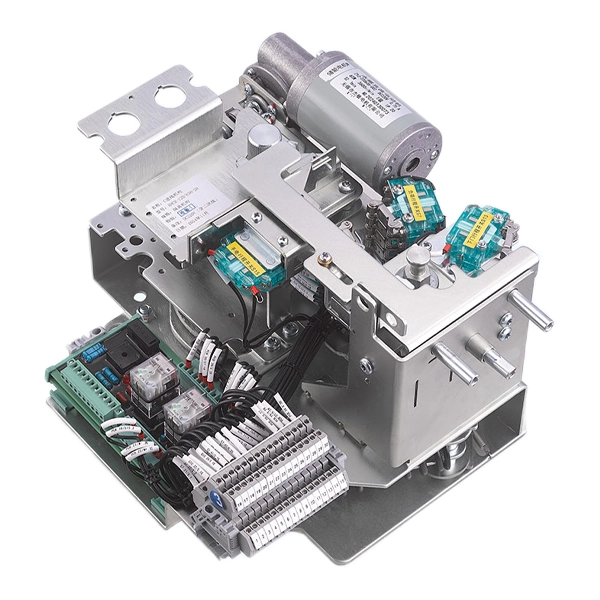

A 22 kV-os középfeszültségű kapcsolóberendezés elektromos mechanizmusát kifejezetten gáz- vagy levegőszigetelésű RMU-k bejövő áramköri alkalmazásaihoz tervezték. Ez egy energiatároló működési mechanizmus, amely két független rugórendszert alkalmaz: egy feszítőrugót a záráshoz és egy nyomórugót a nyitáshoz.

A zárórugó egy fogantyú forgatásával (kézi) vagy motorral hajtja az energiát; a záró retesz kioldása után a rugó azonnal felszabadítja az energiát.

A zárási művelet során a nyitórugó egyidejűleg tárol energiát, majd készenléti állapotban marad, készen állva reagálni a következő nyitási parancsokra.

A legfontosabb jellemzők közé tartozik

Mind a kézi, mind az elektromos működtetésű típusú töltéshez és kioldáshoz.

Külön gombok védőburkolattal a panelre szerelve megakadályozzák a por bejutását és a véletlen működést.

Reteszelő képesség, ha egy leválasztó mechanizmussal kombinálják, biztonságos sorrendvezérlést biztosítva.

Automatikus újrazárási funkció (ha szükséges) és szivattyúzásgátló logika a többszöri műveletek elkerülése érdekében.

A termék megfelel a vonatkozó GB 1984-2014 (nagyfeszültségű váltakozó áramú megszakítók) és GB/T 1985-2023 (nagyfeszültségű váltakozó áramú szakaszolók és földelőkapcsolók) szabványnak.

Modell

Mik ennek a szervezetnek a működési elvei és működési mechanizmusai?

A 22KV-os középfeszültségű kapcsolóberendezés elektromos mechanizmusának működési elve a mechanikai energia tárolása és gyors felszabadítása.

Energiatárolás (töltés)

Kézi töltés: egy speciális fogantyú van behelyezve a töltőtengelybe, amely a mechanizmus jobb alsó részén található. A fogantyút az óramutató járásával megegyező irányba forgatva elforgatja a tengelyt, amely egy fogaskerék- vagy bütyökrendszeren keresztül megfeszíti a zárórugót. Amikor a rugó áthalad a „középen túli” ponton, feltöltött helyzetben reteszelődik, amit egy hallható „kattanás” és egy vizuális jelző (pl. egy mikrokapcsolót aktiváló forgó tengely) kísér.

Elektromos töltés: Vezérlőfeszültség esetén az elektromotor automatikusan meghajtja a töltőmechanizmust, amíg a zárórugó teljesen megfeszül. Ekkor a motor áramkörét egy mikrokapcsoló megszakítja, és a rugó reteszelve marad, készen áll a zárásra.

Bezárási művelet

Kézi zárás: A zöld gomb megnyomása (amelyet átlátszó burkolat véd a panelen) mechanikusan kioldja a záróreteszt. A feszítőrugó gyorsan felszabadítja az energiát, elforgatja az orsót, és a megszakító érintkezőit zárt helyzetbe mozgatja. Ugyanakkor ez a művelet összenyomja a nyitórugót, és energiát tárol a következő nyitáshoz.

Elektromos zárás: A zárótekercs (szolenoid) feszültség alá helyezése egy armatúrát húz, amely kioldja a záróreteszt, és ugyanazt a mechanikai hatást váltja ki, mint a kézi zárás. A zárás után a mechanizmus azonnal megkezdheti a zárórugó újratöltését (ha az automatikus újrazárás be van állítva), de egy reteszelés megakadályozza a második zárást, amíg a megszakítót ki nem nyitják és a megfelelő feltételek teljesülnek.

Nyitási művelet

Kézi nyitás: A piros gomb megnyomásával kioldható a nyitóretesz. Az aktuátor összenyomása kinyitja a rugóhosszabbítót, meghajtva a működtető mechanizmust az érintkezők szétválasztására.

Elektromos nyitás: feszültség alá helyezzük a működtető mechanizmus nyitó tekercsét (elektromágnes), kioldjuk a nyitózárat, elengedjük a nyitórugót, és leválasztjuk a megszakító áramkörét.

Ez a működtető mechanizmus mechanikus reteszelő szerkezettel rendelkezik, amely megakadályozza az egyidejű zárási és nyitási parancsok előfordulását, valamint biztosítja, hogy a leválasztó kapcsoló (ha van) a megfelelő helyzetben legyen, mielőtt a megszakítót működtetni lehetne.

Használati útmutató

Előzetes ellenőrzések

Győződjön meg arról, hogy a mechanizmus megfelelően van felszerelve a kapcsolóberendezésre, és hogy minden másodlagos vezeték (az elektromos működéshez) pontos és biztonságos.

Győződjön meg arról, hogy a panelre szerelt gombok (zöld a záráshoz, piros a nyitáshoz) fel vannak szerelve védőburkolatukkal, és hogy a működésjelzők (pl. „töltött/lemerült”) láthatók-e.

Töltés (energiatárolás)

Kézi: Illessze be a kezelőkart a töltőaljzatba (jobbra lent). Állandóan forgassa az óramutató járásával megegyező irányba, amíg egy határozott kattanást nem hall, és a töltésjelzőn a „töltött” feliratot nem jelzi. Távolítsa el a fogantyút.

Elektromos: Adjon vezérlőáramot a mechanizmusra. A motor automatikusan jár, amíg a rugó teljesen fel nem töltődik és le nem áll. Ezután győződjön meg arról, hogy a „töltött” jelzőfény világít.

Az áramköri megszakító zárása

Kézi: Emelje fel a zöld gomb védőburkolatát és nyomja meg erősen. A megszakítónak zárnia kell, és meg kell jelennie a "zárt" helyzetjelzőnek. A nyitórugó most automatikusan feltöltődik.

Elektromos: küldjön záróparancsot (pl. távirányítóról vagy védelmi reléből) a zárótekercsre. A megszakító bezárul; ellenőrizze a pozíciójelzést.

Az áramkör megszakító kinyitása

Kézi: Emelje fel a piros gomb védőburkolatát és nyomja meg erősen. A megszakító kinyílik; erősítse meg a "nyitott" jelzést.

Elektromos: Nyitási parancsot küld a nyitótekercsnek. A megszakító kinyílik.

Műtét után

Zárási művelet után a mechanizmus automatikusan újratöltheti a zárórugót, ha van motortáp. Ez felkészíti a megszakítót egy következő zárt nyitási ciklusra.

Mindig figyelje meg az állapotjelzőket, és tartsa be az esetleges reteszelési feltételeket (pl. a leválasztó helyzetét) használat előtt.

A rugós működtetésű mechanizmus robusztus, megbízható és biztonságos vezérlést biztosít a megszakítók számára az RMU bejövő vezetékekben. ez a 22KV-os középfeszültségű kapcsolóberendezés elektromos mechanizmusa

a feszítő- és nyomórugók, a kézi és elektromos működtetés, valamint a beépített reteszek kombinációja megfelel a modern elosztóhálózatok követelményeinek. Ennek a mechanizmusnak a mechanikai élettartama több mint 10 000 művelet, és megfelel a nemzetközi szabványoknak, amelyek hosszú távú teljesítményt és üzembiztonságot biztosítanak.

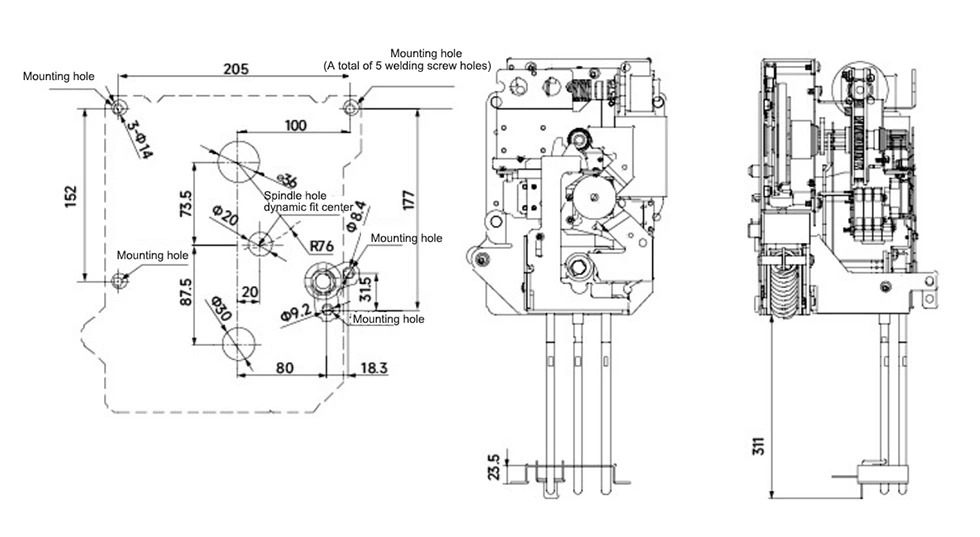

Megjelenés és méretek

Alkalmazások

Középfeszültségű RMU-k, GIS és AIS bejövő vonalak.

Megújuló energia projektek: szélerőművek, napelemes PV állomások.

Magas üzembiztonságot igénylő vasúti és metróprojektek.

Ipari és önkormányzati elosztó hálózatok.

Projekt referenciák

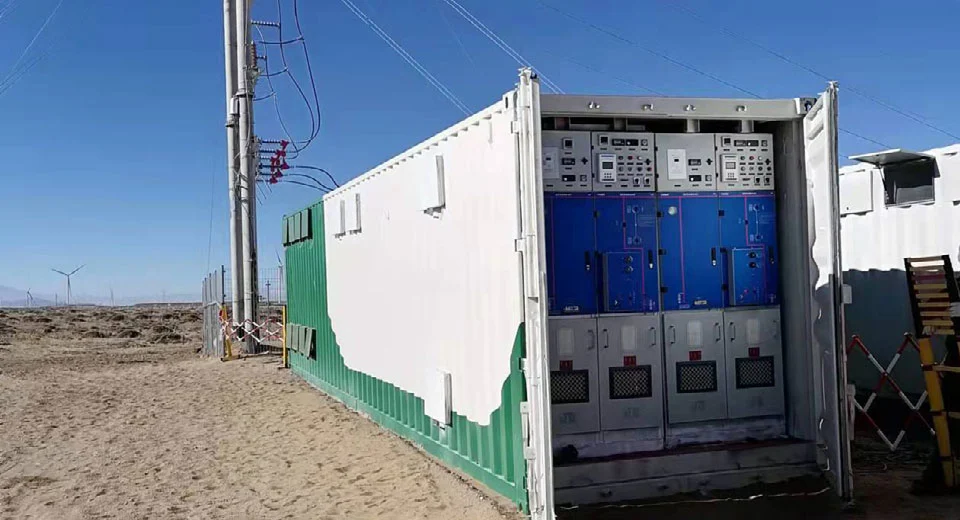

Guojiawan 110kV – 35kV gázszigetelt kapcsolóberendezés – szélerőmű-projekt.

Ayni Gold Mine 110 kV alállomás, Tádzsikisztán – Nagy megbízhatóságú áramelosztás.

Maqu 200MW legelő-szolár hibrid fotovoltaikus projekt – Automatikus visszakapcsoló mechanizmus alkalmazva.
