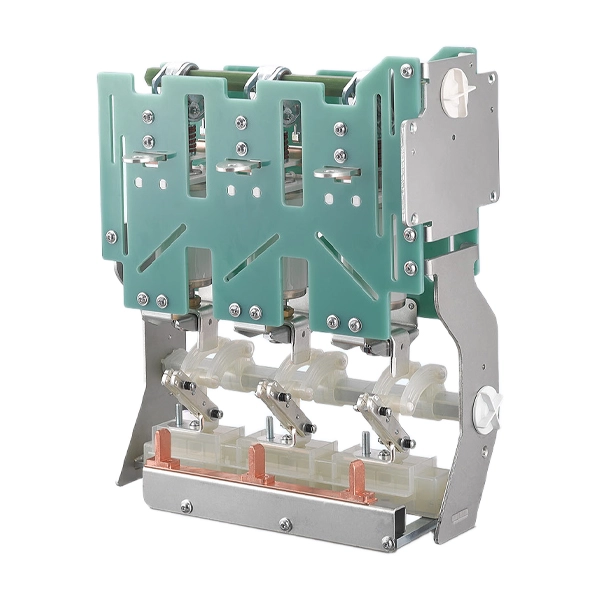

22KV közepes feszültségű vákuum megszakító szakaszolóval
Ez a 22 kV-os középfeszültségű vákuum-megszakító megszakítóval egy megbízható megoldás, amelyet a Cotenele, egy professzionális kínai gyártó tervezett, kifejezetten a modern áramelosztó rendszerek számára. A vákuum-megszakítók és szakaszolókapcsolók mindegyikének más-más funkciója van; együttes használatuk erőteljes szinergikus hatást kelt, döntő szerepet játszik az elektromos hálózat stabil és hatékony működésének biztosításában.
A kapcsolóberendezések stabilitása a robusztus védelmi és kapcsolórendszertől függ. Alapelemei, például a 22KV-os középfeszültségű vákuum-megszakító szakaszolóval, az első védőgát az elektromos hibák ellen, amelyek megakadályozzák a nagy léptékű meghibásodásokat és a magas leállási költségeket. A vákuummegszakítók tervezési célja a hibaáramok megszakítása, míg a leválasztó kapcsolók látható módon leválasztják az áramköröket karbantartás céljából. Az áramelosztó hálózat kapcsolóberendezéseinek biztonságával és megbízhatóságával egyaránt rendelkeznek, megfelelnek a korszerű elektromos tervezés követelményeinek, kiemelik a környezetbarátságot, a tartósságot és az alacsony karbantartási igényt.
Termékmodell
| KD | V | 24 | D | 630 | 20 |
| Vállalat kód |
Vákuumos megszakító Működési mechanizmus | Névleges feszültség |
Földelés típusa | Névleges jelenlegi |
Névleges Rövid idejű ellenállási áram |
Mi az a vákuum-megszakító (VCB)?
A vákuum-megszakító a középfeszültségű kapcsolóberendezés központi eleme, amely megszakítja az áramot, és vákuumot használ ívoltó közegként. Amikor a vákuum-megszakító érintkezői meghibásodnak, akkor az ionizált fémgőzből ív keletkezik. A vákuumtérben ez az ív szinte azonnal kialszik, mivel a fémgőzök visszacsapódnak az érintkezőkre, megakadályozva az újragyulladást.
Főbb összetevők:
Vákuummegszakító:zárt vákuumhengeres tartály, amely rögzített érintkezőket és mozgatható érintkezőket tartalmaz.
Működési mechanizmus:Valósítsa meg az érintkezők zárásának és leválasztásának funkcióját. A típusok közé tartoznak a kézi és az elektromos típusok.
Működtetők és összekötő rudak:a vákuum-megszakító működési mechanizmusa által generált mozgást továbbítsák az érintkezőknek.
Előnyök:
Hatékony ívoltó funkció:Gyorsan elérheti a hibaelhárítást rendkívül alacsony energiafogyasztás mellett.
A karbantartási költség nagyon alacsony:A vákuum-megszakítóhoz nincs szükség szigetelő közeg vagy gáz hozzáadására.
Környezetbarát:A vákuum-megszakító eltér a kén-hexafluorid megszakítóktól, a vákuum-megszakítók működés közben nem termelnek káros gázokat, így környezetbarátabbak.
Magas megbízhatóság:A megszakító élettartama hosszú és alkalmas a gyakori működésre
Mi az a szakaszolókapcsoló?
A szakaszolókapcsoló a középfeszültségű kapcsolóberendezésbe szerelt elektromos kapcsoló, zárt helyzetben a normál terhelési áramot viszi. Ez a leválasztó kapcsoló a névleges terhelési áramot is létrehozhatja és megszakíthatja. Rendellenes körülmények között, például rövidzárlat esetén, meghatározott rövid ideig képes továbbvinni ezt a hibaáramot, de nem arra tervezték, hogy megszakítsa azt. Ennek a szakaszolókapcsolónak az elsődleges biztonsági funkciója, hogy megbízható leválasztást biztosítson, amely biztosítja, hogy az áramkör teljesen feszültségmentes legyen karbantartás vagy javítás céljából.
Főbb jellemzők:
Terhelés megszakítása: A szakaszolókapcsoló normál terhelési áramokat képes megszakítani.
Látható leválasztás: A leválasztó kapcsoló látható rést biztosít az áramkör feszültségmentesítésének megerősítéséhez.
Ellenállási kapacitás: A leválasztó kapcsoló ellenáll a rövidzárlati áramoknak, amíg egy soros védelmi eszköz (például VCB) el nem hárítja a hibát.
Konfigurációk: A szakaszolónak két konfigurációja van lég- vagy gázszigetelt kivitelhez, gyakran kombinálható biztosítékokkal a transzformátor védelmére.
Miért válassza a 22KV közepes feszültségű vákuum megszakítót szakaszolóval?
A vákuummegszakító + szakaszolókapcsoló kombinációja standard konfiguráció a középfeszültségű rendszerekben (40,5 kV-ig).
Alapvető előnyei
Teljes védelem + szigetelés egy rendszerben
Fokozott üzembiztonság
Csökkentett karbantartási állásidő
Kompakt és hatékony kialakítás
A VCB + szakaszoló kombinációk alkalmazási köre:
A VCB és a szakaszoló kombinációja egy szabványos konfiguráció a középfeszültségű gyűrűs főegységben (40,5 kV-ig), amely védelmet és garantált szigetelést is biztosít. Ez a kombináció kritikus a következő esetekben:
Áramtermelő erőművek: A kombináció megvédheti a generátorokat és a transzformátorokat, ha a készülék meghibásodik, ez biztosítja a zavartalan villamosenergia-termelést.
Elektromos alállomások: A vákuum-megszakító és a szakaszolókapcsoló kombinációja védi a kapcsolóberendezéseket és transzformátorokat, a VCB megszünteti a hibákat és a szakaszoló szakaszokat a karbantartáshoz.
Ipari létesítmények: A vákuum-megszakító és a leválasztó kapcsoló kombinációja Motorok, szállítószalagok és nehézgépek vezérlése és védelme gyártóüzemekben, acélgyárakban és finomítókban.
Megújuló energiarendszerek: Kezelje az áramingadozásokat, és védje meg az infrastruktúrát a szél- és naperőművekben.
Megújuló energiarendszer: A 22KV-os középfeszültségű vákuum-megszakító megszakítóval képes megbirkózni az áramingadozásokkal, és megvédi a szél- és naperőművek infrastruktúráját.
Vasúti rendszer: A kombináció képes megvédeni a vonat áramellátó rendszerét, és biztosítja az utasok és a vonatok biztonságát.
Kompakt alállomás (CSS): A másodlagos elosztó hálózatban ezek a kombinációk megbízható kapcsolási és védelmi funkciókat biztosítanak kis helyen.
Műszaki paraméterek
| SN | Tartalom | Egység | Műszaki Poraméter |
| 1 | Főáramkör ellenállása | uΩ | ≤60 |
| 2 | Utazás felett | mm | 2-3 |
| 3 | Távolság a nyitott kapcsolatok között | mm | 11-12 |
| 4 | Kapcsolattartó visszapattanásának időtartama a zárási műveletnél | ms | ≤2 |
| 5 | Átlagos nyitási sebesség | m/s | 1-1.6 |
| 6 | Átlagos zárási sebesség | m/s | 0,6-1,1 |
| 7 | Az érintkezőnyitás egyidejűségén kívül | ms | ≤2 |
| 8 | Az érintkezés zárásának egyidejűségén kívül | ms | ≤2 |

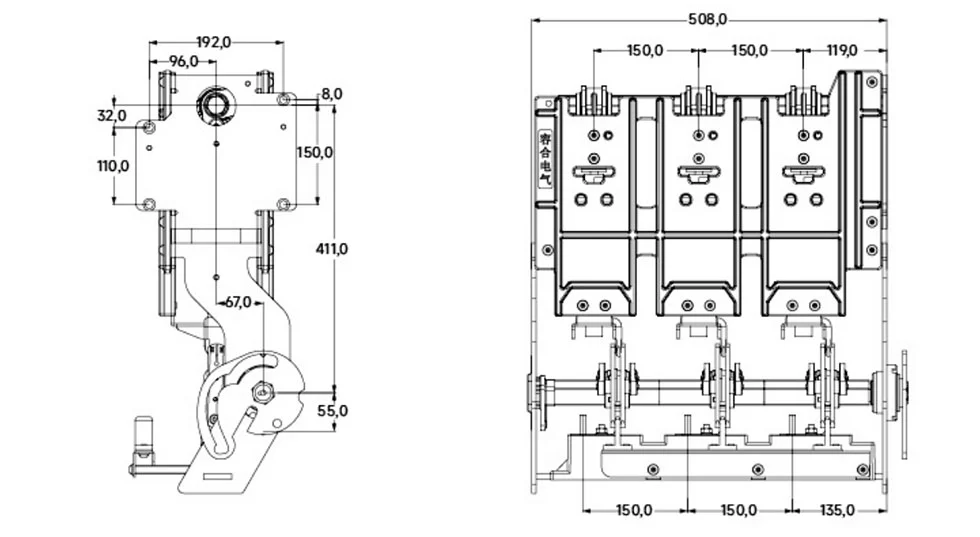

Megjelenés és méret

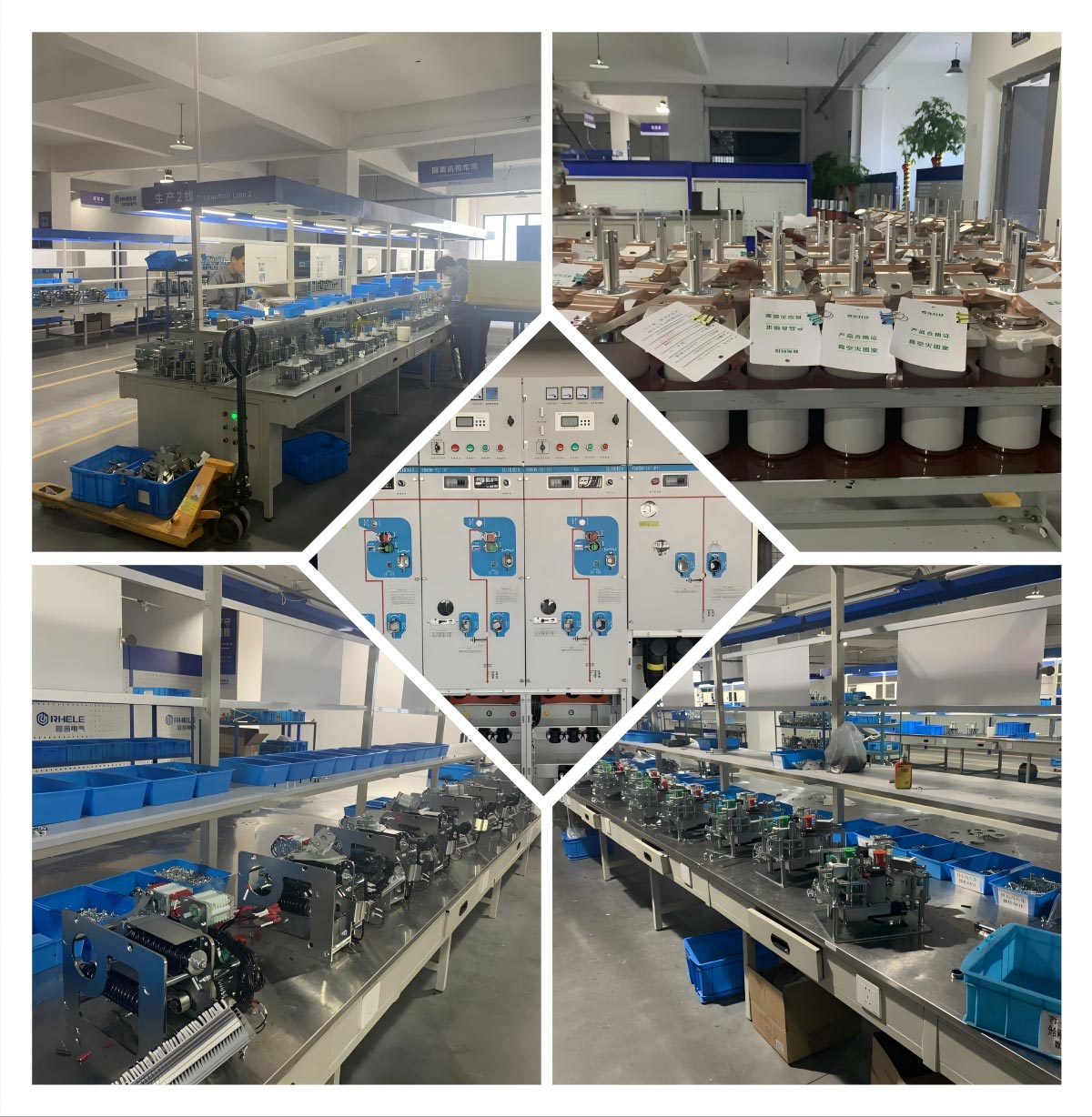

Műhelyünk
GYIK
1.Mi teszi egyedülállóvá a 22 kV-os középfeszültségű vákuum-megszakítót szakaszolóval a középfeszültségű rendszerekben?
V: A 22 kV-os középfeszültségű vákuum megszakító megszakítóval egy eszközben egyesíti a gyors hibamegszakítást és a biztonságos látható leválasztást. Vákuummegszakítója gyors ívoltást, a szakaszoló pedig megbízható karbantartási szigetelést biztosít. Ez a kombináció nagy megbízhatóságot, alacsony karbantartási igényt és környezetbiztonságot biztosít, így ideális erőművekhez, alállomásokhoz, ipari létesítményekhez és megújuló energiarendszerekhez.
2. Miért olyan kritikusak a működési mechanizmusok a megszakító megbízhatósága szempontjából?
A legtöbb megszakító hibája a működési mechanizmushoz kapcsolódik. Ez a rugókból, zárakból és motorokból álló összetett rendszer felelős az érintkezők nyitásához és zárásához szükséges energia tárolásáért és felszabadításáért. Ha az intézmény meghibásodik, a megszakító nem fog megfelelően működni, ami károsítja a teljes védelmi rendszer integritását.
3. Hogyan működik egy rugós mechanizmus a VCB-ben?
A villanymotor mechanikusan tölt fel egy "zárórugót", amelyet egy zárócsat biztosít. Amikor zárójel érkezik, a zárcsat kiold, és a rugó energiája az érintkező zárását okozza. Ez a művelet egyidejűleg tölti fel a „kioldó rugót”. Ezután a motor azonnal feltölti a zárórugót, és felkészül a következő műveletre.
4. Mit jelent a szakaszolókapcsolók "SF₆-mentes" kifejezése?
A hagyományos gázszigetelésű kapcsolóberendezések jellemzően kén-hexafluorid (SF ₆) gázt használnak. A KDSVM-12 leválasztó kapcsolók vagy más Cotenle termékek azonban nem használnak kén-hexafluorid gázt vákuum vagy tiszta levegő szigetelést a nagy teljesítmény elérése érdekében, miközben elkerülik a kén-hexafluorid környezetre gyakorolt negatív hatását.
5. Milyen tényezőket szoktunk figyelembe venni a VCB kiválasztásakor?
A fő tényezők a következők:
Névleges feszültségek és áramok: A névleges feszültségeknek és áramoknak meg kell felelniük a rendszer névleges terhelési és csúcsterhelési követelményeinek.
Megszakítási kapacitás: képesnek kell lennie a lehetséges maximális hibaáram biztonságos törlésére.
Működési mechanizmus: Válasszon rugós, mágneses vagy hidraulikus között a szükséges működési gyakoriság és válaszidő alapján.
Mechanikai és elektromos tartósság: A névleges működési ciklusok nagyobb száma hosszabb élettartamot és alacsonyabb karbantartási igényt jelez.
Szállítási fotók

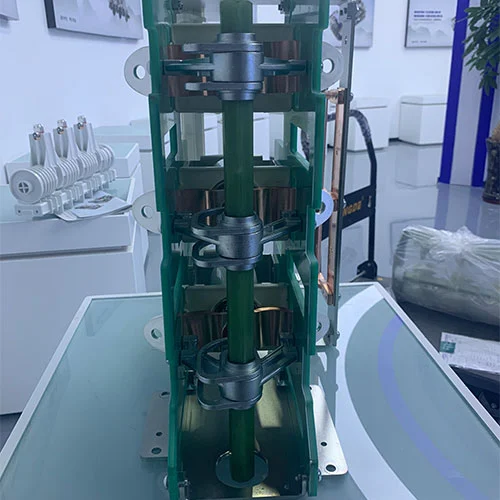

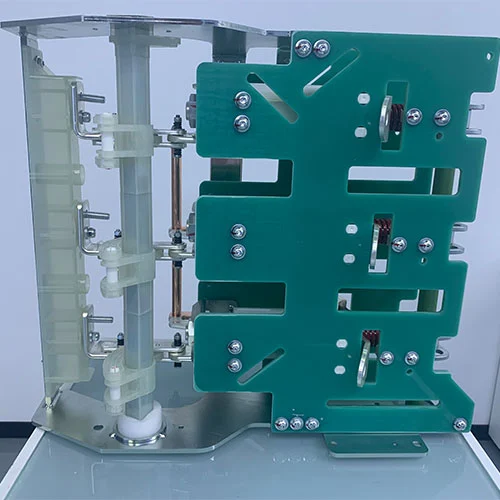

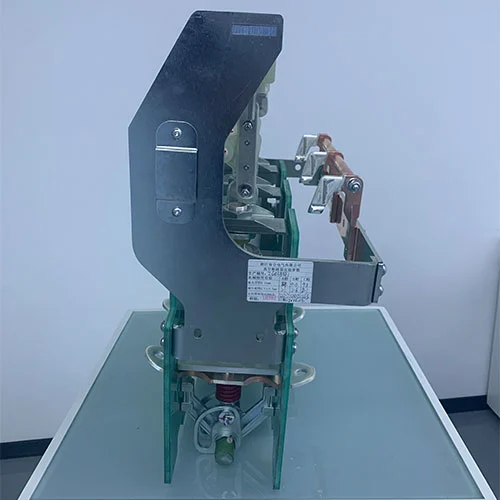

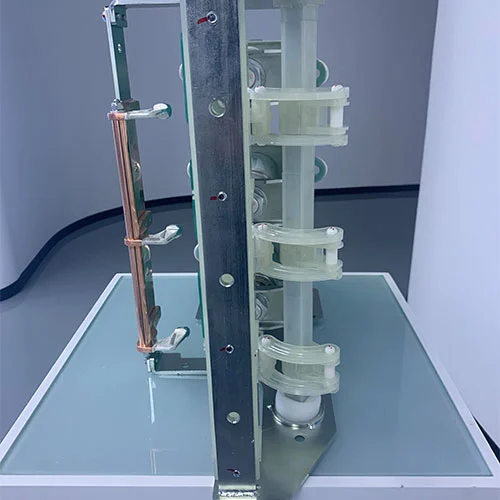

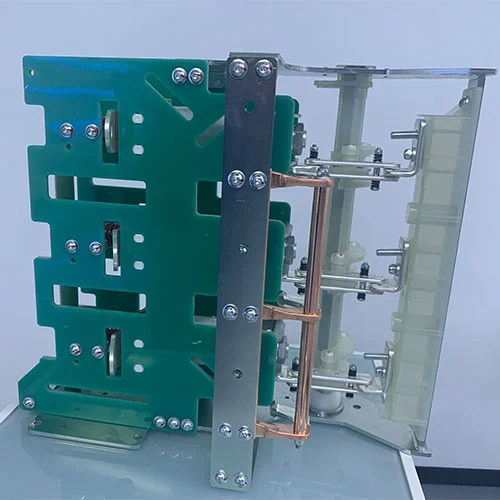

Termékek bemutatója
