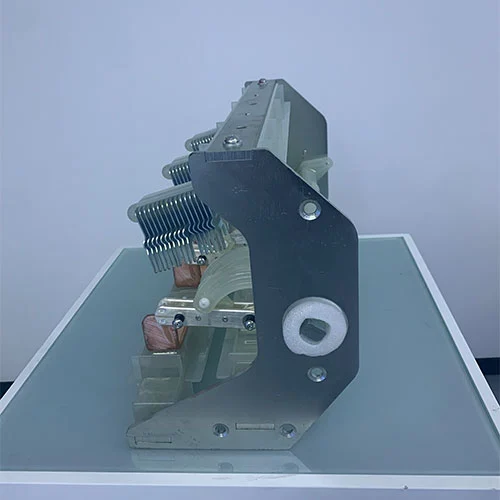

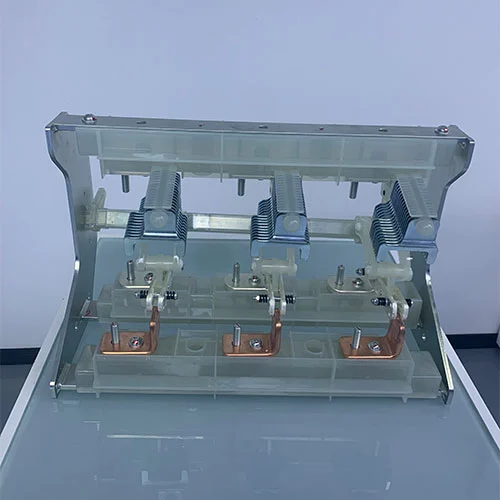

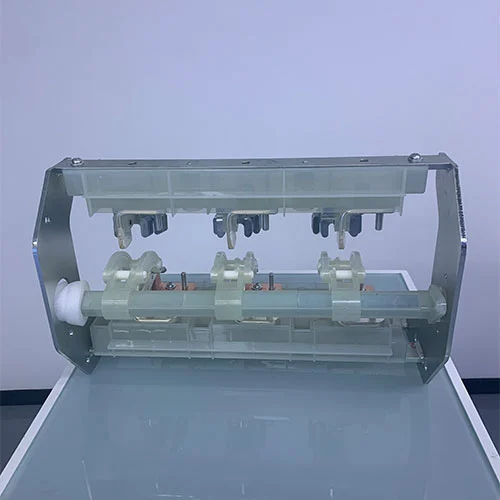

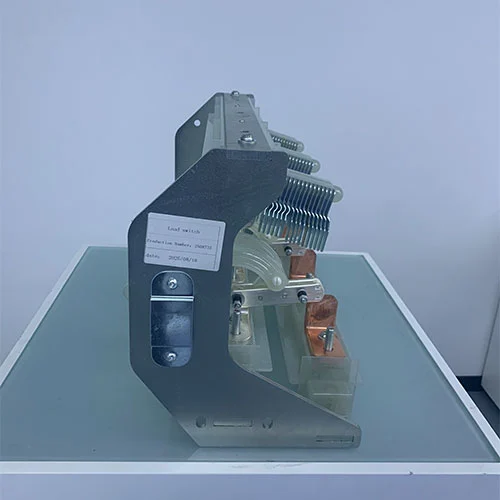

22kV-os vákuum-megszakító terhelésmegszakító kapcsolóval

A gyűrűs főegységek (RMU-k) széles körben használt megoldást jelentenek az áramelosztó hálózatokhoz, különösen olyan városi területeken, ahol korlátozott a hely. Ezek az egységek kompakt, robusztus és megbízható kapcsolóberendezési megoldást kínálnak. A 22 kV-os vákuum-megszakító terhelésmegszakító kapcsolóval a környezetbarát gyűrűs főegységek és a középfeszültségű kapcsolóberendezések alapvető eleme. Kifejezetten az áramkörök biztonságos feszültség- és feszültségmentesítésére tervezték normál terhelési feltételek mellett.

Technológiai fejlesztések az RMU tervezésében

A gyűrűs főegység-technológia fejlődése szorosan összhangban van a terheléses megszakítók tervezésének fejlődésével. A modern RMU-k jellemzően vákuumterhelés-megszakító kapcsolókkal vagy kén-hexafluorid gázszigetelésű kapcsolókkal vannak felszerelve, amelyek zárt rozsdamentes acél tartályokban vannak elhelyezve. Ez a konfiguráció biztosítja a berendezés normál működését, karbantartási igény nélkül a teljes élettartama során.

Megbízhatóság és hibaelhárítás

Az RMU-k egyik legfontosabb előnye, hogy a hálózatüzemeltetők képesek az elosztórendszer felosztására, a hibaterületek elkülönítésére és a berendezések karbantartására anélkül, hogy megszakítanák az érintett fogyasztók áramellátását. Ez a funkció kritikus fontosságú a kortárs villamosenergia-hálózatok által elvárt magas megbízhatósági szabványok teljesítésében.

Fokozott biztonság és kompakt kialakítás

Az RMU-kban használt terhelésmegszakító kapcsolók külön előnyöket kínálnak más kapcsolóeszközökkel szemben. Megszakíthatják a normál terhelési áramokat, miközben látható szigetelést és integrált földelést biztosítanak az innovatív háromállású kapcsolókonfiguráció révén. A funkcióknak ez az egyetlen eszközön belüli kombinációja jelentősen hozzájárul az RMU kompakt helyigényéhez, így ideális hely szűkös telepítésekhez. Az alkalmazások közé tartoznak az előregyártott alállomások, széltornyok és városi elosztó központok.

Modell és jelentések

A terhelésmegszakító kapcsoló működési elve

A 22 kV-os vákuum-megszakító fő funkciója a terhelésmegszakító kapcsolóval az elektromos ív kezelése, amely akkor keletkezik, amikor az érintkezők szétválnak, miközben áram folyik. Amikor a terhelés megszakító kapcsoló terhelés alatt kinyílik, az áram pillanatnyilag az ionizált levegőn keresztül folytatódik az elválasztó érintkezők között, és ez több ezer fokos hőmérsékletű ívet hoz létre. Nagyon fontos az ív ezredmásodperceken belüli hatékony kioltása érdekében, hogy megelőzzük az érintkezési eróziót, a szigetelés károsodását és a berendezés esetleges meghibásodását.

Az RMU modern terhelésmegszakító kapcsolói két elsődleges technológia révén érik el az ívoltást: az SF6 gáz és a vákuum megszakítása.

Az SF6-szigetelt gyűrűs főegységben vagy kapcsolóberendezésben ezek az érintkező alkatrészek kén-hexafluorid gázt tartalmazó, zárt tartályokban működnek, és nyomásszabályozott. Ez a gáz ívoltó tulajdonsága kivételes, mivel az SF6 gáz elektronegatív természetű, amely könnyen befogja a szabad elektronokat, gyorsan ionmentesíti az ívpályát és helyreállítja a dielektromos szilárdságot. Amikor a terhelésmegszakító kapcsoló érintkezői szétválnak, az ív az SF6 atmoszférában képződik, és a gáz hővezető képessége és kémiai tulajdonságai együttesen lehűtik és ezredmásodperceken belül eloltják az ívet.

A háromállású mechanizmus jelentős újítást jelent a kapcsolók tervezésében. Egyetlen mozgóérintkezős szerelvény függőlegesen vagy forgathatóan mozog a három kívánt pozíció eléréséhez. Zárt helyzetben a mozgó érintkező áthidalja a gyűjtősín- és kábelcsatlakozásokat. Ha nyitott helyzetbe lép, az érintkező semleges helyzetbe kerül, ahol mindkét áramkör le van választva. A további mozgás bekapcsolja a földelőérintkezőt, összekötve a kábelt a földeléssel, miközben megtartja a gyűjtősíntől való elkülönítést.

A mechanikus reteszelések megakadályozzák a helytelen működést, például a földelőkapcsoló lezárásának kísérletét, miközben a főkapcsoló zárva marad, vagy a kapcsoló hibás állapotba hozását. Ezek a reteszelések jellemzően mechanikusak, és nem állíthatók felül a reteszelő mechanizmus tönkretétele nélkül, így biztosítva az abszolút biztonságot normál működés közben.

A terhelésmegszakító kapcsoló fő célja

A gyűrűs főegységeken belüli terhelésmegszakítók nagyon fontos funkciója az áramelosztó hálózatok biztonságos és ellenőrzött kezelésének biztosítása normál üzemi körülmények között. Számos konkrét cél irányítja ezt az alkalmazást:

Hálózati szakaszosítás – A terhelésmegszakító kapcsolók lehetővé teszik az üzemeltetők számára, hogy felosztják az elosztóhálózatokat kezelhető szakaszokra, elkülönítve bizonyos részeket a karbantartáshoz vagy a hibakereséshez anélkül, hogy a teljes rendszert áramtalanítanák. Ez a képesség alátámasztja a modern ring-main konfigurált hálózatoktól elvárt magas rendelkezésre állást.

Terhelési áram megszakítása – A kapcsolónak megbízhatóan meg kell szakítania minden áramot a tervezési névleges értékén belül, a minimális transzformátormágnesező áramtól a teljes névleges terhelési áramig. Ez a működési képesség biztonságosan és szisztematikusan biztosítja a tervezett karbantartási vagy hálózati újrakonfigurálási leállásokat.

Látható leválasztás – Amikor a terhelésmegszakító kapcsoló kinyit, látható törést biztosít a feszültség alatt álló vezetékek és a leválasztott szakasz között. Az izolációnak ez a vizuális megerősítése nagyon fontos a biztonság szempontjából a karbantartás során, és gyakran mechanikus helyzetjelzőkkel és megfigyelőablakokkal látják el.

Integrált földelés – A háromállású kialakítás biztosítja, hogy a kimenő áramkörök pozitívan földelhetők legyenek a személyzet hozzáférési kábelei vagy a csatlakoztatott berendezések előtt. Ez a funkció helyettesítheti a külső földelőeszközök szükségességét, és biztosítja, hogy a földelési műveletek csak a megfelelő leválasztás befejezése után történjenek.

Transzformátorvédelmi koordináció – A terhelésmegszakító kapcsoló és a biztosíték kombinációjában a terhelésmegszakító kapcsoló a középfeszültségű biztosítékokkal összehangoltan működik a transzformátor védelme érdekében. Amikor a biztosíték működik, egy ütközőcsap kioldja és leoldja a kapcsolómechanizmust, kinyitva mindhárom fázist, és megakadályozva az egyfázisú működést.

A terhelésmegszakító kapcsoló alkalmazási tartománya

A 22 kV-os vákuum-megszakító terhelésmegszakító kapcsolóval a vidéki elektromos hálózatokban, 6 kV-tól 40,5 kV-ig terjedő feszültségszintek széles tartományára alkalmas.

Közüzemi elosztó hálózatok – Az RMU-kat általában városi területek áramelosztó rendszereiben használják. Ezek a középfeszültségű kapcsolóberendezések vagy RMU-k a primer teljesítmény-alállomásokat áramelosztó transzformátorokhoz kötik, amelyek a lakossági, kereskedelmi és vegyes felhasználású fejlesztéseket szolgálják ki.

Ipari létesítmények – Az RMU-kat általában gyártóüzemekben, feldolgozó létesítményekben és ipari komplexumokban szerelik fel középfeszültségű áramelosztás céljából. A terhelésmegszakító kapcsoló jellemzői kompakt méretei nagyon fontosak a prémiumért, és a karbantartásmentes működés minimalizálja a gyártási megszakításokat.

Kereskedelmi épületek – Az RMU-kat nagy kereskedelmi fejlesztésekben, bevásárlóközpontokban és irodakomplexumokban is használják. amely könnyen megbízhatóan eloszthatja az energiát az egész létesítményben. Az a képesség, hogy a szakaszokat a bérelt területek befolyásolása nélkül le lehet szigetelni a karbantartáshoz, működési rugalmasságot biztosít.

Megújulóenergia-alkalmazások – A gyűrűs főegységeket egyre gyakrabban alkalmazzák a napelemes fotovoltaikus berendezésekben, a szélerőművekben és az akkumulátoros energiatároló rendszerekben a hálózathoz való csatlakozáshoz és a belső elosztáshoz. Ezek a középfeszültségű kapcsolók olyan jellemzőkkel rendelkeznek, mint a part menti korrózióállóság, a porvédelem és a kompakt méretek a széltornyok felszereléséhez.

Előregyártott alállomások – A városi és ipari alkalmazásokhoz való kompakt alállomások nagyfeszültségű kapcsoló- és védelmi részként integrálják az RMU-kat, amelyeket általában az elosztó transzformátorok mellé szerelnek fel egy közös házban. Ez az elrendezés minimalizálja a helyszíni szerelési munkákat, és időjárásálló, biztonságos tápegységet biztosít.

A terhelésmegszakító kapcsoló műszaki paraméterei

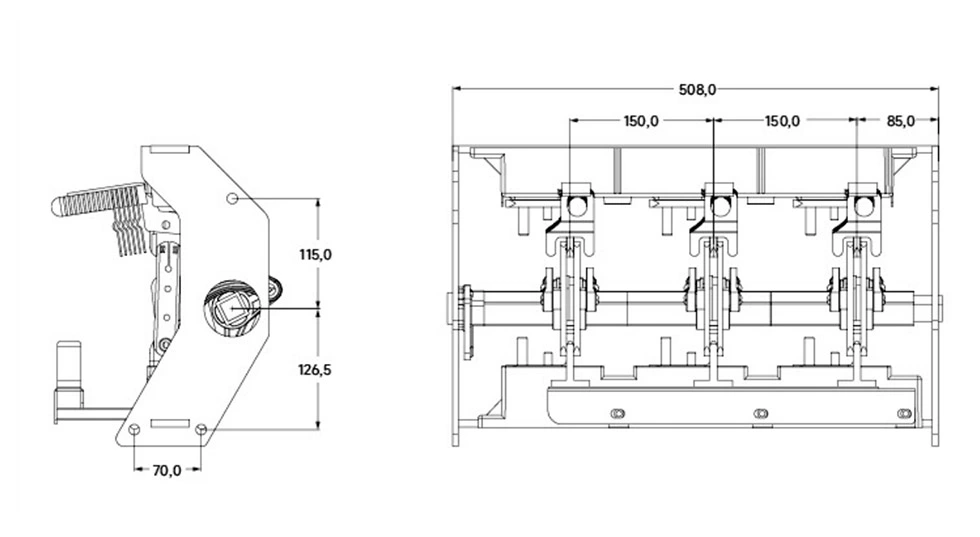

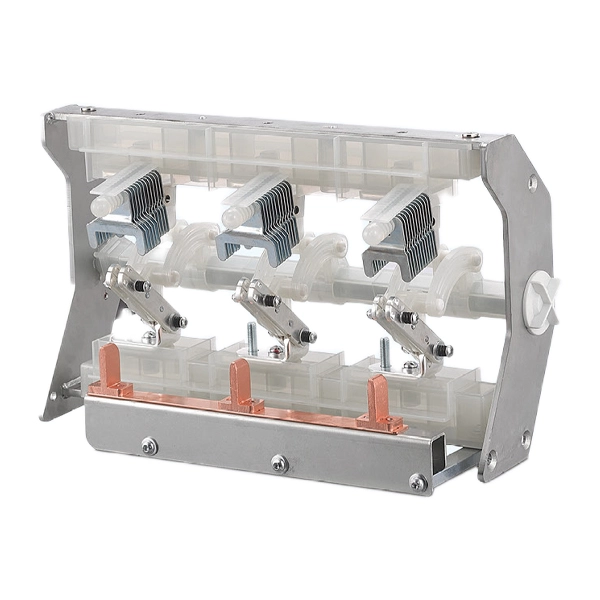

Megjelenés és méret

GYIK

Mi a különbség a terhelésmegszakító kapcsoló és a megszakító között az RMU-ban?

A terhelésmegszakító kapcsolót úgy tervezték, hogy megszakítsa a normál terhelési áramokat a rutin kapcsolási műveletek során, míg a megszakító sokkal nagyobb hibaáramokat szakíthat meg rövidzárlati körülmények között. Az RMU konfigurációkban a terhelésmegszakító kapcsolók kezelik a mindennapi kapcsolást, és külön biztosítékok vagy megszakítók biztosítanak hibavédelmet.

Hogyan működik a háromállású kapcsoló?

A háromállású kapcsoló egyetlen mozgóérintkezőt használ, amely három helyzet között mozog: zárt (a gyűjtősínt összeköti a kábellel), nyitott (mindkettőt leválasztja) és földelt (a kábelt a földhöz csatlakoztatja, miközben fenntartja a gyűjtősín leválasztását). Ez az integrált kialakítás biztosítja a megfelelő sorrendet és a látható izolációt.

A terhelésmegszakító kapcsoló megszakíthatja a hibaáramot?

Nem, a terhelésmegszakító kapcsolókat nem hibaáram-megszakításra tervezték. A kapcsoló-biztosíték kombinációkban a biztosítékok megszakítják a hibaáramot, és a kapcsoló csak a biztosíték működése után nyit. Magasabb hibaszintekhez védőrelével ellátott megszakítókra van szükség.

Milyen karbantartást igényelnek a terhelésmegszakító kapcsolók?

A lezárt RMU tartályokban található modern, SF6-szigetelt terhelésmegszakító kapcsolók élettartama karbantartást nem igényel. Az összes belső alkatrész egy tartályba van zárva, hogy megvédjék a szennyeződéstől, és az SF6 gázt nem kell utántölteni a normál élettartam alatt. Az összes belső alkatrész egy tartályba van zárva, hogy védve legyen a szennyeződéstől, és az SF6 gázt nem kell utántölteni a normál élettartam alatt. A külső mechanizmusok rendszeres ellenőrzést és kenést igényelhetnek a gyártó kezelési útmutatója alapján.

Hogyan kaphatom meg a kapcsoló nyitott vagy zárt állapotát?

A terhelésmegszakító kapcsolók többféle helyzetjelzést biztosítanak: a működési mechanizmus mechanikus jelzői az aktuális állapotot, a mimikai diagramok az aktuális áramkör-konfigurációt mutatják, és sok RMU megfigyelőablakot tartalmaz az érintkező helyzetének közvetlen vizuális megerősítésére. Egyes berendezések kiegészítő kapcsolókkal rendelkeznek a távjelzéshez.

Milyen feszültségtartományok állnak rendelkezésre?

A terhelésmegszakítók névleges feszültségtartománya általában 6 kV és 40,5 kV között van, általában 11 kV, 17,5 kV, 24 kV és 33 kV. Minden névleges feszültség bizonyos szigetelési szintekre és vizsgálati követelményekre vonatkozik.

A terhelésmegszakító kapcsolók alkalmasak kültéri telepítésre?

Igen, de konfigurálni kell a burkolatokkal és az áramszolgáltatókkal. Sok kültéri használatra szánt RMU időjárásálló szekrényeket, korrózióálló anyagokat és lezárt tartályokat tartalmaz, amelyek megvédik a belső alkatrészeket a környezeti hatásoktól. amelyeket gyakran a transzformátorokkal együtt szerelnek be az előregyártott alállomásba. A kültéri egységeknek további behatolásvédelmi és UV-állósági követelményeknek kell megfelelniük.
