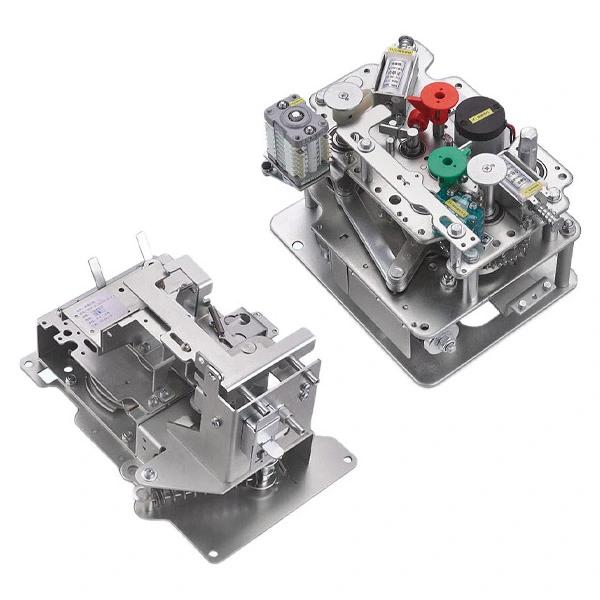

33KV megszakító mechanizmus leválasztó mechanizmussal

A 33KV-s megszakító mechanizmus leválasztó mechanizmussal és szakaszoló mechanizmussal, amely a környezetbarát középfeszültségű kapcsolóberendezés magját alkotja. A megbízhatóságra, a karbantartási hatékonyságra és a környezetbiztonságra tervezett mechanizmus biztonságos hibamegszakítást és áramkör-leválasztást biztosít, miközben elkerüli az olyan káros üvegházhatású gázokat, mint az SF₆.

A KDSVM-12/630-20-X sorozat rugós megoldást kínál a megszakítóhoz és egy mechanikusan reteszelt szakaszolóhoz, teljes és biztonságos működési sorrendet biztosítva középfeszültségű alkalmazásokhoz.

A legfontosabb jellemzők a következők:

Rugós zárás és nyitás

Mechanikus reteszelés a megszakító és a szakaszoló között

Automatikus újrazárási képesség

Osztott gombos kivitel porálló, biztonsági burkolattal

Magas mechanikai élettartam (>10 000 művelet)

Megfelelés a GB1984-2014 és a GB/T1985-2023 szabványoknak

Termékmodell

A működési mechanizmus összetevői

Cégünk 33KV-os leválasztó mechanizmussal ellátott megszakító mechanizmusa aprólékosan megtervezett, biztonságos és megbízható működést biztosít, miközben megkönnyíti a terepi használatot.

1. Vákuumos megszakító működési mechanizmusa

A megszakító mechanikus rugós energiatárolót használ, hogy áramkimaradás esetén is azonnali független működést biztosítson. Hiba esetén gyorsan kiold, és parancsra gyorsan bezár. Vákuumos ívoltó készülék alkalmazása hatékonyan szabályozza az ívet, biztosítva az áramkör biztonságát és stabilitását.

Ez azt jelenti, hogy vészhelyzetben is megbízhatóan védik az elektromos hálózat berendezéseit és a személyzetet.

2. Kapcsolja le a kapcsoló működési mechanizmusát

Leválasztó kapcsolóink ​​kézi vagy elektromos működtetést tesznek lehetővé, lehetővé téve, hogy könnyen látható szigetelőrést hozzon létre. A mechanikus reteszelő kialakítás biztosítja, hogy a megszakítót ne lehessen működtetni, ha a megszakító nincs teljesen kioldva, így elkerülhető a helytelen működésből eredő veszély.

Nagy jelentőséget tulajdonítunk az ügyfelek biztonságának; ezért minden leválasztó kapcsolót szigorú tesztelésnek vetnek alá a zavartalan és megbízható működés érdekében.

Hogyan végezzem el helyesen a műveletet?

A 33KV-os megszakító mechanizmusunk leválasztó mechanizmussal intuitív és biztonságos működést kínál minden lépésben. Beszállítóként termékeink gondtalan és hatékony terepen történő működést biztosítanak.

1. Energiatárolási művelet

Megszakító mechanizmusunk egy leválasztó eszközt tartalmaz, amely biztosítja a biztonságos telepítést a vezérlőpulton. Egyszerűen forgassa el a mellékelt, dedikált működtetőkart, amíg kattanó hangot nem hall a rugó feltöltéséhez; a végálláskapcsoló is működésbe lép.

Ha elektromos működtetést használ, egyszerűen csatlakoztassa a tápegységet. Az eszköz automatikusan tárolja az energiát, és amint a motor teljesen feltöltődött, lekapcsol, így biztonságosan megőrzi az energiát a megszakító azonnali lezárásához. Használat előtt győződjön meg arról, hogy az összes kiegészítő vezeték megfelelően van csatlakoztatva a nagyobb nyugalom érdekében.

2. Bezárási művelet

Kézi zárás: Nyomja meg a zöld gombot a tárolt energia azonnali felszabadításához, nyomja meg a megszakítót a fő áramkör zárásához.

Elektromos zárás: A záró mágnestekercs tápellátása azonnal felszabadítja a tárolt energiát, ami miatt a megszakító gyorsan zár. Ezzel egyidejűleg a nyitórugó automatikusan újratöltődik, és a hibás működés elleni retesz hatékonyan akadályozza meg az ismételt zárást, így biztosítva az üzembiztonságot.

3. Megszakító működése

Kézi kioldás: Nyomja meg a piros gombot a tárolt kioldási energia felszabadításához. A megszakító gyorsan leválasztja a fő áramkört, ezzel biztosítva az áramkör biztonságát.

Elektromos kioldás: A kioldó mágnestekercs áramellátása történik. Az elektromágneses eszköz felszabadítja a tárolt energiát, aminek következtében a megszakító gyorsan kinyitja az érintkezőket, és biztonságosan megszakítja az áramot.

GYIK

1. kérdés: Hogyan lehet növelni a VCB rugós mechanizmusának megbízhatóságát?

V1: A rugós kivitel mechanikusan tárolja az energiát, ami biztosítja, hogy a vákuum-megszakító kioldódjon, nincs szükség külső áramra. Ez a működési mechanizmus rendkívül gyorsan, megbízhatóan tud működni a hibák előfordulásakor. A hidraulikus vagy pneumatikus rendszerekhez képest kevesebb a mozgó alkatrész és nincs szükség folyadékpótlásra, a mechanikai tartósság pedig nagyon magas és minimális karbantartást igényel.

2. kérdés: Működtethető a szakaszoló mechanizmus, ha az áramkör feszültség alatt van?

V2: Nem, egyáltalán nem lehet. A működési mechanizmus-kombináció legfontosabb biztonsági jellemzője a mechanikus retesz. A szakaszoló mechanizmus működése fizikailag blokkolva van, kivéve, ha a vákuum-megszakító teljesen nyitva van. Ez a reteszelő funkció megakadályozza a szakaszoló terhelés alatti kinyitására irányuló kísérleteket, ami a kezelő dolgozó biztonságát veszélyeztetheti.

3. kérdés: Milyen szabványoknak felel meg a 33KV megszakító mechanizmus leválasztási mechanizmusokkal?

A3: Ezeket a mechanizmusokat úgy tervezték és tesztelték, hogy megfeleljenek a nagyfeszültségű berendezésekre vonatkozó nemzetközi szabványoknak. Ez általában olyan szabványokat foglal magában, mint a GB1984 és a GB/T 1985, amelyek összhangban vannak a szélesebb körű IEC-specifikációkkal, biztosítva a biztonságot, a teljesítményt és a megbízhatóságot.

4. kérdés: Működtethető-e a vákuum-megszakító, ha a vezérlő tápellátása megszűnik?

A4: Igen, az ok miatt. A rugóműködtetés lehet teljesen kézi. A rugók egy fogantyú segítségével kézzel tölthetők, a vákuum-megszakító pedig a kézi gombokkal nyitható vagy zárható. A szakaszolókapcsoló kézzel is működtethető. Ez biztosítja a funkcionalitást, amikor telepítésre, karbantartásra vagy áramkimaradásra van szükség.

5. kérdés: Hogyan épül fel a VCB mechanizmus és a leválasztó mechanizmus a kapcsolóberendezésbe?

A5: Koordinált összeállításnak tervezték. A VCB működtető mechanizmus a vákuum-megszakító működtetésére, a szakaszoló mechanizmus pedig a szigetelőpanelére van felszerelve. Ezek egy mechanikus reteszelő rendszeren keresztül kapcsolódnak össze, gyakran rudak és reteszek segítségével, ami kikényszeríti a megfelelő működési sorrendet, amelyet a megszakítónak ki kell nyitnia, mielőtt a szakaszoló elmozdulhatna, közvetlenül a hardveren belül, ezzel biztosítva a biztonságot.

Szállítási fotók

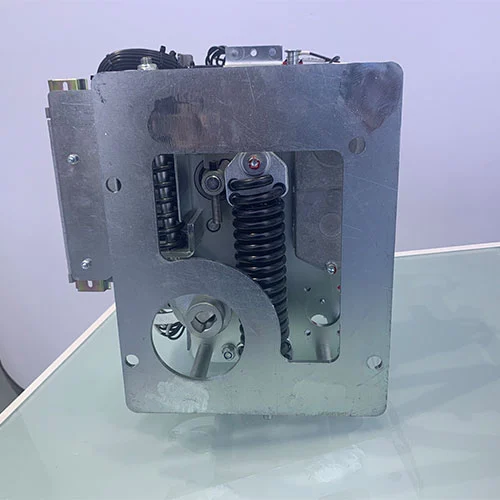

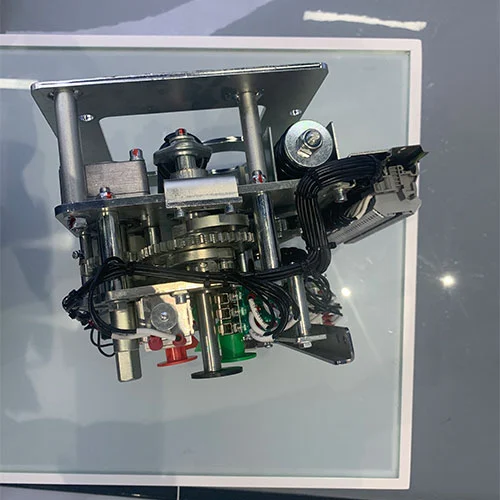

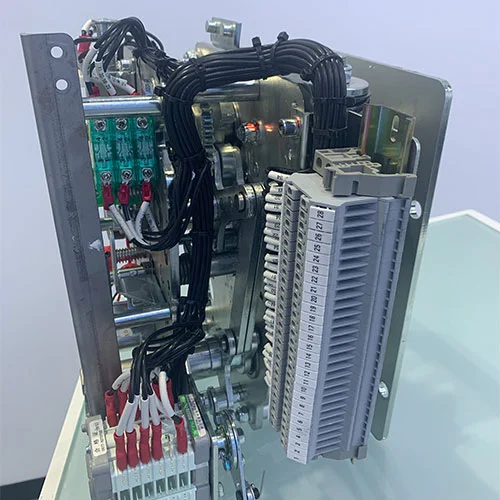

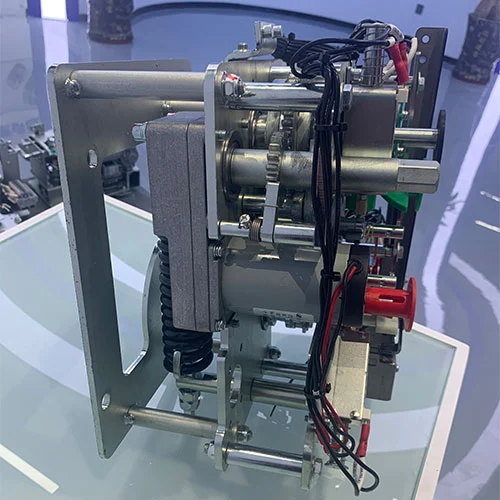

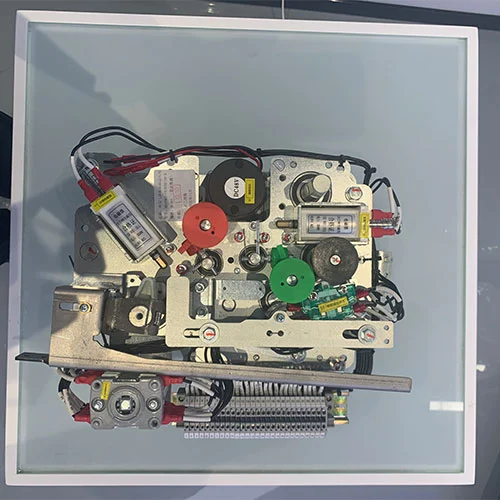

Termékek bemutatója
