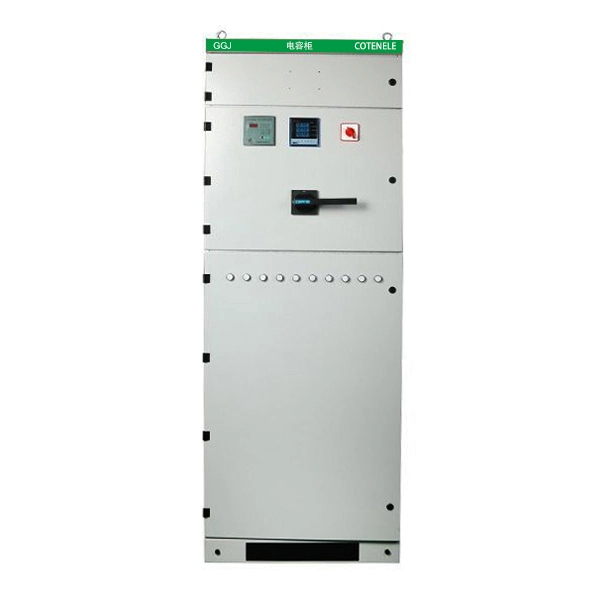

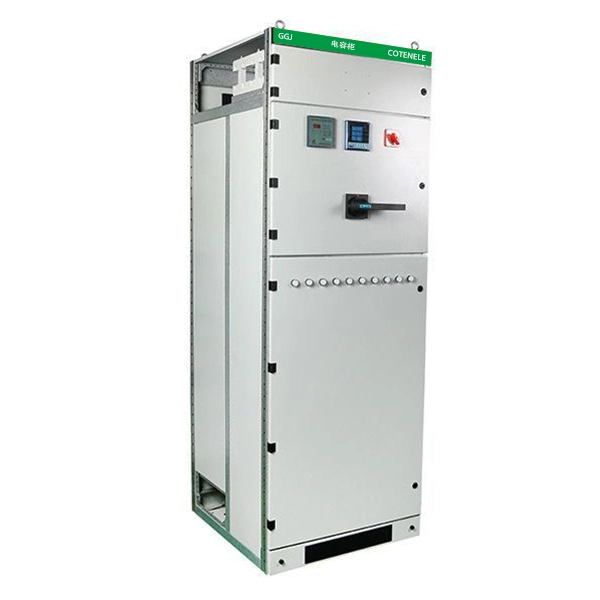

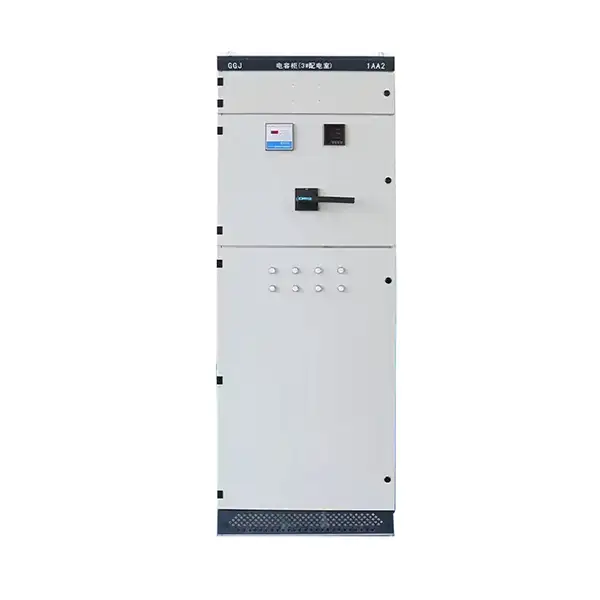

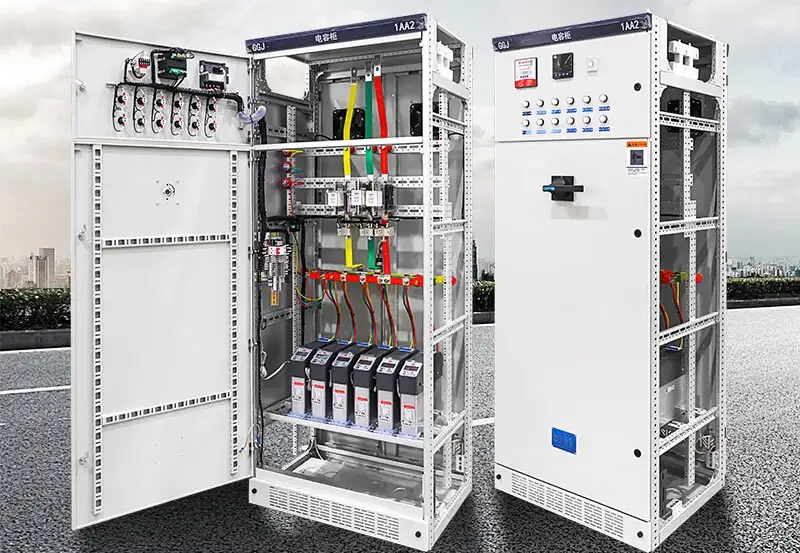

GGJ automatikus meddőteljesítmény-kompenzációs eszköz LV panel

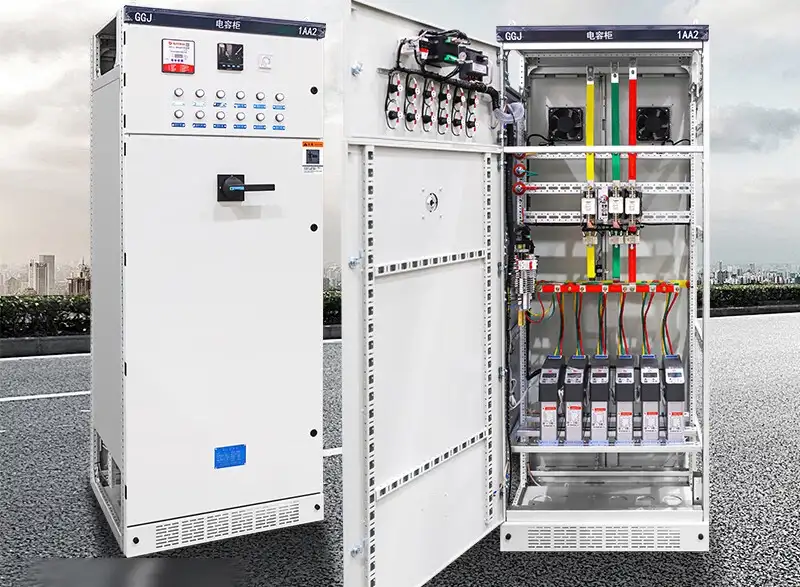

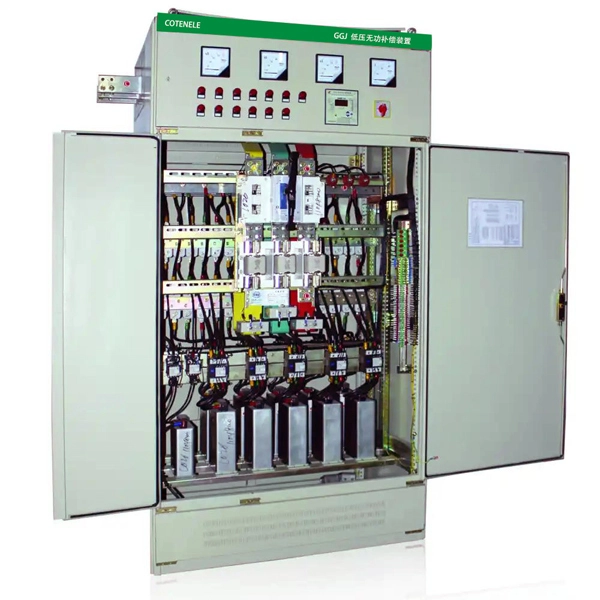

A GGJ Automatic Reactive Power Compensation Device LV Panel a Cotenele által gyártott intelligens áramelosztó eszköz. Ez az alacsony feszültségű kapcsolóberendezés a kondenzátorok automatikus kapcsolásával javítja a teljesítménytényezőt a 380 V-os alacsony feszültségű hálózatokban.

Mikroszámítógép-vezérlője valós időben követi a meddőteljesítményt, és 0,95 felett stabil kompenzációt ér el, akár 20 ms-os válaszidővel. A szekrény többféle védelmi funkciót biztosít, és támogatja a kommunikációt az áramellátás felügyeletéhez.

Ezt a kisfeszültségű elektromos szekrényt széles körben használják ipari üzemekben, épületekben és önkormányzati létesítményekben, és alkalmas 130-600 kVA transzformátorokhoz.

A GGJ automatikus meddőteljesítmény-kiegyenlítő eszköz megfelel a nemzeti és nemzetközi szabványoknak, beleértve a GB/T 15576, GB 7251.1 és IEC 60439-1 szabványokat, így modern energiatakarékos megoldásként biztosítja a biztonságot és a megbízhatóságot.

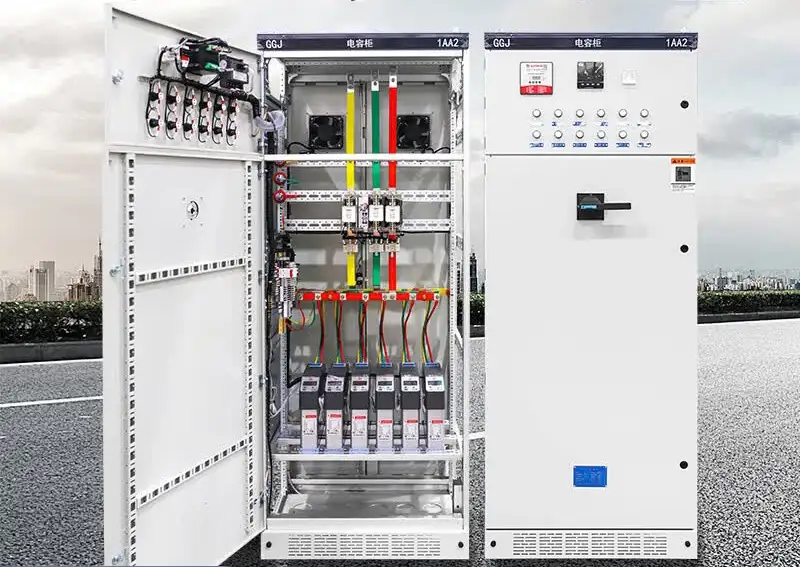

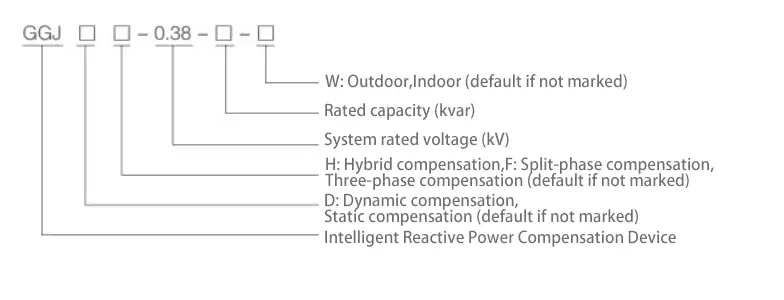

Modell és jelentések

Főbb műszaki paraméterek

Termékjellemzők

• Intelligens vezérlőt alkalmaz a vezérléshez, teljes funkciókkal és megbízható teljesítménnyel. A kompenzációs mód automatikus, és a teljesítménytényezőt 0,9 fölé emelheti.

• A hálózati teljesítménytényező valós idejű megjelenítése:

• Késés (0,00–0,99)

• Vezető (0,00–0,99)

• Többféle védelmi funkciót biztosít, beleértve a túlfeszültség, a túlharmonikus, a túlkompenzáció, a rendszerhiba, a fáziskiesés és a túlterhelés elleni védelmet.

• Megjegyzi a beállított paramétereket; a paraméterek nem vesznek el áramszünet során. Amikor a rács visszatér a normál állapotba, a készülék kézi beavatkozás nélkül automatikusan folytatja működését.

• Képes osztott fázisú kompenzációra vagy hibrid kompenzációra a hálózat terhelési egyensúlyi állapota alapján.

• Erős interferencia-elhárító képesség; képes ellenállni a 2000 V amplitúdójú zavarimpulzusoknak közvetlenül a hálózatról, ami meghaladja a nemzeti szakmai szabványokat.

Opcionális áramelosztó hálózat figyelő funkció

• Háromfázisú feszültség, áram, frekvencia, aktív teljesítmény, meddő teljesítmény, teljesítménytényező, aktív energia és meddő energia valós idejű mérése és óránkénti rögzítése a transzformátor kisfeszültségű oldalán.

• A feszültség és áramerősség összharmonikus torzulása (THD), valamint az egyes harmonikus tartalmak 2-tól 25-ig.

• RS-232 és RS-485 interfészekkel felszerelve, amely támogatja a PDA-n keresztüli adatolvasást, valamint távoli kommunikációt a vezeték nélküli mérőleolvasáshoz, eszközteszthez, paraméter beállításhoz, valamint valós idejű és rögzített adatok visszakereséséhez.

• Az adatelemzési funkciók közé tartozik az üzemi terhelés elemzése, statisztikai lekérdezések, a tápellátás minőségének átfogó értékelése, a feszültség minősítési arányának, a tápegység terhelési sebességének, a megbízhatósági aránynak és a maximális terhelési aránynak a kiszámítása, valamint a teljesítménytényező, az aktív teljesítmény és a meddő teljesítmény időperiódusonkénti lekérdezése. A rendszer képes fázisfeszültség-, áram- és teljesítménytényező görbéket is generálni, valamint átfogó elemzési és statisztikai jelentéseket nyomtatni.

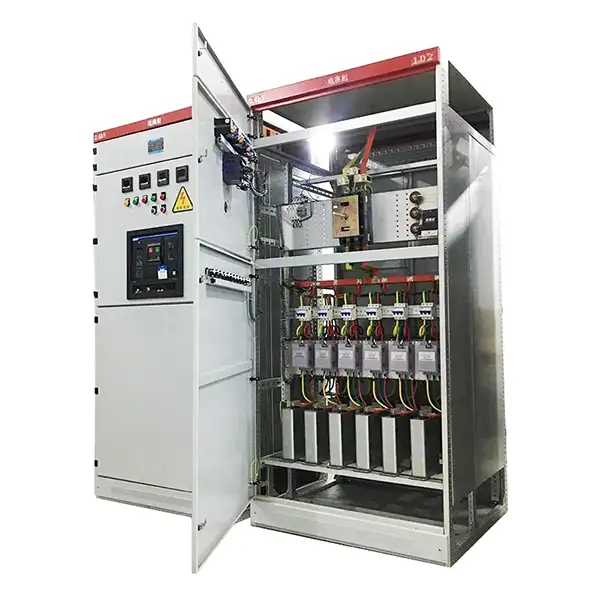

A termék szerkezete és fő összetevői

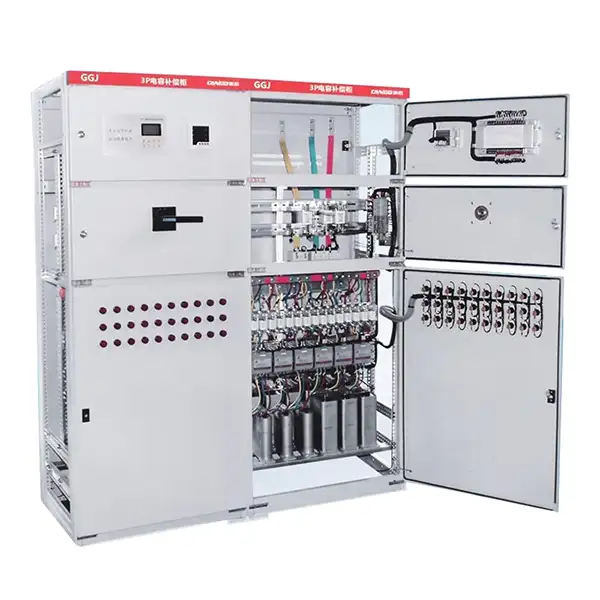

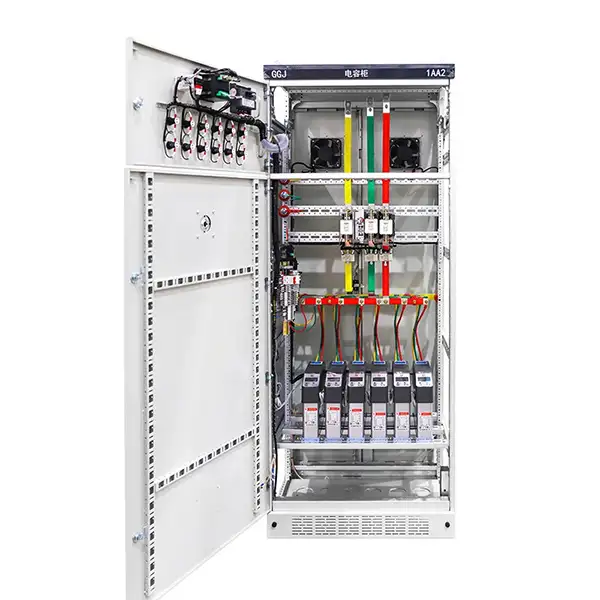

A GGJ Automatic Reactive Power Compensation Device LV Panel kiváló minőségű hidegen hengerelt acéllemezből készül, zárt szerkezettel és korróziógátló bevonattal. Alapvető összetevői a következők:

Intelligens reaktív teljesítmény vezérlő:Ez a komponens a kompenzációs eszköz „agya”, amely valós időben figyeli a meddőteljesítményt és a teljesítménytényezőt, és kapcsolási parancsokat ad ki.

Teljesítmény kondenzátorok:meddőteljesítményt generáló magkompenzációs elemek. A modern kialakítások főként száraz típusú öngyógyuló kondenzátorokat használnak, amelyek felülmúlják a hagyományos olajjal töltött típusokat.

Kapcsolóeszközök:vezérlőparancsok végrehajtása a kondenzátorok be- és kikapcsolásához.

Gyakori típusok:kondenzátor kontaktorok és tirisztoros gyors kapcsolás nélküli kapcsolók.

Leválasztó kapcsoló/biztosítékok:fő tápfeszültség be/ki és rövidzárlat elleni védelmet biztosít.

Termikus túlterhelés relé:túlterhelés elleni védelmet biztosít a kondenzátorok számára.

Kijelző műszerek:panel általában tartalmaz teljesítménytényező mérőt, ampermérőt, voltmérőt a valós idejű monitorozáshoz.

Működési elv

A szekrényben található vezérlő folyamatosan figyeli a hálózat feszültség- és áramjeleit, valós időben számítja ki a meddőteljesítményt és a teljesítménytényezőt.

Ha a teljesítménytényező egy előre beállított célérték alá esik (például 0,95), a vezérlő automatikusan átkapcsol egy vagy több kondenzátortelepet a kapcsolóeszközökön keresztül.

Mivel a kondenzátoráram feszültséget vezet, a kapacitív meddőáram kiegyenlíti az induktív terhelések késleltetett meddőáramát, ezáltal a hálózati teljesítménytényezőt a célértékre emeli, és helyi meddőteljesítmény-egyensúlyt ér el.

Ez a zárt hurkú automatikus vezérlési folyamat biztosítja, hogy a GGJ szekrény pontosan követi a terhelés változásait, miközben elkerüli a túl- és alulkompenzációt, így a rácsot hatékony működési állapotban tartja.

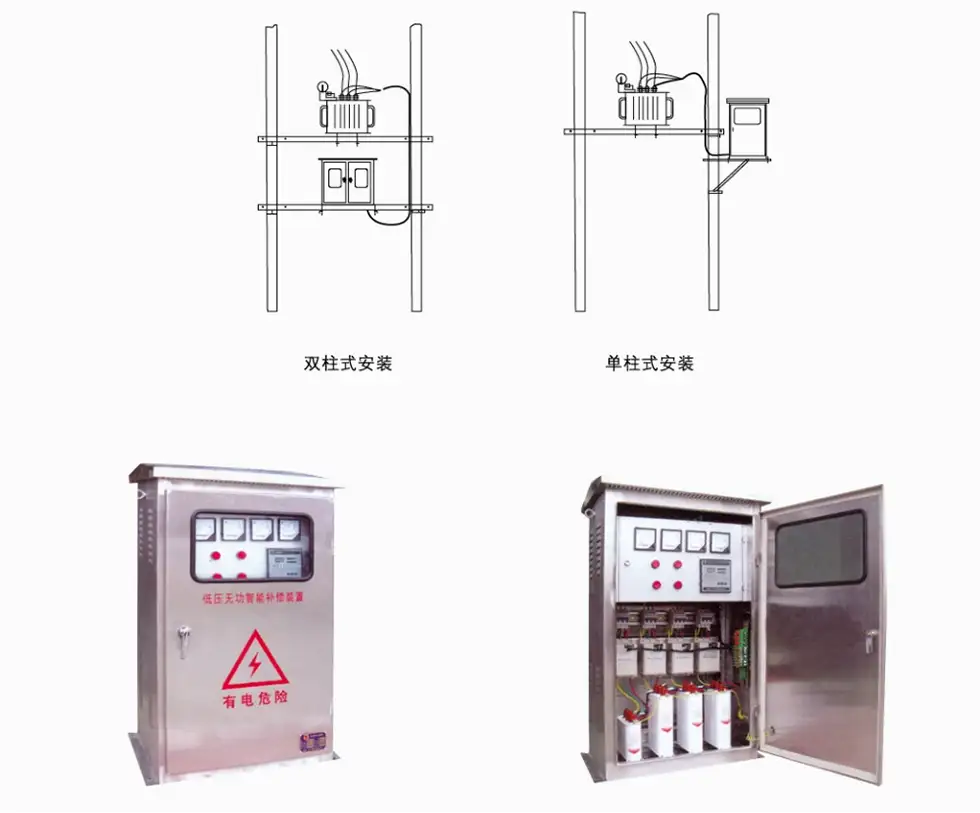

Kültéri oszlopra szerelhető beépítési mód
