11KV MV kapcsolóberendezés megszakító leválasztó mechanizmusa

A 11KV-os középfeszültségű kapcsolóberendezések megszakító-leválasztó mechanizmusai elengedhetetlenek a középfeszültségű kapcsolóberendezések, különösen a gyűrűs főegységek (RMU) üzembiztonsága és megbízhatósága szempontjából. Az RMU-k kompakt, fémburkolatú kapcsolóberendezések, amelyeket széles körben használnak az áramelosztó hálózatokban megbízható kapcsolás, védelem és leválasztás biztosítására.

Ezeken a kapcsolóberendezéseken belül két mechanizmus működik együtt, de különböző célokat szolgálnak:

Megszakító működési mechanizmusa - aktívan megszakítja a terhelést és a hibaáramot.

Leválasztási mechanizmus – látható és megbízható elektromos leválasztással passzívan biztosítja a személyzet biztonságát.

E mechanizmusok közötti összekapcsolt működés garantálja a berendezések védelmét és az emberi biztonságot, így nélkülözhetetlenek az ipari és közüzemi alkalmazásokban.

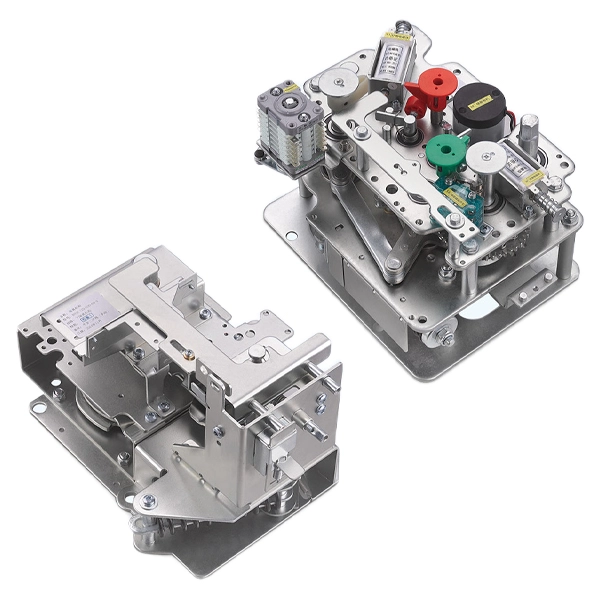

Termékmodell

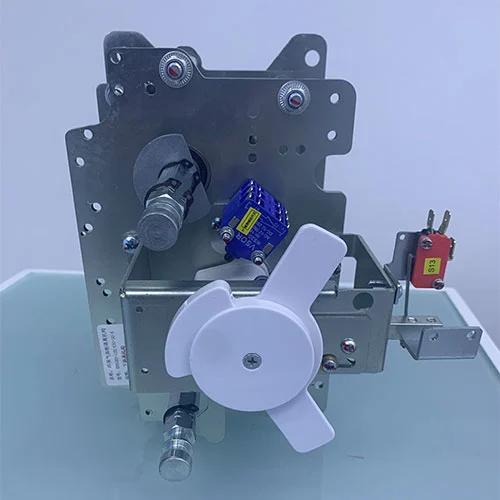

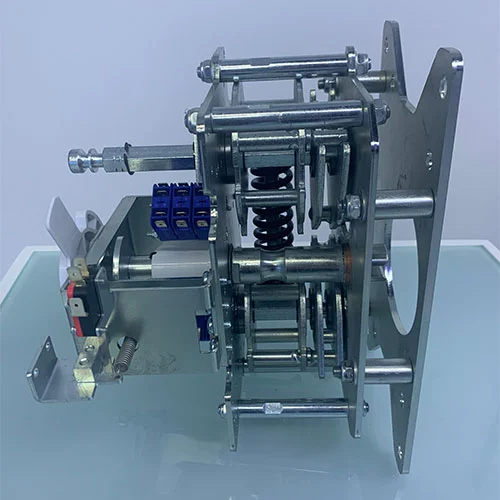

A működési mechanizmus alkotóelemei

A 11KV MV kapcsolóberendezés áramkör-megszakító leválasztó mechanizmusa a középfeszültségű (MV) gyűrűs főegységekben (RMU-k) és a környezetbarát kapcsolóberendezés-rendszerekben használt kritikus komponens. Integrálja mind a megszakító működési mechanizmusait, mind a leválasztó mechanizmusokat, biztosítva a megbízható teljesítményszabályozást, a hibavédelmet és a biztonságos karbantartási műveleteket.

Mi az a megszakító működési mechanizmusa?

Az áramköri megszakító működési mechanizmusát általában a középfeszültségű RMU-k vagy környezetbarát kapcsolóberendezések fő megszakítójának vezérlésére használják. A működési mechanizmus elsődleges feladata a megszakító érintkezőinek (gyakran vákuum-megszakítók) nyitásának és zárásának elősegítése a terhelési áramok kezelésére, és kritikus esetben a hibaáramok (rövidzárlatok) megszakítása.

Funkcionalitás

Képesnek kell lennie arra, hogy normál és abnormális körülmények között áramot hozzon létre, hordozzon és megszakítson. Hiba esetén ennek a vákuum-megszakítónak működnie kell, hogy ezredmásodpercek alatt megszüntesse a hibát, és megvédje a későbbi berendezéseket.

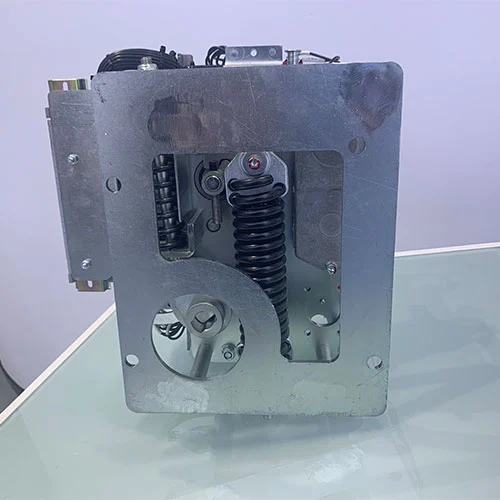

Energiatárolás

Az egyszerű kézi kapcsolóval szemben az a különbség, hogy a vákuum-megszakító működési mechanizmusa a tárolt energiára támaszkodik az ívmegszakításhoz szükséges nagy sebességű mozgás eléréséhez. Ez a mechanizmus energiatárolása általában rugós töltésű mechanizmusokkal (amelyek manuálisan vagy kismotorral tölthetők) vagy mágneses aktuátorokkal érhetők el. Az energia lassan, néhány másodperc alatt tárolódik, de azonnal felszabadul, amikor a mechanizmus parancsot kap.

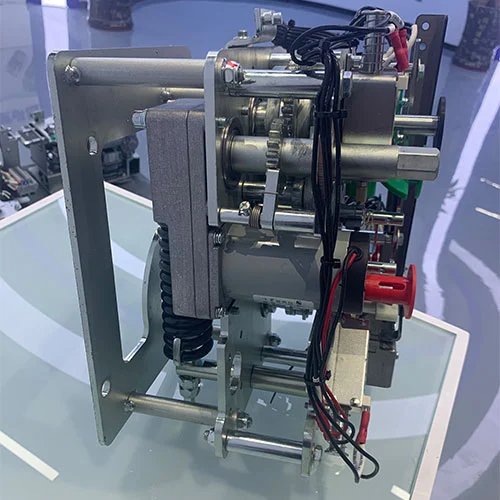

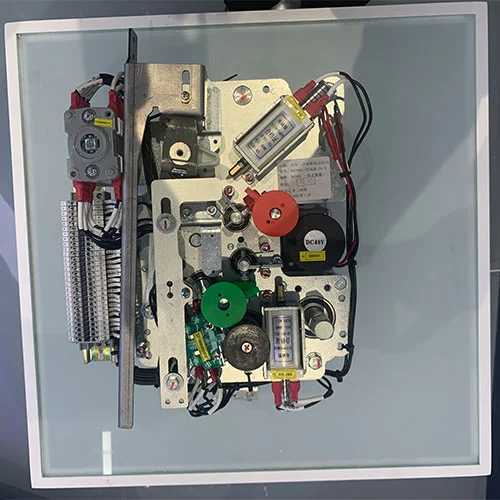

Alkatrészek

Egy tipikus mechanizmus zárórugókból, nyitórugókból, töltőmotorból, kioldó- és záró mágnesszelepekből, valamint bütykök és tengelyek összetett összekapcsolásából áll. Több ezer műveletre tervezték élettartama során.

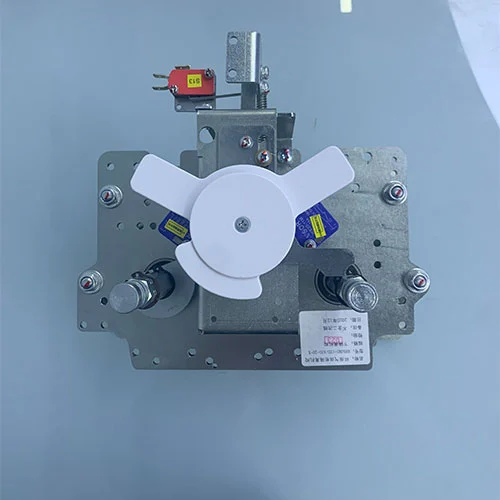

Mi az az elválasztó mechanizmus?

A leválasztó mechanizmus szabályozza a szakaszoló (leválasztó) és a beépített földelőkapcsoló működését. A megszakítótól eltérően nem az áram megszakítása a célja, hanem biztonságos munkakörülmények biztosítása a karbantartó személyzet számára.

Funkcionalitás

Elsődleges feladata, hogy látható és megbízható galvanikus leválasztást hozzon létre a feszültségmentesített áramkör és a feszültség alatt álló áramforrás között. A középfeszültségű RMU-kban vagy környezetbarát kapcsolóberendezésekben a szakaszolókapcsoló működési mechanizmusa általában egy földelőkapcsolót is integrál, amely a leválasztott áramkört a földeléssel köti össze. Ez a lépés kisüti a beszorult kapacitív töltést, és megvédi a véletlenszerű visszatáplálást más forrásokból.

Művelet

Ezeket a leválasztókapcsoló-működtető mechanizmusokat a kapcsolóberendezés elülső paneljébe illesztett külső fogantyúval manuálisan és elektromosan működtetik. A fogantyú elforgatja a karok és bütykök rendszeréhez kapcsolódó működtető tengelyeket, amelyek mozgatják a leválasztó érintkezőit.

Legfontosabb biztonsági funkció

A leválasztó mechanizmus viszonylag lassú, kézi sebességgel vagy közvetlenül elektromosan működik, és nincs ívoltó képessége. Ezért szigorúan tilos kinyitni, amikor a készülék fel van töltve. A környező közeg (levegő vagy SF6 gáz) szigetelő tulajdonságaira támaszkodik, hogy megőrizze a szigetelést, miután kinyitotta.

Főbb különbségek a két mechanizmus között

A két működési mechanizmus kombinációjának működési elve: Reteszelés a biztonságért

A gyűrűs főegység (RMU) biztonságos működése a megszakító mechanizmus és a leválasztó mechanizmus közötti szigorú mechanikus reteszelésen alapul. A 11 kV-os MV kapcsolóberendezés megszakító leválasztó mechanizmusunkat szigorúan előre meghatározott sorrendben és az alapvető elektromos biztonsági szabályoknak megfelelően kell végrehajtani.

Az alábbi feeder áramkimaradás karbantartási munkafolyamat szemlélteti szinergiájukat:

Nyissa meg a Breakert

Amikor a kezelő kioldási parancsot küld, a megszakító működési mechanizmusa felszabadítja a tárolt rugóenergiát, és kinyitja a megszakító érintkezőit, ekkor a terhelési áram biztonságosan megszakad. Az áramkör feszültségmentes, de jelenleg még nem biztonságos, mert szilárd elektromos csatlakozás még mindig fennáll.

Nyissa meg az izolátort

Most a reteszelő rendszer kioldja a mechanikus reteszelést a leválasztó mechanizmuson, miután érzékeli, hogy a megszakító nyitva van. A kezelő behelyezi a fogantyút, és elfordítja a tengelyt, hogy kinyitja a leválasztót. Ez a művelet fizikai légrést hoz létre a feszültség alatt álló gyűjtősín és az alsó áramkör között, ami látható szigetelést hoz létre.

Zárja be a Földkapcsolót

A kezelő ezután ugyanazt (vagy egy különálló) interfészt használja a földelőkapcsoló bekapcsolásához a dedikált mechanizmuson keresztül. Ez az áramkör alsó részét közvetlenül a földpotenciálhoz köti, biztosítva a maradék töltés biztonságos kisülését.

Végső biztonságos állapot

A megszakító nyitva van, a leválasztó nyitva, és a földkapcsoló zárva van. A mechanikus reteszelések biztosítják, hogy a szekrény ajtaja csak akkor nyitható ki, ha a földelőkapcsoló zárva van. Éppen ellenkezőleg, ez az összekapcsolt rendszer fizikailag megakadályozza a megszakító zárását, hacsak a leválasztó kapcsoló nincs teljesen zárva, és a földelő kapcsoló nyitott állapotban van. Ez egy megszakíthatatlan biztonsági láncot alkot.

A megszakító mechanizmus aktív védőként működik, és kezeli az elektromos hálózat energiáját. Az elválasztó mechanizmus passzív biztonsági zárként működik, biztosítva a vezetők biztonságát. Együtt átfogó rendszert alkotnak, amelyben a nagy sebességű védelem egyensúlyban van az abszolút, mechanikusan kikényszerített biztonsággal.

Használati útmutató

Töltési művelet:Mielőtt bármilyen zárási művelet megtörténhet, a mechanizmust először fel kell tölteni, hogy tárolja a szükséges energiát. Kézi töltéshez helyezze be a speciális fogantyút a mechanizmus jobb alsó részén található kezelőtengelyre, és forgassa el az óramutató járásával megegyező irányba. Folytassa a forgatást, amíg egy határozott "kattanást" nem hall, ami azt jelzi, hogy a töltés befejeződött; ebben a pillanatban a töltésjelző tengelye a mikrokapcsolót teljesen zárt helyzetébe aktiválta. Elektromos töltéshez egyszerűen kapcsolja be a mechanizmust, és a motor automatikusan elindul az energia tárolására. Ha az akkumulátor teljesen feltöltődött, a motor áramköre megszakad, míg a mechanikus eszköz készenléti üzemmódban marad, és a tárolt energiát a leállítási parancs megérkezéséig megtartja. Mielőtt az elektromos töltésre hagyatkozna, meg kell győződni arról, hogy az összes segédvezeték megfelelően van csatlakoztatva.

Zárási művelet:Ha a mechanizmus sikeresen fel van töltve, a megszakító lezárható a fő áramkör befejezéséhez. A kézi bezáráshoz nyomja meg határozottan a zöld gombot; ez a művelet azonnal felszabadítja a tárolt zárási energiát, lehetővé téve a mechanizmus számára, hogy a megszakító érintkezőit egymáshoz hajtsa. Az elektromos működéshez be kell kapcsolni a tápfeszültséget az elektromágneses tekercs aktiválásához és zárásához, amely azonnal kiváltja a műveletet és feloldja a mechanikus zárat. A tárolt energia ezután kisüt, és lezárja a fő érintkezőket. Fontos megjegyezni, hogy a folyamat során a nyitórugók egyidejűleg megfeszülnek a jövőbeli utazás előkészítése érdekében. Bár a mechanizmus azonnal megkezdheti az újratöltést, a belső reteszelő logika megakadályozza a későbbi zárási utasítások végrehajtását, amíg a megszakítót újra ki nem nyitják.

Nyitási művelet:Az áramkör megszakításához és a megszakító leválasztásához a nyitómechanizmust ki kell kapcsolni. Kézi kioldáshoz nyomja meg erősen a piros gombot, amely kioldja a nyitórugókat tartó reteszt. Az ezekben a rugókban tárolt energia azonnal felszabadul, ami arra készteti az eszközt, hogy szétválassza a fő érintkezőket. Elektromos kioldási műveleteknél a söntkioldó elektromágnes védőrelékkel vagy távvezérléssel bekapcsolható és aktiválható; Az elektromágnes azonnal aktiválódik, feloldja a rugózárat, és szétválni kényszeríti az érintkezőket. Ezzel a művelettel biztonságosan megszakítható az áram, és visszaállítható a megszakító nyitott helyzetbe, felkészülve a következő töltési és zárási ciklusra.

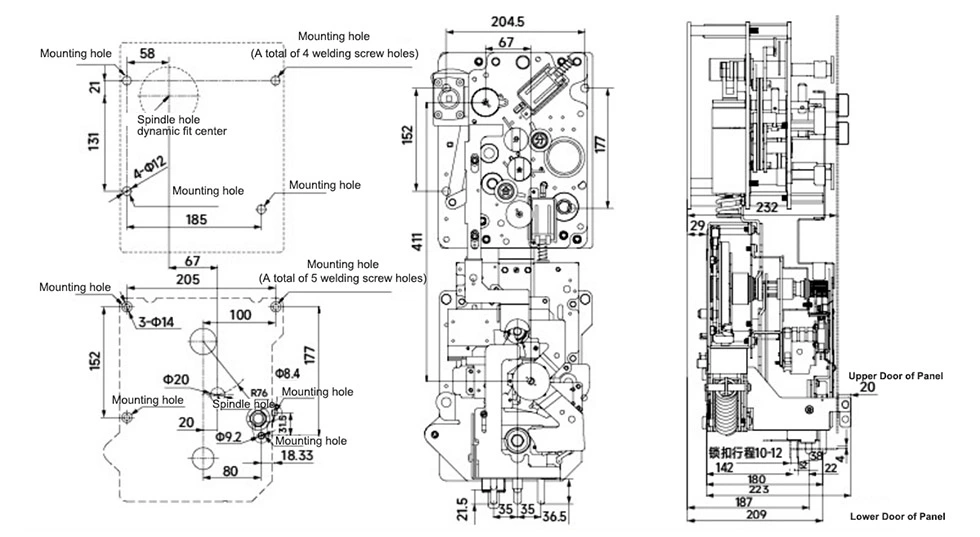

Megjelenés és méretek
